CUNI थ्रेडेड बुशिंग ASTM B466 UNS C715000 1/2" SCH20 ASME B16.11

CUNI थ्रेडेड बुशिंग ASTM B466 UNS C715000 1/2" SCH20 ASME B16.11

1. उत्पाद का वर्णन

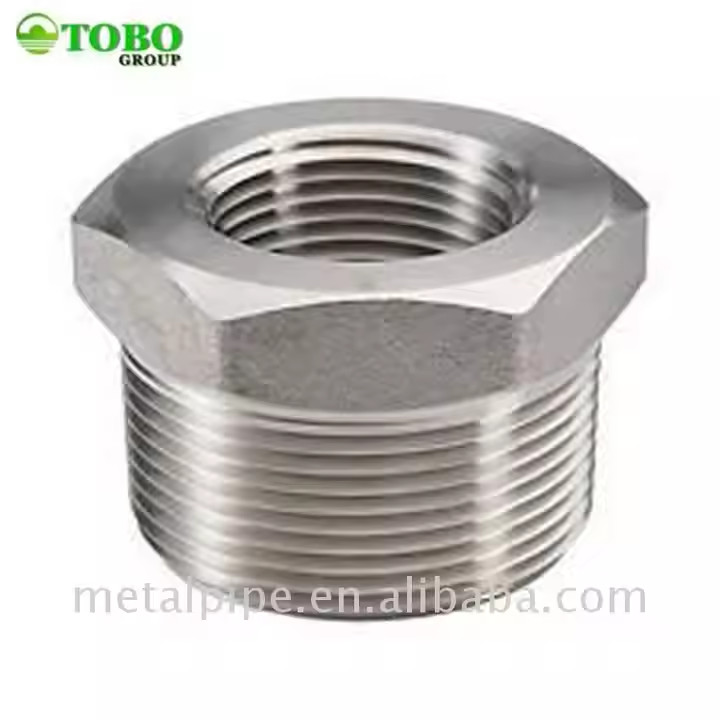

यह उत्पाद से निर्मित एक घुमावदार हेक्स सिर बुशिंग हैUNS C71500(70/30 तांबा-निकल मिश्र धातु / CuNi 70/30)एएसटीएम बी 466औरएएसएमई बी1611इसे CuNi 70/30 या Werkstoff Nr. 2 के नाम से भी जाना जाता है।0882, इस मिश्र धातु में लगभग 70% तांबा और 30% निकल होता है, जिसमें ताकत और संक्षारण प्रतिरोध को बढ़ाने के लिए लोहे और मैंगनीज के छोटे अतिरिक्त होते हैं।एक बुशिंग एक पाइप फिटिंग है जिसमें बाहर (छोटे छोर) पर एक पुरुष धागा और अंदर (बड़े छोर) पर एक महिला धागा है, एक सीधी रेखा में विभिन्न आकार के दो पाइप कनेक्ट करने के लिए प्रयोग किया जाता हैइस 1/2" SCH20 वर्ग 3000# फिटिंग में आसान इंस्टॉलेशन और निकासी के लिए हेक्सागोनल हेड है।उच्च दबाव और संक्षारक सेवा अनुप्रयोगों में छोटे छेद पाइप सिस्टम के लिए एक विश्वसनीय घुमावदार संक्रमण प्रदान करना.

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह घुमावदार बुशिंग समुद्री जल और संक्षारक द्रव प्रणाली के लिए आदर्श है जिसमें घुमावदार आकार संक्रमण की आवश्यकता होती हैः

• समुद्री और जहाज निर्माण: समुद्री जल पाइप प्रणाली, बालास्ट लाइन, अग्नि जल प्रणाली

• अपतटीय तेल एवं गैस: प्लेटफार्म पाइपिंग, समुद्र के नीचे के अनुप्रयोग, समुद्री जल इंजेक्शन लाइनें

• विद्युत उत्पादन: कंडेनसर शीतलन जल प्रणाली, हीट एक्सचेंजर

• रासायनिक प्रसंस्करण: क्लोराइड युक्त वातावरण जहां स्टेनलेस स्टील SCC से पीड़ित हो सकता है

• हाइड्रोलिक और प्यूरेमिक सिस्टम: वाल्वों और उपकरणों पर कनेक्शन को कम करना

• हीट एक्सचेंजर: ट्यूब कनेक्शन के लिए संक्रमण फिटिंग

4लाभ

• उच्च क्षरण प्रतिरोध: समुद्र के पानी, पिटिंग, क्रैच जंग और क्लोराइड तनाव जंग क्रैकिंग के लिए असाधारण प्रतिरोध; 70/30 CuNi लगभग पूरी तरह से तनाव जंग प्रतिरोधी है

• उच्च शक्ति: 70/30 CuNi 90/10 CuNi की तुलना में बेहतर शक्ति और क्षरण प्रतिरोध प्रदान करता है

• जैवसंश्लेषण प्रतिरोध: तांबे की मात्रा प्राकृतिक रूप से समुद्री जैविक विकास को बाधित करती है

• हेक्सागोनल हेड डिज़ाइन: मानक चाबियों के साथ आसान स्थापना और हटाने प्रदान करता है

• थ्रेडेड सुविधा: कोई वेल्डिंग की आवश्यकता नहीं; तेजी से स्थापना और रखरखाव के लिए आसान असेंबलिंग

• उच्च दबाव रेटिंग: वर्ग 3000# उच्च दबाव अनुप्रयोगों के लिए उपयुक्त

• लचीला संक्रमण: पुरुष-से-महिला डिजाइन कनेक्शन बिंदुओं पर सीधे पाइप आकार में कमी की अनुमति देता है

5कार्य

घुमावदार बुशिंग एक पाइपिंग प्रणाली के भीतर विभिन्न व्यास के दो पाइपों के बीच एक विश्वसनीय, लीक-प्रूफ यांत्रिक संक्रमण प्रदान करता है।इसमें छोटे छोर पर एक पुरुष एनपीटी धागा और बड़े छोर पर एक महिला एनपीटी धागा है, जो अतिरिक्त एडेप्टर के बिना कनेक्शन बिंदुओं पर प्रत्यक्ष आकार में कमी की अनुमति देता है। हेक्सागोनल सिर रिंच कुंजी को कसने और हटाने की अनुमति देता है, जिससे सिस्टम के रखरखाव और संशोधन में आसानी होती है।1/2" SCH20 वर्ग 3000# विन्यास के लिए, यह उच्च-दबाव अखंडता की आवश्यकता वाले थ्रेडेड कनेक्शन के लिए एक टिकाऊ इनलाइन रिड्यूसर के रूप में कार्य करता है।

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन, आयाम और दबाव वर्ग की जांच करें।11

2. सतह की तैयारी: नर और मादा धागे दोनों को अच्छी तरह से साफ करें; सभी गंदगी, तेल और मलबे को हटा दें

3. थ्रेड सीलेंट: नर धागे (छोटे छोर) और पाइप के नर धागे पर पीटीएफई टेप या पाइप डोप लगाएं जो बुशिंग के मादा छोर से जुड़ेंगे

4. थ्रेड जुड़ाव: छोटे छोर (पुरुष धागे) को जोड़ने वाली मादा फिटिंग में हाथ से पेंच करें, फिर उचित टोक़ के लिए एक फ्रिंज कुंजी के साथ कसें। बड़े पाइप के पुरुष धागे को बुशिंग के मादा छोर में पेंच करें

5. ज़्यादा तंग करने से बचें: फिटिंग बॉडी के दरार से बचने के लिए अनुशंसित टॉर्क से अधिक न करें

6. निरीक्षण: स्थापना के बाद, सिस्टम आवश्यकताओं के अनुसार लीक परीक्षण करें

7. सावधानी

• स्वच्छता: कार्बन स्टील के निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; प्रदूषण को रोकने के लिए विशेष उपकरण का उपयोग करें

• थ्रेड संगतता: एनपीटी, बीएसपीटी, और बीएसपीपी धागे विनिमेय नहीं हैं। सिस्टम विनिर्देश के अनुसार धागे के प्रकार की जांच करें

• तापमान सीमा: जलीय संक्षारण सेवा के लिए, 300 डिग्री सेल्सियस से अधिक तापमान के लिए सिस्टम स्थितियों की जांच करें

• मध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया प्रणालियों के साथ उपयोग के लिए अनुशंसित नहीं है

• कंपन संवेदनशीलता: महत्वपूर्ण कंपन, थर्मल सदमे या खतरनाक द्रव सेवा के अधीन लाइनों पर घुमावदार फिटिंग की सिफारिश नहीं की जाती है

• सावधानी: एक आकार के कमी के हेक्स सिर बुश का उपयोग नहीं किया जाना चाहिए जहां वे आंतरिक दबावों के अलावा अन्य हानिकारक भार और बलों के अधीन हो सकते हैं

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता के अधीन

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पाद शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरते हैं,मिल परीक्षण प्रमाणपत्र (एन 10204 3.1/3.2)उपलब्ध

• पीएमआई और तीसरे पक्ष का निरीक्षण (एबीएस, डीएनवी, सीसीएस, एलआर, बीवी, आदि) अनुरोध पर उपलब्ध है

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
