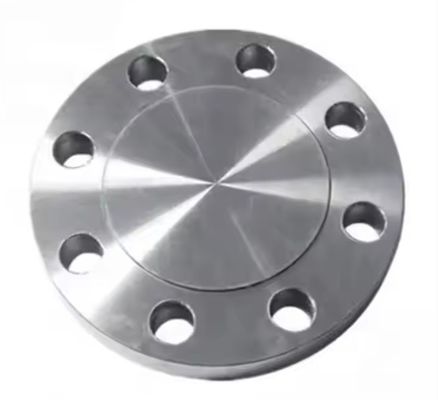

अंधा फ्लैंज ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 4" क्लास 300# ASME B16.5

ब्लाइंड फ्लैंज ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 4" क्लास 300# ASME B16.5

1. उत्पाद विवरण

यह उत्पाद एक जाली (forged) ब्लाइंड फ्लैंज है जो UNS S31803 (डुप्लेक्स 2205 / F51) स्टेनलेस स्टील से ASTM A815 और ASME B16.5 मानकों के अनुसार निर्मित है। एक ब्लाइंड फ्लैंज (जिसे 'क्लोजर प्लेट फ्लैंज' भी कहा जाता है) एक ठोस गोलाकार डिस्क होती है जिसमें कोई केंद्रीय बोर नहीं होता है, जिसे पाइपिंग सिस्टम के अंत में पाइप को स्थायी रूप से समाप्त करने या निरीक्षण के लिए पहुंच प्रदान करने के लिए स्थापित किया जाता है। अन्य फ्लैंज प्रकारों के विपरीत, इसमें कोई हब नहीं होता है, जिससे यह पाइपलाइनों, वाल्वों या दबाव वाहिकाओं को अलग करने के लिए आदर्श है। UNS S31803 एक डुअल-फेज स्टेनलेस स्टील है जिसमें लगभग 50% फेराइट और 50% ऑस्टेनाइट का माइक्रोस्ट्रक्चर होता है, जो मानक 300-श्रृंखला ऑस्टेनिटिक स्टेनलेस स्टील्स की उपज शक्ति का लगभग दोगुना प्रदान करता है। यह 4" क्लास 300# फ्लैंज उच्च दबाव और संक्षारक सेवा पाइपलाइन प्रणालियों में बोल्टेड कनेक्शन के लिए डिज़ाइन किया गया है।2. मुख्य उत्पाद पैरामीटरपैरामीटरविवरण / रेंजसामग्री मानकASTM A815 / ASME SA815आयामी मानकASME B16.5 / ANSI B16.5सामग्री ग्रेडUNS S31803 (डुप्लेक्स 2205 / F51 / WNR 1.4462)प्रकार

ब्लाइंड फ्लैंज (BL / BLRF)

लुगदी और कागज

: डाइजेस्टर सिस्टम, ब्लीचिंग लाइन क्लोजर

• 4. लाभउत्कृष्ट शक्ति

• : उपज शक्ति (450 MPa) 316L की तुलना में लगभग दोगुनी है, जिससे कम मोटाई के साथ उच्च दबाव रेटिंग सक्षम होती है।उत्कृष्ट संक्षारण प्रतिरोध

• : PREN ~34-36 पिटिंग, क्रेविस संक्षारण और क्लोराइड स्ट्रेस संक्षारण क्रैकिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।पूर्ण प्रवाह अलगाव

• : ठोस डिस्क डिजाइन 100% प्रवाह अवरोध और सकारात्मक अलगाव प्रदान करता है।जाली अखंडता (Forged Integrity)

• : कास्ट या प्लेट फ्लैंज की तुलना में सघन दानेदार संरचना, दबाव और थर्मल साइक्लिंग के तहत बेहतर प्रदर्शन सुनिश्चित करती है।अच्छा वेल्डेबिलिटी

: मानक वेल्डिंग प्रक्रियाओं के साथ संगत; वेल्ड के बाद समाधान एनीलिंग आवश्यक है।

• 5. कार्यब्लाइंड फ्लैंज पाइप, वाल्व या दबाव वाहिका के उद्घाटन के अंत के लिए एक स्थायी, लीक-प्रूफ बोल्टेड क्लोजर प्रदान करता है। अन्य फ्लैंज प्रकारों के विपरीत जो प्रवाह मार्ग की अनुमति देते हैं, ब्लाइंड फ्लैंज में कोई बोर नहीं होता है, जो द्रव प्रवाह को पूरी तरह से अवरुद्ध करता है। इसका उपयोग आमतौर पर पाइपलाइनों को स्थायी रूप से समाप्त करने, रखरखाव के लिए उपकरण या पाइपिंग अनुभागों को अलग करने, या दबाव वाहिकाओं के उद्घाटन को बंद करने के लिए किया जाता है। फ्लैंज फेस एक मेटिंग फ्लैंज से बोल्ट होने पर एक विश्वसनीय सील सुनिश्चित करने के लिए एक गैस्केट को समायोजित करता है।

• 6. स्थापना निर्देशअनपैकिंग निरीक्षण

• : पारगमन क्षति के लिए जांचें; ASME B16.5 के अनुसार चिह्नों, आयामों और दबाव वर्ग को सत्यापित करें।सतह की तैयारी

• : फ्लैंज फेस और स्टड बोल्ट थ्रेड्स को साफ करें; सभी तेल, ग्रीस और दूषित पदार्थों को हटा दें।गैस्केट स्थापना

• : फ्लैंज फेस पर एक उपयुक्त गैस्केट (जैसे, स्पाइरल वाउंड, PTFE) रखें।संरेखण

: फ्लैंज को मेटिंग फ्लैंज बोल्ट होल के साथ संरेखित करें।

बोल्टिंग

: स्टड बोल्ट और नट स्थापित करें, अनुशंसित टॉर्क मान तक क्रॉस-टॉर्क अनुक्रम में कसें।

1. हाइड्रोटेस्ट: परीक्षण दबाव = 1.5 x डिजाइन दबाव; परिवेश का तापमान 5°C से नीचे नहीं।

2. निरीक्षण: सिस्टम दबाव स्थिरीकरण के बाद रिसाव के लिए जांचें और पुनः टॉर्क करें।

3. 7. सावधानियांफेराइट संतुलन

4. : सुनिश्चित करें कि फेराइट सामग्री 40-60% के बीच रहे। अनुचित ऊष्मा उपचार आउट-ऑफ-स्पेक फेराइट अनुपात का सबसे आम कारण है।तापमान सीमा

5. : कम कठोरता के कारण 300°C से ऊपर या -50°C से नीचे उपयोग के लिए अनुशंसित नहीं है।बोल्टिंग टॉर्क

6. : गैस्केट क्षति या फ्लैंज विरूपण को रोकने के लिए अनुशंसित टॉर्क से अधिक न करें।गैस्केट चयन

7. : सेवा माध्यम और दबाव/तापमान की स्थिति के अनुकूल गैस्केट सामग्री चुनें।स्वच्छता

: कार्बन स्टील निर्माण की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है; संदूषण को रोकने के लिए समर्पित उपकरणों का उपयोग करें।

• गुणवत्ता परीक्षण: ASTM E562 के अनुसार फेराइट सामग्री परीक्षण और ASTM A923 के अनुसार संक्षारण परीक्षण की सिफारिश की जाती है।8. शिपिंग और डिलीवरीमानक डिलीवरी का समय आमतौर पर 15-30 दिन होता है, जो ऑर्डर की मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता पर निर्भर करता है।

• 9. भुगतान की शर्तेंसामान्य अंतरराष्ट्रीय भुगतान विधियों में T/T (टेलीग्राफिक ट्रांसफर), L/C at sight (लेटर ऑफ क्रेडिट), और D/P शामिल हैं।10. पैकेजिंगउत्पादों को सुरक्षित रूप से प्लाईवुड केस या लकड़ी के क्रेट में आंतरिक कुशनिंग के साथ पैक किया जाता है ताकि सुरक्षित परिवहन सुनिश्चित हो सके और पारगमन के दौरान क्षति को रोका जा सके।11. बिक्री के बाद / वापसी और वारंटी नीतिसभी उत्पादों का शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण किया जाता है, जिसमें रसायन विज्ञान, यांत्रिक गुण, फेराइट सामग्री और संक्षारण परीक्षण परिणामों सहित मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2) उपलब्ध होते हैं।

• अनुरोध पर तृतीय-पक्ष निरीक्षण (ABS, DNV, CCS, LR, BV, आदि) उपलब्ध है।गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तृतीय-पक्ष निरीक्षण रिपोर्ट प्रदान करें।

• विशिष्ट वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।.

• अक्सर पूछे जाने वाले प्रश्न1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता?

• हम निर्माता हैं, आप प्रमाणन देख सकते हैं।2. आपका डिलीवरी का समय कितना है?

आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।

• 3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।4. आपके भुगतान की शर्तें क्या हैं?
