पैडल ब्लैंक ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 4" ASME B16.48

पैडल ब्लैंक ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 4" ASME B16.48

1. उत्पाद विवरण

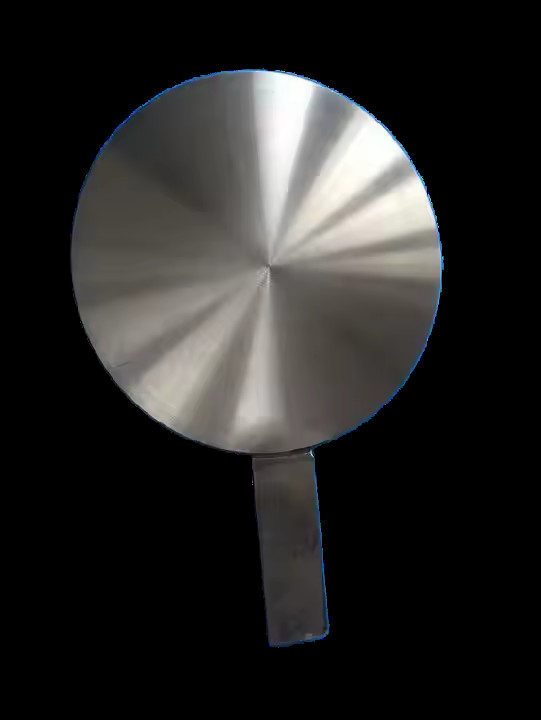

यह उत्पाद एक पैडल ब्लैंक (जिसे स्पेड फ्लैंज भी कहा जाता है) है जो UNS S31803 (डुप्लेक्स 2205) स्टेनलेस स्टील से ASTM A8159. भुगतान की शर्तेंASME B16.48 मानकों के अनुसार निर्मित है . एक पैडल ब्लैंक एक ठोस, सपाट स्टील डिस्क है जिसमें एक उभरा हुआ हैंडल होता है, जिसे पाइपिंग सेक्शन के सकारात्मक अलगाव प्रदान करने के लिए दो फ्लैंज के बीच डाला जाता है . एक स्पेक्टकल ब्लाइंड के विपरीत, पैडल ब्लैंक एक एकल-उपयोग अलगाव उपकरण है जिसे प्रवाह को बहाल करने की आवश्यकता होने पर पूरी तरह से हटा दिया जाता है . UNS S31803 एक दोहरी-चरण स्टेनलेस स्टील है जिसमें लगभग 50% फेराइट और 50% ऑस्टेनाइट का माइक्रोस्ट्रक्चर होता है, जो मानक 300-श्रृंखला ऑस्टेनिटिक स्टेनलेस स्टील्स की दोगुनी उपज शक्ति प्रदान करता है और साथ ही असाधारण संक्षारण प्रतिरोध भी प्रदान करता है . यह 4" क्लास 300# फिटिंग उच्च दबाव और संक्षारक सेवा पाइपलाइन प्रणालियों में ASME B16.5 फ्लैंज के बीच बोल्टेड स्थापना के लिए डिज़ाइन की गई है।

2. मुख्य उत्पाद पैरामीटर

3. अनुप्रयोग / उपयोग

यह पैडल ब्लैंक उच्च दबाव और संक्षारक द्रव प्रणालियों के लिए आदर्श है जिसमें सकारात्मक अलगाव की आवश्यकता होती है:

• तेल और गैस: अपतटीय प्लेटफार्म, उप-समुद्री पाइपिंग, वेलहेड कनेक्शन, रासायनिक इंजेक्शन लाइनें

• रासायनिक प्रसंस्करण: क्लोराइड युक्त प्रक्रिया धाराएं, एसिड सेवाएं

• समुद्री और विलवणीकरण: समुद्री जल पाइपिंग सिस्टम, उच्च दबाव RO झिल्ली फ़ीड लाइनें

• ऊर्जा उत्पादन: शीतलन जल प्रणाली, भाप पाइपलाइन

• लुगदी और कागज: ब्लीचिंग लाइनें, डाइजेस्टर सिस्टम

4. लाभ

• सकारात्मक अलगाव: पूर्ण, शून्य-रिसाव अलगाव प्रदान करता है - वाल्वों की तुलना में अधिक विश्वसनीय जो लीक हो सकते हैं या गलती से खोले जा सकते हैं

• उत्कृष्ट शक्ति: उपज शक्ति (450 MPa) 316L की लगभग दोगुनी है, जो कम मोटाई के साथ उच्च दबाव रेटिंग को सक्षम बनाता है

• उत्कृष्ट संक्षारण प्रतिरोध: PREN ~34-36 पिटिंग, क्रेविस संक्षारण और क्लोराइड तनाव संक्षारण क्रैकिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है

• दृश्य संकेत: उभरा हुआ हैंडल स्पष्ट रूप से पुष्टि करता है कि लाइन को अंधा कर दिया गया है

• किफायती: स्पेक्टकल ब्लाइंड्स की तुलना में कम प्रारंभिक लागत; बार-बार अलगाव की आवश्यकता के लिए आदर्श

5. कार्य

पैडल ब्लैंक पाइपिंग सिस्टम के लिए एक स्थायी, रिसाव-प्रूफ अलगाव उपकरण प्रदान करता है। ठोस डिस्क को दोनों तरफ गैस्केट के साथ दो फ्लैंज के बीच डाला जाता है, जो द्रव प्रवाह को पूरी तरह से अवरुद्ध करता है . उभरा हुआ हैंडल लाइन के अंधा होने का एक दृश्य संकेतक के रूप में कार्य करता है . प्रवाह को बहाल करने के लिए, पैडल ब्लैंक को हटा दिया जाता है और पैडल स्पेसर (बोरेड डिस्क) से बदल दिया जाता है . स्पेक्टकल ब्लाइंड्स के विपरीत, पैडल ब्लैंक सामान्य संचालन के दौरान पूरी तरह से हटा दिए जाते हैं, जिससे वे उन प्रणालियों के लिए उपयुक्त हो जाते हैं जहां अलगाव की आवश्यकता होती है कम बार  उपलब्ध होते हैं, जिसमें रसायन विज्ञान, यांत्रिक गुण, फेराइट सामग्री और संक्षारण परीक्षण परिणाम शामिल होते हैं

6. स्थापना निर्देश

1. अनपैकिंग निरीक्षण: पारगमन क्षति के लिए जांचें; ASME B16.48 के अनुसार चिह्नों, आयामों और दबाव वर्ग को सत्यापित करें

2. सतह की तैयारी: पैडल ब्लैंक और फ्लैंज चेहरों को साफ करें; सभी तेल, ग्रीस और दूषित पदार्थों को हटा दें

3. फ्लैंज तैयारी: लाइन सेक्शन को डीप्रेशराइज़ और ड्रेन करें; फ्लैंज जोड़ी को अनबोल्ट करें और फ्लैंज को अलग फैलाएं

4. गैस्केट स्थापना: पैडल ब्लैंक के दोनों तरफ (प्रत्येक चेहरे पर एक)

5. गैस्केट रखेंस्थिति निर्धारण

6. कम कठोरता के कारण बोल्टिंग

7. : स्टड बोल्ट और नट स्थापित करें (अतिरिक्त मोटाई को समायोजित करने के लिए पर्याप्त लंबाई सुनिश्चित करें)। अनुशंसित टॉर्क मान पर क्रॉस-टॉर्क अनुक्रम में कस लेंसत्यापन

: पुष्टि करें कि हैंडल स्पष्ट रूप से इंगित करता है कि लाइन को अंधा कर दिया गया है

• 7. सावधानियांफेराइट संतुलन: सुनिश्चित करें कि फेराइट सामग्री 40-60%

•  के बीच बनी रहे . अनुचित ताप उपचार आउट-ऑफ-स्पेक फेराइट अनुपात का सबसे आम कारण है तापमान सीमा: 300°C से ऊपर या

• -50°C से नीचे उपयोग के लिए अनुशंसित नहीं है

• कम कठोरता के कारण गैस्केट आवश्यकता

• : दो गैस्केट अनिवार्य हैं - पैडल ब्लैंक के प्रत्येक तरफ एक बोल्टिंग

• : पैडल ब्लैंक और दो गैस्केट की अतिरिक्त मोटाई के कारण लंबे स्टड बोल्ट की आवश्यकता होती हैस्वच्छता

: कार्बन स्टील निर्माण की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है; संदूषण को रोकने के लिए समर्पित उपकरणों का उपयोग करें

• गुणवत्ता परीक्षण: ASTM E562 के अनुसार फेराइट सामग्री परीक्षण और ASTM A923 के अनुसार संक्षारण परीक्षण की सिफारिश की जाती है8. शिपिंग और डिलीवरी

मानक डिलीवरी का समय आमतौर पर

• 15-30 दिन होता है, जो ऑर्डर मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता पर निर्भर करता है9. भुगतान की शर्तेंसामान्य अंतरराष्ट्रीय भुगतान विधियों में

T/T (टेलीग्राफिक ट्रांसफर)

• और L/C at sight (लेटर ऑफ क्रेडिट) शामिल हैं10. पैकेजिंगउत्पादों को

प्लाईवुड केस

• या लकड़ी के बक्से में सुरक्षित रूप से पैक किया जाता है जिसमें आंतरिक कुशनिंग होती है ताकि सुरक्षित परिवहन सुनिश्चित हो सके और पारगमन के दौरान क्षति को रोका जा सके

• 11. बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पादों का शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण किया जाता है, जिसमें

• मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2)

उपलब्ध होते हैं, जिसमें रसायन विज्ञान, यांत्रिक गुण, फेराइट सामग्री और संक्षारण परीक्षण परिणाम शामिल होते हैं

तीसरे पक्ष का निरीक्षण (ABS, DNV, CCS, LR, BV, आदि) अनुरोध पर उपलब्ध है

गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें
विशिष्ट वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।
.
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
    हम निर्माता हैं, आप प्रमाणन देख सकते हैं।
2. आपका डिलीवरी का समय कितना है?
    आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?    हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
