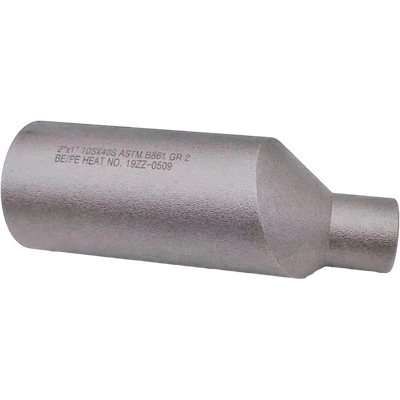

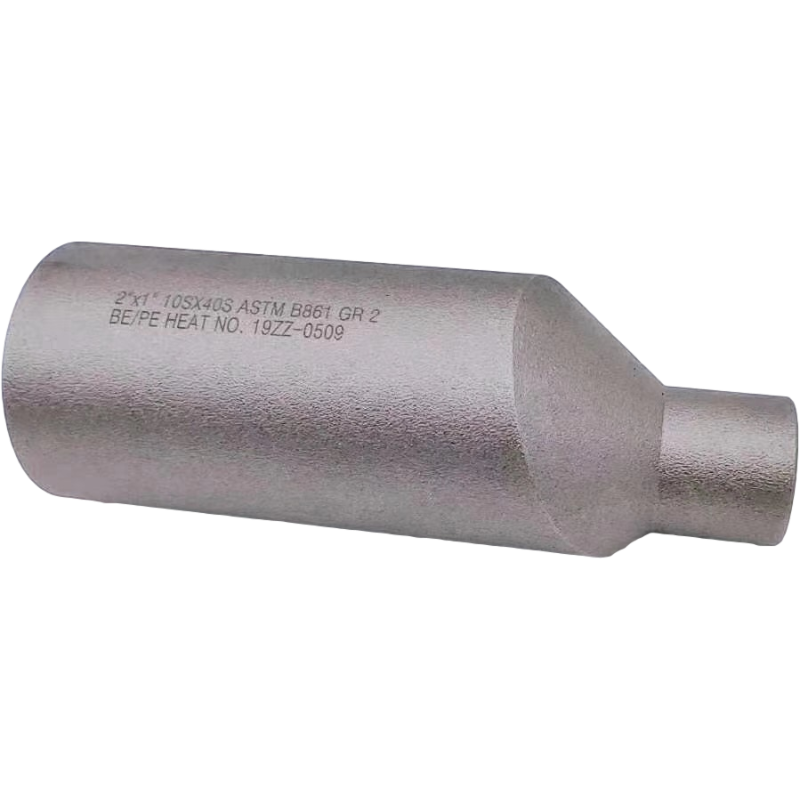

एएसटीएम बी861 टाइटेनियम ग्रेड 2 स्वैज रिड्यूसिंग निप्पल 2"x1" SCH10S x SCH40S

ASTM B861 टाइटेनियम ग्रेड 2 स्वैज रिड्यूसिंग निप्पल 2"x1" SCH10S x SCH40S

1. उत्पाद विवरण

यह उत्पाद एक स्वैज रिड्यूसिंग निप्पल है जो निर्मित हैटाइटेनियम ग्रेड 2 (UNS R50400)के अनुसारASTM B86110. पैकेजिंगASME B16.11मानकोंपर। एक स्वैज रिड्यूसिंग निप्पल एक जाली पाइप फिटिंग है जिसका उपयोग दो अलग-अलग व्यास के पाइपों को एक सीधी रेखा में जोड़ने के लिए किया जाता है, जो सममित (संरेखित केंद्र रेखाएं) या विलक्षण (ऑफसेट केंद्र रेखाएं) विन्यासों में उपलब्ध है। टाइटेनियम ग्रेड 2 मानक ऑक्सीजन सामग्री वाला अनअलॉइड टाइटेनियम है, जिसे व्यावसायिक रूप से शुद्ध टाइटेनियम ग्रेड का "वर्कहॉर्स" के रूप में जाना जाता है। इस 2" x 1" फिटिंग में बड़े सिरे पर बट-वेल्ड कनेक्शन के लिए एक सादा/बेवेल्ड सिरा और छोटे सिरे पर सॉकेट वेल्ड या सादा सिरा है, जिसे मांग वाले संक्षारक सेवा अनुप्रयोगों में स्थायी स्थापना के लिए डिज़ाइन किया गया है। समग्र लंबाई लगभग11 इंच(279.4 मिमी) है।

2. मुख्य उत्पाद पैरामीटर

3. अनुप्रयोग / उपयोग

यह स्वैज रिड्यूसिंग निप्पल उच्च शक्ति-से-वजन अनुपात की आवश्यकता वाले संक्षारक वातावरण के लिए आदर्श है:

• रासायनिक प्रसंस्करण: क्लोराइड युक्त प्रक्रिया धाराएं, हीट एक्सचेंजर, ऑक्सीकरण एसिड को संभालने वाली पाइपिंग सिस्टम

• समुद्री और अपतटीय: समुद्री जल पाइपिंग सिस्टम, विलवणीकरण संयंत्र, जहाज निर्माण

• ऊर्जा उत्पादन: कंडेनसर टयूबिंग, शीतलन जल प्रणाली

• एयरोस्पेस और चिकित्सा: उच्च शुद्धता और मांग वाली सेवा अनुप्रयोग

• तेल और गैस: सबसी पाइपिंग, रासायनिक इंजेक्शन लाइनें

4. लाभ

• उत्कृष्ट संक्षारण प्रतिरोध: समुद्री जल, पिटिंग, क्रेविस संक्षारण और तनाव संक्षारण क्रैकिंग के प्रति असाधारण प्रतिरोध; टाइटेनियम ग्रेड 2 ग्रेड 1 के समान संक्षारण प्रतिरोधी है लेकिन थोड़ा मजबूत है

• उच्च शक्ति-से-वजन अनुपात: स्टील के घनत्व का लगभग 60% तुलनीय शक्ति के साथ

• उत्कृष्ट वेल्डेबिलिटी और फॉर्मेबिलिटी: टाइटेनियम ग्रेड 2 में अच्छी वेल्डेबिलिटी, लचीलापन और फॉर्मेबिलिटी है

• बायोफॉलिंग प्रतिरोध: निष्क्रिय सतह समुद्री जैविक लगाव का प्रतिरोध करती है

• अच्छी फैब्रिकेबिलिटी: सीमलेस पाइप या बार सामग्री से निर्मित किया जा सकता है

• लागत प्रभावी: व्यावसायिक रूप से शुद्ध टाइटेनियम उच्च मिश्रित टाइटेनियम ग्रेड की तुलना में प्रदर्शन और लागत का अनुकूल संतुलन प्रदान करता है

5. कार्य

स्वैज रिड्यूसिंग निप्पल एक पाइपिंग सिस्टम के भीतर दो अलग-अलग व्यास (2" से 1") के पाइपों के बीच एक स्थायी, दबाव-रेटेड संक्रमण प्रदान करता है। सममित विन्यास सुचारू प्रवाह संक्रमण के लिए संरेखित केंद्र रेखाओं को बनाए रखता है, जबकि विलक्षण विन्यास क्षैतिज पाइपिंग के लिए ऑफसेट केंद्र रेखाओं की सुविधा देता है ताकि तरल पदार्थ के संचय या वाष्प पॉकेट को रोका जा सके। 2" x 1" SCH10S x SCH40S विन्यास के लिए, यह महत्वपूर्ण संक्षारक सेवा अनुप्रयोगों के लिए वेल्डिंग की आवश्यकता वाले एक टिकाऊ इनलाइन रिड्यूसर के रूप में कार्य करता है।

6. स्थापना निर्देश

1. अनपैकिंग निरीक्षण: पारगमन क्षति के लिए जांचें; ASME B16.11 के अनुसार चिह्नों, आयामों और सामग्री प्रमाणन को सत्यापित करें

2. सतह की तैयारी: समर्पित टाइटेनियम उपकरणों का उपयोग करके वेल्ड बेवल और आसन्न क्षेत्र को साफ करें; सभी तेल, ग्रीस और दूषित पदार्थों को हटा दें।टाइटेनियम को दूषित होने से बचाने के लिए स्टील की तुलना में उच्च स्तर की सफाई की आवश्यकता होती हैसंक्रमण को रोकने के लिए

3. संरेखण: निप्पल को कनेक्टिंग पाइपों के साथ सटीक रूप से संरेखित करें; विलक्षण डिजाइनों के लिए, सही अभिविन्यास सुनिश्चित करें (तरल पदार्थों के लिए निचली तरफ सपाट, गैसों के लिए ऊपरी तरफ सपाट)

4. टैक वेल्डिंग: फिटिंग को स्थिति में रखने के लिए न्यूनतम टैक वेल्ड लागू करें; अंतिम वेल्डिंग से पहले अच्छी तरह साफ करें

5. वेल्डिंग: प्रमाणित वेल्डर के साथ स्वीकृत WPS का पालन करते हुए वेल्डिंग करें।मिलान टाइटेनियम फिलर धातु (ग्रेड 2)।।ऑक्सीकरण को रोकने के लिए वेल्ड पूल और रूट साइड दोनों के लिए सख्त निष्क्रिय गैस शील्डिंग (आर्गन) अनिवार्य है। प्रीहीट आम तौर पर आवश्यक नहीं है; इंटरपास तापमान बनाए रखा जाना चाहिए≤150°C।ग्रेड 2 टाइटेनियम के लिए आमतौर पर पोस्ट-वेल्ड हीट ट्रीटमेंट की आवश्यकता नहीं होती है।

6. वेल्ड के बाद: वेल्ड क्षेत्र को साफ करें; परियोजना की आवश्यकताओं के अनुसार NDT (PT/MT, UT) करें

7. हाइड्रोटेस्ट: परीक्षण दबाव = 1.5 × डिजाइन दबाव; परिवेश का तापमान 5°C से नीचे नहीं

7. सावधानियां

• सफाई: कार्बन स्टील निर्माण की तुलना में उच्च स्तर की सफाई की आवश्यकता होती है। टाइटेनियम उच्च तापमान पर ऑक्सीजन, नाइट्रोजन और हाइड्रोजन के साथ अत्यधिक प्रतिक्रियाशील होता है; वेल्डिंग के दौरान पर्याप्त निष्क्रिय गैस शील्डिंग आवश्यक है।तापमान सीमा

• : ऑक्सीकरण वातावरण में त्वरित ऑक्सीकरण के कारण 315°C (600°F) से ऊपर उपयोग के लिए ग्रेड 2 टाइटेनियम की अनुशंसा नहीं की जाती है; उच्च तापमान सेवा के लिए, सिस्टम की स्थितियों को सत्यापित करें।संदूषण की रोकथाम: लोहे के संदूषण को रोकने के लिए टाइटेनियम के लिए समर्पित उपकरणों का उपयोग करें, जो स्थानीयकृत संक्षारण का कारण बन सकता है

• गैल्वेनिक संक्षारण: टाइटेनियम महान है; विद्युत रूप से अलग न होने पर इलेक्ट्रोलाइटिक वातावरण में कम महान धातुओं (जैसे, कार्बन स्टील, एल्यूमीनियम) के साथ सीधे संपर्क से बचें

• थ्रेड संगतता: यदि थ्रेडेड सिरे निर्दिष्ट हैं, तो सिस्टम विनिर्देश के अनुसार NPT, BSPT, या BSPP थ्रेड प्रकार को सत्यापित करें

• गुणवत्ता परीक्षण: PMI प्रति ASTM E1476, UT प्रति ASTM A388, PT/MT प्रति ASTM E165/E709 अनुशंसित

• 8. शिपिंग और डिलीवरीमानक डिलीवरी का समय आमतौर पर

15-30 दिन

• होता है, जो ऑर्डर की मात्रा, दीवार की मोटाई और विनिर्देश की उपलब्धता पर निर्भर करता है9. भुगतान की शर्तेंसामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैं

T/T (टेलीग्राफिक ट्रांसफर)

• औरL/C at sight (लेटर ऑफ क्रेडिट)10. पैकेजिंगउत्पादों को सुरक्षित रूप से पैक किया जाता है

प्लाईवुड केस

• यालकड़ी के बक्सेमें आंतरिक कुशनिंग के साथ ताकि सुरक्षित परिवहन सुनिश्चित हो सके और पारगमन के दौरान क्षति को रोका जा सके11. बिक्री के बाद / वापसी और वारंटी नीतिसभी उत्पादों को शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है, जिसमें

मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2)

• उपलब्ध होते हैं, जिसमें रसायन विज्ञान, यांत्रिक गुण और NDT रिपोर्ट शामिल हैंतीसरे पक्ष का निरीक्षण (ABS, DNV, CCS, LR, BV, आदि) अनुरोध पर उपलब्ध हैगुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशिष्ट वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

• अक्सर पूछे जाने वाले प्रश्न

• 1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता?

हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

2. आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?
हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपकी भुगतान की शर्तें क्या हैं?
भुगतान

=1000USD, 50% T/T अग्रिम में, शिपमेंट से पहले शेष राशि।
