सामान्यीकृत एएसटीएम ए१०६ ग्रेड बी कार्बन स्टील सीमलेस पाइप तेल गैस पाइपलाइन सेवा

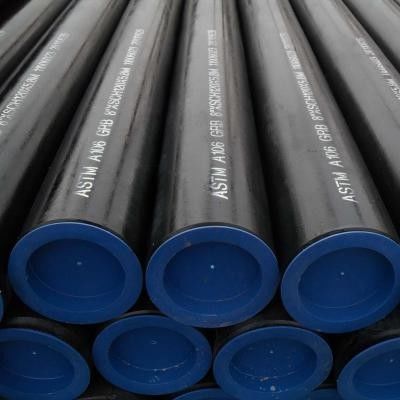

सामान्यीकृत एनील्ड ASTM A106 Gr.B कार्बन स्टील सीमलेस पाइप

हमारा ASTM A106 ग्रेड B कार्बन स्टील सीमलेस पाइप एक कठोर सामान्यीकरण और एनीलिंग हीट ट्रीटमेंट प्रक्रिया से गुजरता हैअनाज संरचना और यांत्रिक गुणों को अनुकूलित करने के लिए। यह नियंत्रित थर्मल चक्र माइक्रोस्ट्रक्चर को परिष्कृत करता है, हॉट-रोलिंग या कोल्ड-ड्राइंग से आंतरिक तनाव को दूर करता है, जिससे बढ़ी हुई मजबूती के साथ समान कठोरता प्राप्त होती है। सामान्यीकरण चरण पाइप को उसके महत्वपूर्ण परिवर्तन तापमान से ऊपर गर्म करता है जिसके बाद नियंत्रित वायु शीतलन होता है, जिससे एक महीन दानेदार पर्लाइटिक-फेरिटिक संरचना बनती है जो 400 डिग्री सेल्सियस तक उच्च तापमान सेवा के लिए आदर्श होती है। बाद में एनीलिंग तन्यता और मशीनिंग क्षमता में और सुधार करती है, जिससे ये पाइप तेल और गैस पाइपलाइन, रिफाइनरी, पेट्रोकेमिकल प्लांट और बिजली उत्पादन अनुप्रयोगों के लिए पसंदीदा विकल्प बन जाते हैं जहां थर्मल साइक्लिंग के तहत विश्वसनीयता गैर-परक्राम्य है। प्रत्येक पाइप को रासायनिक संरचना, यांत्रिक परीक्षण परिणाम और हीट ट्रीटमेंट पैरामीटर का दस्तावेजीकरण करने वाले पूर्ण मिल टेस्ट सर्टिफिकेट (EN10204 3.1) के साथ वितरित किया जाता है।

तकनीकी विशिष्टताएँ

मुख्य लाभ

• अनुकूलित अनाज संरचना:सामान्यीकरण रोलिंग के दौरान बने मोटे अनाज को परिष्कृत करता है, जिसके परिणामस्वरूप एक सजातीय महीन दानेदार माइक्रोस्ट्रक्चर बनता है जो पाइप की दीवार की मोटाई में समान रूप से ताकत और तन्यता दोनों में सुधार करता है।
• तनाव से राहत:टेम्परिंग चक्र बनाने की प्रक्रियाओं के दौरान पेश किए गए अवशिष्ट तनाव को दूर करता है, जिससे बाद में मशीनिंग, वेल्डिंग या इन-सर्विस थर्मल साइक्लिंग के दौरान विरूपण का जोखिम कम हो जाता है।
• बढ़ी हुई उच्च तापमान प्रदर्शन:सामान्यीकरण के माध्यम से प्राप्त पर्लाइटिक-फेरिटिक माइक्रोस्ट्रक्चर 400 डिग्री सेल्सियस तक ऊंचे सेवा तापमान पर उत्कृष्ट क्रीप प्रतिरोध और आयामी स्थिरता प्रदान करता है।
• बेहतर मजबूती:सामान्यीकरण के दौरान नियंत्रित शीतलन दरें संतुलित कठोरता-मजबूती संयोजन उत्पन्न करती हैं, जिससे कम तापमान या गतिशील लोडिंग स्थितियों में भंगुर फ्रैक्चर का जोखिम कम हो जाता है।
• समान यांत्रिक गुण:पूर्ण हीट ट्रीटमेंट पूरे पाइप की लंबाई में लगातार तन्य शक्ति, यील्ड स्ट्रेंथ और दीर्घीकरण मान सुनिश्चित करता है, जिसे ASTM A106 आवश्यकताओं के अनुसार विनाशकारी नमूना परीक्षण द्वारा सत्यापित किया जाता है।
• उत्कृष्ट वेल्डेबिलिटी:सामान्यीकृत सामग्री गर्मी-प्रभावित क्षेत्र क्रैकिंग की कम संवेदनशीलता के साथ उत्कृष्ट वेल्डेबिलिटी प्रदर्शित करती है, जिससे पाइपलाइन स्थापना के दौरान फील्ड वेल्डिंग सरल हो जाती है और निर्माण लागत कम हो जाती है।
• संक्षारण संरक्षण संगतता:तनाव-मुक्त स्थिति वैकल्पिक बाहरी कोटिंग्स (3PE, FBE, कोल टार इनेमल) के साथ मिलकर वायुमंडलीय और दफन सेवा संक्षारण के खिलाफ व्यापक सुरक्षा प्रदान करती है।

अनुप्रयोग

• तेल और गैस संचरण:कच्चे तेल, प्राकृतिक गैस और परिष्कृत उत्पाद परिवहन के लिए ऑनशोर और ऑफशोर पाइपलाइन सिस्टम जिन्हें उच्च दबाव नियंत्रण और चक्रीय लोडिंग स्थितियों के तहत दीर्घकालिक परिचालन विश्वसनीयता की आवश्यकता होती है।
• रिफाइनरी और पेट्रोकेमिकल:दुनिया भर में रिफाइनिंग, क्रैकिंग और रासायनिक प्रसंस्करण सुविधाओं में उच्च तापमान हाइड्रोकार्बन धाराओं, भाप लाइनों, हीट एक्सचेंजर कनेक्शन और भट्ठी ट्यूबों के लिए प्रक्रिया पाइपिंग।
• बिजली उत्पादन:थर्मल पावर प्लांट, संयुक्त-चक्र सुविधाओं और सह-उत्पादन प्रतिष्ठानों में मुख्य भाप पाइपिंग, फीडवाटर लाइनें, ब्लोडाउन पाइपिंग और बैलेंस-ऑफ-प्लांट कनेक्शन जो ASME B31.1 आवश्यकताओं के तहत संचालित होते हैं।
• बॉयलर और दबाव पोत:सुपरहीटर और रीहीटर ट्यूब, इकोनॉमाइज़र पाइपिंग और दबाव सीमा घटक जो ASME बॉयलर और प्रेशर वेसल कोड सेक्शन I और सेक्शन VIII के तहत संचालित होते हैं।
• संरचनात्मक इंजीनियरिंग:ऊंची इमारत के कॉलम, पुल पाइलिंग फाउंडेशन और भारी औद्योगिक ढांचा जहां सामान्यीकृत यांत्रिक गुण हवा और भूकंपीय भार के खिलाफ सुरक्षा मार्जिन सुनिश्चित करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: कार्बन स्टील पाइप के लिए सामान्यीकृत और एनील्ड हीट ट्रीटमेंट के बीच क्या अंतर है?
ए: सामान्यीकरण में पाइप को लगभग 900-950 डिग्री सेल्सियस तक गर्म करना शामिल है, जो ऊपरी महत्वपूर्ण परिवर्तन तापमान से ऊपर है, जिसके बाद हवा में ठंडा किया जाता है। यह बढ़ी हुई ताकत और मजबूती के साथ एक महीन दानेदार पर्लाइटिक-फेरिटिक संरचना उत्पन्न करता है। एनीलिंग, जो 650-720 डिग्री सेल्सियस के निचले तापमान रेंज में और धीमी भट्ठी शीतलन के बाद की जाती है, मुख्य रूप से बेहतर मशीनिंग क्षमता के लिए स्टील को नरम करती है और अवशिष्ट तनाव को दूर करती है। हमारी दोहरी-उपचार प्रक्रिया दोनों को जोड़ती है: अनाज शोधन और ताकत अनुकूलन के लिए सामान्यीकरण, उसके बाद तनाव से राहत और आयामी स्थिरता के लिए एक नियंत्रित टेम्परिंग एनील। यह एक पाइप उत्पाद प्रदान करता है जिसमें संतुलित यांत्रिक गुण होते हैं जो मांग वाले तेल और गैस पाइपलाइन सेवा स्थितियों के लिए आदर्श होते हैं।

प्रश्न: क्या विनिर्माण के बाद ASTM A106 ग्रेड B पाइप के लिए अनिवार्य हीट ट्रीटमेंट की आवश्यकता होती है?
ए: ASTM A106/A106M विनिर्देश के अनुसार, हॉट-फिनिश्ड पाइप के लिए अनिवार्य हीट ट्रीटमेंट की आवश्यकता नहीं होती है। हालांकि, कोल्ड-ड्रॉन पाइप को तन्यता बहाल करने के लिए अंतिम कोल्ड-ड्रॉ पास के बाद 650 डिग्री सेल्सियस या उससे अधिक तापमान पर हीट ट्रीट किया जाना चाहिए। हम विनिर्माण मार्ग की परवाह किए बिना, अपने सभी A106 Gr.B सीमलेस पाइपों पर पूर्ण सामान्यीकरण और टेम्परिंग लागू करके न्यूनतम आवश्यकताओं से आगे जाते हैं, जिससे बेहतर और सुसंगत यांत्रिक गुण सुनिश्चित होते हैं जो विनिर्देश न्यूनतम से अधिक होते हैं। यह मूल्य-वर्धित प्रसंस्करण विशेष रूप से 350 डिग्री सेल्सियस से ऊपर उच्च तापमान सेवा के लिए नियत पाइपों या NACE MR0175 या PED 2014/68/EU के अनुसार कठोर तीसरे पक्ष के निरीक्षण के अधीन पाइपों के लिए महत्वपूर्ण है।

प्रश्न: हीट ट्रीटमेंट कार्बन स्टील सीमलेस पाइप की दबाव रेटिंग को कैसे प्रभावित करता है?
ए: हीट ट्रीटमेंट दबाव-तापमान रेटिंग को सीधे तौर पर नहीं बदलता है जो ASME B31.3 प्रोसेस पाइपिंग या B31.4 पाइपलाइन परिवहन सिस्टम के अनुसार गणना की जाती है, जो मुख्य रूप से डिजाइन तापमान पर सामग्री की स्वीकार्य तनाव मान द्वारा शासित होते हैं। हालांकि, उचित सामान्यीकरण यह सुनिश्चित करता है कि पाइप अपनी पूरी निर्दिष्ट न्यूनतम तन्य और यील्ड स्ट्रेंथ को समान रूप से प्राप्त करे, जो डिजाइन कोड में स्वीकार्य तनाव तालिका मानों के लिए आधार बनता है। उप-मानक या छोड़े गए हीट ट्रीटमेंट से कम ताकत वाले स्थानीयकृत कमजोर क्षेत्र हो सकते हैं जो गणना किए गए डिजाइन दबाव से नीचे विफल हो सकते हैं। हमारे 100 प्रतिशत एनडीटी परीक्षण के साथ प्रलेखित हीट ट्रीटमेंट रिकॉर्ड सुरक्षा-महत्वपूर्ण दबाव नियंत्रण अनुप्रयोगों के लिए गुणवत्ता आश्वासन प्रदान करते हैं।

प्रश्न: कार्बन स्टील सीमलेस पाइप के लिए हीट ट्रीटमेंट अनुपालन को कौन सा दस्तावेज़ साबित करता है?
ए: प्रत्येक शिपमेंट में EN10204 3.1 के अनुसार एक व्यापक मिल टेस्ट सर्टिफिकेट (MTC) शामिल होता है, जिसमें हीट नंबर ट्रेसबिलिटी, स्पेक्ट्रोमीटर विश्लेषण द्वारा पूर्ण रासायनिक संरचना, तन्य शक्ति, यील्ड स्ट्रेंथ, दीर्घीकरण और कठोरता मान सहित यांत्रिक परीक्षण परिणाम, साथ ही भट्ठी पहचान के साथ हीट ट्रीटमेंट चक्र का समय-तापमान चार्ट शामिल होता है। बढ़ी हुई सत्यापन की आवश्यकता वाली परियोजनाओं के लिए, SGS, Bureau Veritas, TUV, Lloyd's Register, या DNV जैसी मान्यता प्राप्त एजेंसियों से तीसरे पक्ष के निरीक्षक के हस्ताक्षर के साथ EN10204 3.2 प्रमाणन अनुरोध पर उपलब्ध है। सभी दस्तावेज अंग्रेजी में प्रदान किए जाते हैं और शिपमेंट जारी होने से पहले ग्राहक समीक्षा के लिए इलेक्ट्रॉनिक रूप से प्रस्तुत किए जा सकते हैं।
