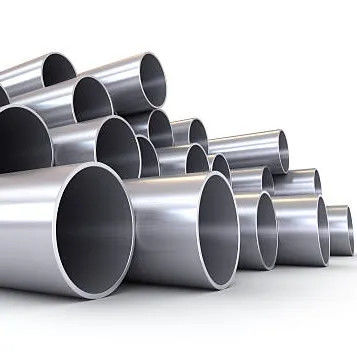

समुद्री ग्रेड 316L स्टेनलेस स्टील निर्बाध पाइप ऑफशोर प्लेटफॉर्म समुद्री जल प्रतिरोधी

ऑफशोर प्लेटफॉर्म समुद्री जल सेवा के लिए मरीन ग्रेड 316L स्टेनलेस स्टील सीमलेस पाइप

हमारा मरीन ग्रेड 316L स्टेनलेस स्टील सीमलेस पाइप विशेष रूप से मांग वाले ऑफशोर प्लेटफॉर्म समुद्री जल सेवा के लिए इंजीनियर किया गया है जहाँ पारंपरिक स्टेनलेस स्टील क्लोराइड-प्रेरित पिटिंग और क्रेविस जंग के कारण विफल हो जाते हैं। 316L (UNS S31603, EN 1.4404) में 2.0-3.0 प्रतिशत मोलिब्डेनम का योग पिटिंग प्रतिरोध समतुल्य संख्या (PREN) को न्यूनतम 24 तक महत्वपूर्ण रूप से बढ़ाता है, जो समुद्री वातावरण, स्प्लैश ज़ोन और डूबे हुए समुद्री जल पाइपिंग सिस्टम में स्थानीयकृत जंग के खिलाफ विश्वसनीय सुरक्षा प्रदान करता है। कम कार्बन सामग्री (अधिकतम 0.03 प्रतिशत) वेल्डिंग के दौरान अंतर-दानेदार कार्बाइड अवक्षेपण को रोकती है, जिससे अधिकांश सेवा स्थितियों में वेल्ड के बाद गर्मी उपचार की आवश्यकता समाप्त हो जाती है।

सीमलेस निर्माण के साथ ASTM A312/A312M मानकों के अनुसार निर्मित, ये पाइप उच्च दबाव वाले समुद्री जल शीतलन प्रणाली, फायरवाटर डेल्यूज नेटवर्क, बैलिस्ट वाटर पाइपिंग और ऑफशोर प्लेटफॉर्म, एफपीएसओ जहाजों और सबसी इंस्टॉलेशन पर टॉपसाइड प्रक्रिया उपयोगिता लाइनों के लिए बेहतर संरचनात्मक अखंडता प्रदान करते हैं। प्रत्येक पाइप को सुरक्षा-महत्वपूर्ण समुद्री अनुप्रयोगों के लिए शून्य-दोष वितरण सुनिश्चित करने के लिए 100 प्रतिशत हाइड्रोस्टैटिक परीक्षण, अल्ट्रासोनिक निरीक्षण और एडी करंट परीक्षा से गुजरना पड़ता है, जहां पाइप विफलता प्लेटफॉर्म की अखंडता और चालक दल की सुरक्षा से समझौता कर सकती है।

तकनीकी विनिर्देश

समुद्री और ऑफशोर अनुप्रयोगों के लिए मुख्य लाभ

• बेहतर क्लोराइड पिटिंग प्रतिरोध: 316L में 2.0-3.0 प्रतिशत मोलिब्डेनम सामग्री क्लोराइड-समृद्ध समुद्री जल वातावरण में मानक 304/304L स्टेनलेस स्टील से काफी बेहतर प्रदर्शन करती है, जिससे सेवा जीवन का विस्तार होता है और ऑफशोर प्लेटफॉर्म पाइपिंग सिस्टम में प्रतिस्थापन की आवृत्ति कम होती है।
• उत्कृष्ट क्रेविस जंग संरक्षण: 24 या उससे अधिक का PREN मान तंग क्रेविस में विश्वसनीय प्रदर्शन सुनिश्चित करता है जैसे कि फ्लैंज गैस्केट सतहें, थ्रेडेड कनेक्शन, और जमाव की स्थिति के तहत जहां स्थिर समुद्री जल आक्रामक स्थानीयकृत जंग कोशिकाएं बनाता है।
• वेल्ड के बाद उपचार के बिना वेल्ड अखंडता: कम कार्बन सामग्री (अधिकतम 0.03 प्रतिशत) वेल्डिंग के दौरान हीट-एफेक्टेड ज़ोन में क्रोमियम कार्बाइड अवक्षेपण को रोकती है, जिससे अधिकांश सेवा मोटाई के लिए वेल्ड के बाद समाधान एनीलिंग की आवश्यकता के बिना पूर्ण जंग प्रतिरोध बना रहता है।
• उच्च शक्ति-से-वजन अनुपात: 316L यांत्रिक गुणों के साथ संयुक्त सीमलेस निर्माण पतले दीवार डिजाइन को सक्षम बनाता है जो आवश्यक दबाव नियंत्रण क्षमता बनाए रखते हुए ऑफशोर संरचनाओं पर टॉपसाइड वजन भार को कम करता है।
• व्यापक तापमान रेंज: 316L स्टेनलेस स्टील क्रायोजेनिक तापमान से माइनस 196 डिग्री सेल्सियस तक और 450 डिग्री सेल्सियस तक ऊंचे सेवा तापमान तक उत्कृष्ट क्रूरता बनाए रखता है, जो ऑफशोर सुविधाओं पर एलएनजी और भाप दोनों सेवाओं के लिए उपयुक्त है।
• समुद्री वर्गीकरण मानकों का अनुपालन: ऑफशोर वर्गीकरण के लिए DNV, ABS, लॉयड्स रजिस्टर, और BV नियमों के लिए पूर्ण सामग्री ट्रेसबिलिटी और प्रमाणन, महत्वपूर्ण सेवा पाइपिंग सिस्टम के लिए EN10204 3.2 निरीक्षण प्रमाण पत्र विकल्प के साथ।

अनुप्रयोग

• समुद्री जल शीतलन प्रणाली: मुख्य समुद्री जल लिफ्ट पाइपिंग, हीट एक्सचेंजर कूलिंग वाटर सप्लाई और रिटर्न लाइनें, और ऑफशोर उत्पादन प्लेटफॉर्म और एफपीएसओ जहाजों पर एक-तरफ़ा शीतलन सर्किट जिन्हें बहते समुद्री जल के खिलाफ निरंतर जंग प्रतिरोध की आवश्यकता होती है।
• फायरवाटर डेल्यूज नेटवर्क: फायरवाटर रिंग मेन पाइपिंग, डेल्यूज वाल्व स्टेशन, और स्प्रिंकलर वितरण पाइपिंग NFPA और SOLAS आवश्यकताओं का अनुपालन करती है जहां आपातकालीन स्थितियों के दौरान पाइप अखंडता गैर-परक्राम्य है।
• बैलिस्ट वाटर ट्रीटमेंट: बैलिस्ट वाटर इनटेक और डिस्चार्ज पाइपिंग, ट्रीटमेंट सिस्टम इंटरकनेक्टिंग पाइपवर्क, और ट्रांसफर लाइनें समुद्री पर्यावरण संरक्षण के लिए IMO बैलिस्ट वाटर मैनेजमेंट कन्वेंशन मानकों को पूरा करती हैं।
• उत्पादित जल प्रबंधन: उत्पादित जल इंजेक्शन और निपटान पाइपिंग सिस्टम जहां संयुक्त क्लोराइड स्तर, घुलित ठोस और ऊंचे तापमान के लिए मोलिब्डेनम-मिश्र धातु 316L स्टेनलेस स्टील के संवर्धित जंग प्रतिरोध की आवश्यकता होती है।
• टॉपसाइड यूटिलिटी पाइपिंग: ऑफशोर संरचनाओं पर इंस्ट्रूमेंट एयर, हाइड्रोलिक ऑयल रिटर्न, ड्रेन सिस्टम और ओपन ड्रेन पाइपिंग जहां वायुमंडलीय नमक स्प्रे एक्सपोजर के लिए दीर्घकालिक संरचनात्मक अखंडता के लिए पिटिंग-प्रतिरोधी सामग्री की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ऑफशोर प्लेटफॉर्म समुद्री जल पाइपिंग के लिए 304L की तुलना में 316L स्टेनलेस स्टील क्यों चुनें?
उत्तर: महत्वपूर्ण अंतर मोलिब्डेनम सामग्री में निहित है। 316L में 2.0-3.0 प्रतिशत मोलिब्डेनम होता है, जबकि 304L में कोई नहीं होता है। मोलिब्डेनम समुद्री जल जैसे क्लोराइड युक्त वातावरण में पिटिंग जंग के प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है। 316L के लिए PREN (पिटिंग प्रतिरोध समतुल्य संख्या) आमतौर पर 24-26 होती है, जबकि 304L के लिए 18-20 होती है। व्यावहारिक ऑफशोर सेवा में, 304L पाइप समुद्री जल के संपर्क में आने के कुछ महीनों के भीतर थ्रू-वॉल पिट विकसित कर सकते हैं, जबकि 316L दशकों की विश्वसनीय सेवा प्रदान करता है। 304L पर 316L की वृद्धिशील सामग्री लागत पहले रखरखाव चक्र के भीतर पाइप प्रतिस्थापन, प्लेटफॉर्म शटडाउन लागत और उत्पादन स्थगन हानियों से बचाकर वसूल की जाती है।

प्रश्न: मरीन ग्रेड 316L सीमलेस पाइप के लिए कौन से वर्गीकरण सोसाइटी प्रमाणन उपलब्ध हैं?
उत्तर: हम प्रमुख समुद्री वर्गीकरण समाजों जैसे DNV (डेट नॉर्स्क वेरिटास), ABS (अमेरिकन ब्यूरो ऑफ शिपिंग), लॉयड्स रजिस्टर (LR), और ब्यूरो वेरिटास (BV) के लिए पूर्ण प्रमाणन प्रदान करते हैं। प्रमाणन दायरे में सामग्री ग्रेड सत्यापन, निर्माण प्रक्रिया ऑडिट, यांत्रिक परीक्षण गवाह, NDT प्रक्रिया योग्यता, और ASTM G48 विधि A के अनुसार जंग परीक्षण शामिल हैं। महत्वपूर्ण सेवा अनुप्रयोगों के लिए, तीसरे पक्ष के सर्वेक्षक के हस्ताक्षर के साथ EN10204 3.2 निरीक्षण प्रमाण पत्र उपलब्ध हैं। सभी प्रमाणन दस्तावेज व्यक्तिगत हीट नंबरों के लिए पता लगाने योग्य हैं और डिजाइन समीक्षा और नियामक अनुपालन सत्यापन के लिए क्लाइंट दस्तावेज़ प्रबंधन प्रणालियों के माध्यम से प्रस्तुत किए जा सकते हैं।

प्रश्न: क्या ऑफशोर सेवा में 316L स्टेनलेस स्टील सीमलेस पाइप के लिए वेल्ड के बाद गर्मी उपचार आवश्यक है?
उत्तर: 20 मिमी तक की दीवार की मोटाई वाली अधिकांश ऑफशोर सेवा स्थितियों के लिए, इसके कम कार्बन सामग्री (अधिकतम 0.03 प्रतिशत) के कारण 316L के लिए वेल्ड के बाद गर्मी उपचार (PWHT) की आम तौर पर आवश्यकता नहीं होती है। कम कार्बन स्तर वेल्डिंग थर्मल चक्रों के दौरान अनाज की सीमाओं पर क्रोमियम कार्बाइड अवक्षेपण को रोकता है, जो अन्यथा अनाज की सीमाओं के आसन्न क्रोमियम सामग्री को कम कर देगा और अंतर-दानेदार जंग (संवेदीकरण) के प्रति संवेदनशीलता पैदा करेगा। हालांकि, विशिष्ट सेवा वातावरण जैसे 60 डिग्री सेल्सियस से ऊपर गर्म क्लोराइड स्ट्रेस जंग क्रैकिंग की स्थिति या 20 मिमी से अधिक की दीवार की मोटाई के लिए जहां प्रतिबंध तनाव महत्वपूर्ण हैं, 1040-1120 डिग्री सेल्सियस पर समाधान एनीलिंग के बाद तेजी से बुझाने की परियोजना इंजीनियरिंग टीम द्वारा निर्दिष्ट किया जा सकता है।

प्रश्न: शिपमेंट से पहले समुद्री जल जंग प्रतिरोध को कौन सा परीक्षण सत्यापित करता है?
उत्तर: मरीन ग्रेड 316L सीमलेस पाइप के लिए हमारे गुणवत्ता आश्वासन कार्यक्रम में कई सत्यापन चरण शामिल हैं। प्रत्येक हीट पर ऑप्टिकल उत्सर्जन स्पेक्ट्रोमीटर (OES) विश्लेषण द्वारा रासायनिक संरचना सत्यापित की जाती है, जो 2.0-3.0 प्रतिशत रेंज के भीतर मोलिब्डेनम सामग्री की पुष्टि करती है। समाधान-एनील्ड स्थिति में 316L के लिए कम से कम 15 डिग्री सेल्सियस के महत्वपूर्ण पिटिंग तापमान (CPT) को सत्यापित करने के लिए नमूना कूपन पर ASTM G48 विधि A फेरिक क्लोराइड पिटिंग परीक्षण किया जाता है। ASTM A262 अभ्यास E (स्ट्रेचर परीक्षण) के अनुसार अंतर-दानेदार जंग परीक्षण संवेदीकरण से मुक्ति की पुष्टि करता है। पैकेजिंग और शिपमेंट से पहले ग्रेड को सत्यापित करने के लिए एक्स-रे फ्लोरेसेंस (XRF) का उपयोग करके पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI) 100 प्रतिशत पाइप पर किया जाता है।
