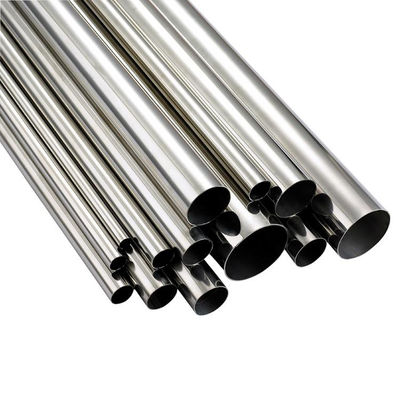

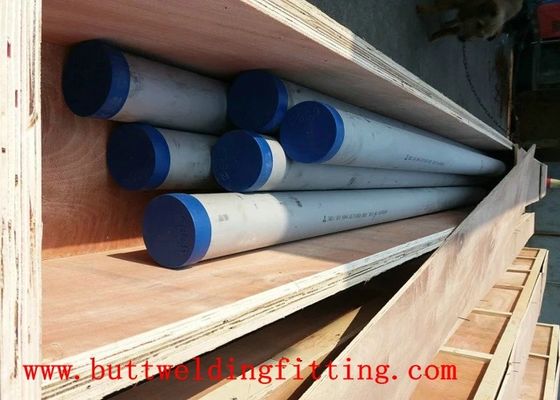

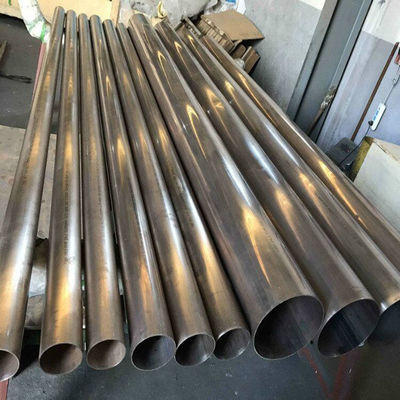

उच्च उपज S31803 डुप्लेक्स स्टेनलेस स्टील सीमलेस पाइप 2205 पतली दीवार दबाव पोत डिजाइन

उच्च उपज S31803 पतली दीवार दबाव पोत डिजाइन के लिए डुप्लेक्स स्टेनलेस स्टील सीमलेस पाइप

दS31803 डुप्लेक्स स्टेनलेस स्टील सीमलेस पाइप(आमतौर पर 2205, EN 1.4462 के रूप में जाना जाता है) लगभग प्रदान करता हैपारंपरिक 316L ऑस्टेनिटिक स्टेनलेस स्टील की दोगुनी ताकत, जो इंजीनियरों को दबाव वाहिकाओं, हीट एक्सचेंजर और काफी पतली दीवारों के साथ पाइप सिस्टम को डिजाइन करने में सक्षम बनाता है।316L के लिए 170 MPa की तुलना में 450 MPa (65 ksi) की न्यूनतम रिडक्ट ताकत के साथ, the S31803 duplex pipe allows wall thickness reductions of 30-50 percent while maintaining identical pressure containment ratings per ASME Boiler and Pressure Vessel Code Section VIII Division 1 design rules. यहपतली दीवार वाले दबाव वाहिका का डिजाइनइस दृष्टिकोण का प्रत्यक्ष रूप से कम सामग्री वजन, कम विनिर्माण और वेल्डिंग उपभोग्य सामग्रियों की लागत, संरचनात्मक समर्थन आवश्यकताओं में कमी में अनुवाद होता है।और सरल हैंडलिंग और स्थापना रसद, जबकि पीआरईएन मूल्य 34 या उससे अधिक के साथ बेहतर क्लोराइड पिटिंग प्रतिरोध प्रदान करता है।

The balanced ferrite-austenite microstructure (approximately 50 percent each phase) combines the high strength and chloride stress corrosion cracking resistance of the ferritic phase with the toughness and weldability of the austenitic phase. This unique dual-phase structure provides exceptional resistance to stress corrosion cracking in chloride-containing environments where standard 304 and 316 stainless steels are susceptible to catastrophic failureप्रत्येक पाइप को 1020-1100 डिग्री सेल्सियस पर समाधान के साथ गर्म किया जाता है, जिसके बाद इष्टतम चरण संतुलन प्राप्त करने के लिए तेजी से पानी को बुझाना होता है।प्रत्येक गर्मी उपचार बैच से नमूना छल्ले पर ASTM E562 धातु विज्ञान बिंदु गणना माप द्वारा सत्यापित. NACE MR0175/ISO 15156 के अनुरूप प्रमाणित H2S युक्त तेल और गैस वातावरण में स्तर VI गंभीरता तक अम्ल सेवा के लिए सल्फाइड तनाव क्रैकिंग के लिए प्रदर्शन प्रतिरोध के साथ।

तकनीकी विनिर्देश

वजन की बचत और डिजाइन लाभ

• 50 प्रतिशत उपज शक्ति लाभः316L के लिए 170 एमपीए के मुकाबले 450 एमपीए की न्यूनतम उपज शक्ति के साथ, एस 31803 डुप्लेक्स पाइप एएसएमई बी 31 के अनुसार समान डिजाइन दबाव रेटिंग के लिए 30-50 प्रतिशत की दीवार मोटाई में कमी की अनुमति देता है।3 और एएसएमई सेक्शन VIII डिवीजन 1, जो प्रति मीटर के आधार पर सामग्री खरीद लागत को सीधे कम करता है।
• कुल स्थापित लागत में कमीःपतली दीवार पाइप वेल्डिंग उपभोग्य पदार्थ की खपत को कम करता है, कम भरने के कारण वेल्डिंग समय को कम करता है, वेल्ड के बाद निरीक्षण के दायरे को कम करता है और गर्मी उपचार आवश्यकताओं को कम करता है,समकक्ष दबाव 316L पाइप सिस्टम की तुलना में सामूहिक रूप से कुल स्थापित लागत में 15-25 प्रतिशत की कमी.
• संरचनात्मक वजन की बचतःपाइप के वजन में कमी के कारण पाइप के समर्थन की संरचनाएं हल्की हो जाती हैं, पाइपरेक्स के लिए छोटे संरचनात्मक स्टील सेक्शन, नींव पर कम भार,और निर्माण के दौरान क्रेन क्षमता की कम आवश्यकताएं, पूरे परियोजना में संचयी पूंजीगत व्यय बचत प्रदान करता है।
• प्रवाह क्षमता में सुधारःएक समान बाहरी व्यास के साथ पतली दीवारें आंतरिक क्रॉस-सेक्शनल प्रवाह क्षेत्र को बढ़ाती हैं, तरल पदार्थ की गति, दबाव में गिरावट और पाइप सिस्टम के जीवनकाल में ऊर्जा की खपत को कम करती हैं,वर्ष-दर-वर्ष परिचालन लागतों में निरंतर बचत करना।
• सरलीकृत अपतटीय रसद:अपतटीय प्लेटफार्मों पर जहां वजन एक प्रीमियम पर है, डुप्लेक्स पाइप के प्रति रैखिक मीटर 30-50 प्रतिशत वजन में कमी सीधे टॉपसाइड संरचनात्मक स्टील टन को कम करती है,डेक के सुदृढीकरण की आवश्यकताएं, और स्थापना पोत क्रेन क्षमता विनिर्देशों.
• थकान जीवन में सुधारःबारीक अनाज वाले डुप्लेक्स माइक्रोस्ट्रक्चर मोटे अनाज वाले ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में बेहतर थकान प्रतिरोध प्रदान करता है, दबाव चक्र के अधीन अनुप्रयोगों में सेवा जीवन का विस्तार करता है,थर्मल ट्रांजिट, या कंपन-प्रेरित चक्रात्मक भार।

आवेदन

• दबाव वाले पात्र और भंडारण टैंक:उच्च दबाव विभाजक, नॉक-आउट ड्रम, बफर टैंक और अपतटीय तेल और गैस, रसायन और पेट्रोकेमिकल सुविधाओं में भंडारण जहाजों के लिए पतली दीवार डिजाइन जहां वजन, सामग्री लागत,और निर्माण अनुसूची अनुकूलन महत्वपूर्ण परियोजना ड्राइवर हैं.
• हीट एक्सचेंजर और कूलर:शेल और ट्यूब हीट एक्सचेंजर्स के लिए ट्यूब साइड और शेल साइड पाइपिंग, प्लेट-एंड-फ्रेम हीट एक्सचेंजर्स कनेक्शन, एयर-कूल्ड हीट एक्सचेंजर्स हेडर,और क्लोराइड युक्त शीतलन जल या प्रक्रिया द्रव सेवा में काम करने वाले प्रक्रिया कूलर इंटरकनेक्टिंग पाइपिंग.
• पनडुब्बी मनिफोल्ड और जंपर्स:S31803 डुप्लेक्स व्यापक रूप से पनडुब्बी उत्पादन जनरेटर, पाइपलाइन जंपर, स्पूल टुकड़े के लिए निर्दिष्ट है,और टाई-इन कनेक्शन जहां उच्च शक्ति गहरे पानी के पतन प्रतिरोध के लिए दीवार मोटाई को कम करती है जबकि डुप्लेक्स संक्षारण प्रतिरोध हैंडल उच्च क्लोराइड सामग्री के साथ पानी का उत्पादन करते हैं.
• नमक निरोधक संयंत्र:उच्च दबाव रिवर्स ऑस्मोसिस (SWRO) फ़ीड पाइपिंग, सैलून रिजेक्ट लाइनें,और ऊर्जा वसूली उपकरण कनेक्शन जहां उच्च दबाव रेटिंग आवश्यकताओं और आक्रामक क्लोराइड वातावरण का संयोजन पतली दीवार डुप्लेक्स अनुकूलित सामग्री चयन बनाता है.
• रासायनिक प्रक्रिया उपकरण:रिएक्टर इंटरकनेक्टिंग पाइपिंग, एसिड सर्विस ट्रांसफर लाइनें, सॉल्वेंट रिकवरी सिस्टम,और संक्षारक मीडिया हैंडलिंग जहां 316L के लिए अत्यधिक दीवार मोटाई की आवश्यकता होगी और 904L या निकल मिश्र धातुएं अत्यधिक सामग्री लागत पेश करेंगी.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: दबाव वाहिकाओं के लिए पाइपिंग के लिए 316L से S31803 डुप्लेक्स में स्विच करके मैं कितना वजन बचा सकता हूं?
A: वजन की बचत सीधे दीवार की मोटाई में कमी के अनुपात में है जो उपज शक्ति लाभ के माध्यम से प्राप्त की जा सकती है।S31803 के लिए डिजाइन तापमान पर अनुमेय तनाव मान लगभग 2 हैं.0-2.5 गुना अधिक 316L, गणना न्यूनतम दीवार मोटाई समान डिजाइन परिस्थितियों के लिए एक समान कारक द्वारा कम हो जाता है।एक विशिष्ट 12 इंच एनपीएस पाइप के लिए 100 डिग्री सेल्सियस पर 50 बार के लिए डिज़ाइन किया गया, 316L के लिए गणना की गई दीवार की मोटाई लगभग 9.5 मिमी (SCH 40) है, जबकि S31803 के लिए केवल 4.0 मिमी (SCH 10S) की आवश्यकता होती है। इससे वजन में 49 किलोग्राम/मीटर से 21 किलोग्राम/मीटर तक की कमी होती हैः57 प्रतिशत की बचत500 मीटर की पाइपिंग प्रणाली पर, यह सामग्री के वजन के 14 मीट्रिक टन की बचत करता है, संरचनात्मक इस्पात, वेल्डिंग उपभोग्य सामग्रियों और स्थापना श्रम को आनुपातिक रूप से कम करता है।

प्रश्न: क्या पतली दीवार वाले डुप्लेक्स पाइप दीर्घकालिक सेवा के लिए पर्याप्त संक्षारण भत्ता बनाए रखते हैं?
उत्तरः हाँ, और यह डुप्लेक्स स्टेनलेस स्टील का एक मौलिक लाभ है। कार्बन स्टील के विपरीत जहां दबाव डिजाइन दीवार मोटाई (आमतौर पर 1.5-3.0 मिमी) के लिए संक्षारण भत्ता जोड़ा जाना चाहिए,डुप्लेक्स स्टेनलेस स्टील अपने निष्क्रिय क्रोमियम ऑक्साइड सतह फिल्म के माध्यम से सामान्य संक्षारण का विरोध करता है और उचित रूप से चयनित सेवा वातावरणों में प्रगतिशील दीवार पतली होने का अनुभव नहीं करता हैS31803 के लिए 34 या उससे अधिक का PREN मूल्य परिवेश के तापमान पर 10,000 ppm तक के क्लोराइड स्तरों में पिटिंग जंग के प्रतिरोध की गारंटी देता है।इसका मतलब है कि दीवार मोटाई अकेले दबाव नियंत्रण के लिए गणना की गई है बलिदान मोटाई जोड़ने के बिना पूर्ण डिजाइन जीवन के लिए पर्याप्त है, कार्बन स्टील के विकल्पों की तुलना में वजन-बचत लाभ को और बढ़ाता है, जिसके लिए महत्वपूर्ण संक्षारण छूट जोड़ने की आवश्यकता होती है।

प्रश्न: क्या S31803 डुप्लेक्स पाइप H2S के साथ अम्लीय सेवा के लिए उपयुक्त है?
A: हाँ, S31803 को NACE MR0175/ISO 15156-3 तालिका A.28 में परिभाषित पर्यावरणीय सीमाओं के भीतर खट्टा सेवा के लिए स्वीकार्य के रूप में सूचीबद्ध किया गया है।NACE द्वारा अपेक्षित 31 HRC (290 HBW) की अधिकतम कठोरता 1020-1100 डिग्री सेल्सियस पर उचित समाधान एनीलिंग हीट ट्रीटमेंट के बाद तेजी से पानी से बुझाने से आसानी से प्राप्त की जाती हैपरिवेश के तापमान पर, S31803 प्रयोगशाला परीक्षण डेटा के अनुसार pH 4.5 या उच्चतर पर 10 प्रतिशत NaCl नमकीन के साथ लगभग 0.1 बार (1.5 psi) H2S आंशिक दबाव तक खट्टा सेवा के लिए उपयुक्त है।उच्च H2S स्तर या उच्च तापमान खट्टे सेवा के लिए, PREN 41 या उच्चतर के साथ सुपर डुप्लेक्स ग्रेड S32750 (2507) की सिफारिश की जा सकती है। हम प्रत्येक शिपमेंट के साथ पूर्ण NACE MR0175 अनुरूपता प्रमाणपत्र प्रदान करते हैं, जिसमें कठोरता परीक्षण का दस्तावेजीकरण किया जाता है,सूक्ष्म संरचना सत्यापन, और क्रिटिकल पिटिंग तापमान के निर्धारण के लिए एएसटीएम जी48 विधि ए के अनुसार संक्षारण परीक्षण।

प्रश्न: तैयार पाइप में उचित फेराइट-ऑस्टेनिट संतुलन की जांच कैसे की जाती है?
A: The ferrite content in each heat treatment lot is measured using ASTM E562 systematic manual point count method on metallographically prepared cross-section samples examined at 400x magnification under an optical microscope after electrolytic etching in 20 percent sodium hydroxide solutionसांख्यिकीय रूप से वैध परिणाम प्राप्त करने के लिए प्रति नमूना न्यूनतम 25 क्षेत्रों की गणना की जाती है, जिसमें वॉल्यूम के अनुसार 40-60 प्रतिशत फेराइट के स्वीकृति मानदंड होते हैं। इसके अतिरिक्त,हम शिपमेंट से पहले पाइप की सतह पर तेजी से गैर विनाशकारी सत्यापन के लिए एक कैलिब्रेटेड फेरीस्कोप (चुंबकीय प्रेरण विधि) का उपयोग, बिंदु गणना संदर्भ पद्धति से संबंधित है। दोनों माप मिल परीक्षण प्रमाण पत्र पर दर्ज किए जाते हैं। उचित चरण संतुलन महत्वपूर्ण हैःअपर्याप्त फेराइट ताकत और क्लोराइड SCC प्रतिरोध को कम करता है, जबकि अत्यधिक फेराइट वेल्डिंग के दौरान भंगुरता और कम तापमान पर कम कठोरता का कारण बन सकता है।
