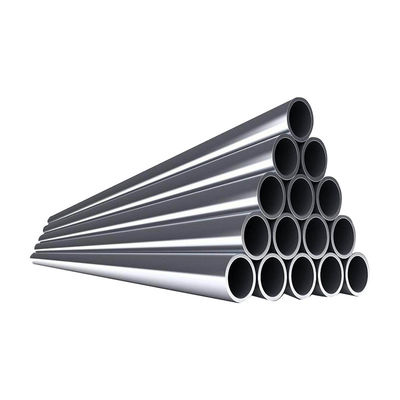

इनकोनेल 625 निकेल अलॉय सीमलेस पाइप ऑफशोर सबसी सॉर सर्विस NACE MR0175 प्रमाणित

ऑफशोर सबसी सॉर सर्विस के लिए इनकोनेल 625 निकेल अलॉय सीमलेस पाइप

इनकोनेल 625 (UNS N06625, EN 2.4856) निकेल अलॉय सीमलेस पाइप उद्योग-मानक सामग्री हैऑफशोर सबसी सॉर सर्विस अनुप्रयोगों के लिए जहां पारंपरिक स्टेनलेस स्टील और यहां तक कि डुप्लेक्स ग्रेड भी उच्च हाइड्रोजन सल्फाइड (H2S) आंशिक दबाव, अत्यधिक क्लोराइड सांद्रता और गहरे पानी के तेल और गैस उत्पादन में सामना किए जाने वाले ऊंचे तापमान के संयुक्त चुनौतियों का सामना नहीं कर सकते हैं। अद्वितीय निकेल-क्रोमियम-मोलिब्डेनम-निओबियम संरचना क्लोराइड पिटिंग और क्रेविस जंग, सल्फाइड स्ट्रेस क्रैकिंग और उच्च तापमान ऑक्सीकरण के लिए असाधारण प्रतिरोध प्रदान करती है, जिससे यह सबसी वेलहेड जंपर्स, रासायनिक इंजेक्शन लाइनों, मेथनॉल इंजेक्शन टयूबिंग, हाइड्रोलिक नियंत्रण लाइनों और 3000 मीटर से अधिक पानी की गहराई पर काम करने वाले सबसी उत्पादन प्रणालियों पर प्रक्रिया उपकरण कनेक्शन के लिए पसंदीदा सामग्री विनिर्देश बन जाता है।

सॉर सर्विस के लिए NACE MR0175/ISO 15156-3 के लिए पूरी तरह से प्रमाणित, अधिकतम परीक्षण H2S आंशिक दबाव (स्तर VII) तक कोई पर्यावरणीय प्रतिबंध नहीं है, इनकोनेल 625 सीमलेस पाइप सल्फाइड स्ट्रेस क्रैकिंग जोखिम को समाप्त करता है जो आक्रामक सॉर उत्पादन वातावरण में डुप्लेक्स और सुपर डुप्लेक्स स्टेनलेस स्टील को सीमित करता है। प्रत्येक पाइप को निर्दिष्ट यांत्रिक गुणों और संक्षारण प्रतिरोध प्राप्त करने के लिए 1090-1200 डिग्री सेल्सियस पर समाधान एनीलिंग के बाद तेजी से क्वेंचिंग से गुजरना पड़ता है, जिसे पूर्ण रासायनिक विश्लेषण, तन्यता परीक्षण, कठोरता माप (NACE प्रति अधिकतम 35 HRC), ASTM G28 विधि A के अनुसार इंटरग्रेनुलर जंग परीक्षण, और एक्स-रे फ्लोरेसेंस स्पेक्ट्रोस्कोपी का उपयोग करके 100 प्रतिशत पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI) द्वारा सत्यापित किया जाता है। सभी दस्तावेज, जिसमें मिल टेस्ट सर्टिफिकेट (EN10204 3.1), NACE अनुपालन प्रमाण पत्र, और संक्षारण परीक्षण रिपोर्ट शामिल हैं, ग्राहक डिजाइन सत्यापन और नियामक समीक्षा के लिए अंग्रेजी में प्रदान किए जाते हैं।

तकनीकी विशिष्टताएँ

ऑफशोर सबसी सॉर सर्विस के लिए मुख्य लाभ

• क्लोराइड स्ट्रेस जंग क्रैकिंग से प्रतिरक्षा: ऑस्टेनिटिक स्टेनलेस स्टील के विपरीत जो 60 डिग्री सेल्सियस से ऊपर क्लोराइड SCC के प्रति संवेदनशील होते हैं, इनकोनेल 625 सभी व्यावहारिक सेवा तापमान पर क्लोराइड स्ट्रेस जंग क्रैकिंग के लिए अनिवार्य रूप से प्रतिरक्षित है, सबसी उपकरण के लिए बिना शर्त विश्वसनीयता प्रदान करता है जहां समुद्री जल का प्रवेश या उत्पादित जल का संपर्क अपरिहार्य है।
• NACE MR0175 स्तर VII सॉर सर्विस: H2S आंशिक दबाव, क्लोराइड सांद्रता, या pH पर कोई पर्यावरणीय सीमा नहीं होने के साथ सबसे गंभीर सॉर सेवा स्थितियों के लिए प्रमाणित, आक्रामक गहरे पानी के उत्पादन वातावरण में डुप्लेक्स और सुपर डुप्लेक्स स्टेनलेस स्टील अनुप्रयोगों को बाधित करने वाली सल्फाइड स्ट्रेस क्रैकिंग अनिश्चितता को समाप्त करता है।
• समुद्री जल क्रेविस जंग प्रतिरोध: 50 से अधिक का PREN मान (2205 डुप्लेक्स के लिए 34 और 316L के लिए 24 की तुलना में) 40 डिग्री सेल्सियस तक सभी तापमानों पर स्थिर समुद्री जल में क्रेविस जंग से मुक्ति की गारंटी देता है, जो सबसी उपकरण के लिए महत्वपूर्ण है जिसे स्थापना के बाद निरीक्षण या रखरखाव नहीं किया जा सकता है।
• व्यापक तापमान क्षमता: माइनस 196 डिग्री सेल्सियस के क्रायोजेनिक एलएनजी तापमान से लेकर 980 डिग्री सेल्सियस तक निरंतर उच्च तापमान सेवा तक ऑक्सीकरण प्रतिरोध के लिए, इनकोनेल 625 किसी भी स्टेनलेस स्टील ग्रेड द्वारा बेजोड़ तापमान सीमा पर अपने यांत्रिक गुणों और संक्षारण प्रतिरोध को बनाए रखता है, जो क्रायोजेनिक गैस प्रसंस्करण से लेकर उच्च तापमान वेलस्ट्रीम उत्पादन तक के अनुप्रयोगों का समर्थन करता है।
• हाइड्रोजन एम्ब्रिटलमेंट प्रतिरोध: निकेल अलॉय की फेस-सेंटर्ड क्यूबिक (FCC) ऑस्टेनिटिक क्रिस्टल संरचना में फेरिटिक और मार्टेंसिटिक स्टील की तुलना में स्वाभाविक रूप से कम हाइड्रोजन प्रसार और उच्च घुलनशीलता होती है, जिससे कैथोडिक रूप से संरक्षित सबसी घटकों और परमाणु हाइड्रोजन चार्जिंग के साथ सॉर उत्पादन वातावरण में हाइड्रोजन एम्ब्रिटलमेंट की संवेदनशीलता नाटकीय रूप से कम हो जाती है।
• फटीग और इरोजन-संक्षारण प्रतिरोध: मोलिब्डेनम और निओबियम से उच्च कार्य कठोरता दर और ठोस-समाधान सुदृढीकरण सबसी फ्लोलाइन और चोक बॉडी आंतरिक में रेत और ठोस कणों वाले उच्च वेग मल्टीफ़ेज़ उत्पादन तरल पदार्थों में प्रवाह-प्रेरित इरोजन-संक्षारण के लिए बेहतर प्रतिरोध प्रदान करता है।

अनुप्रयोग

• सबसी वेलहेड और एक्समस ट्री घटक: रासायनिक इंजेक्शन लाइनें, मेथनॉल इंजेक्शन टयूबिंग, एनलस एक्सेस लाइनें, और सबसी वेलहेड और क्रिसमस ट्री असेंबली पर हाइड्रोलिक नियंत्रण टयूबिंग जो 3000 मीटर तक पानी की गहराई में H2S, CO2, क्लोराइड और मौलिक सल्फर युक्त उत्पादित तरल पदार्थों के सीधे संपर्क में काम करते हैं।
• सबसी मैनिफोल्ड और फ्लोलाइन: सबसी उत्पादन मैनिफोल्ड और पाइपलाइन एंड टर्मिनेशन (PLETs) पर छोटे-बोर उपकरण टयूबिंग, दबाव ट्रांसमीटर आवेग लाइनें, रासायनिक इंजेक्शन क्विल्स, और नमूना प्रणाली इंटरकनेक्टिंग पाइपवर्क जिन्हें NACE अनुपालन और समुद्री जल संक्षारण प्रतिरक्षा की आवश्यकता होती है।
• अम्बिलिकल ट्यूब बंडल: स्टील ट्यूब अम्बिलिकल में सुपर-डुप्लेक्स ट्यूब बंडल को आक्रामक उत्पादन रसायन विज्ञान वाले गहरे पानी के क्षेत्रों के लिए इनकोनेल 625 द्वारा तेजी से बदला जा रहा है, जो FPSO टरेट और समुद्री तल के बीच गतिशील अम्बिलिकल सेवा के दौरान बेहतर फटीग जीवन प्रदान करता है।
• डाउनहोल कंप्लीशन उपकरण: रासायनिक इंजेक्शन मैंड्रेल, गैस लिफ्ट वाल्व हाउसिंग, सबसरफेस सेफ्टी वाल्व कंट्रोल लाइन टयूबिंग, और उच्च दबाव उच्च तापमान (HPHT) कुओं में स्थायी डाउनहोल गेज केबल एनकैप्सुलेशन जिसमें H2S और CO2 आंशिक दबाव प्रत्येक 10 बार से अधिक होता है।
• टॉपसाइड्स प्रोसेस पाइपिंग: उत्पादित जल उपचार रासायनिक इंजेक्शन, कच्चे मल्टीफ़ेज़ उत्पादन को संभालने वाली वेल टेस्ट सेपरेटर इनलेट पाइपिंग, फ्लेयर नॉकआउट ड्रम ड्रेन लाइनें, और ऑफशोर उत्पादन प्लेटफार्मों और FPSOs पर आक्रामक तरल पदार्थों को संभालने वाली बंद ड्रेन सिस्टम।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सुपर डुप्लेक्स स्टेनलेस स्टील के बजाय इनकोनेल 625 को ऑफशोर सबसी सॉर सर्विस के लिए क्यों निर्दिष्ट किया गया है?
उत्तर: जबकि UNS S32750 (2507) जैसे सुपर डुप्लेक्स स्टेनलेस स्टील कई ऑफशोर अनुप्रयोगों के लिए ताकत और संक्षारण प्रतिरोध का एक उत्कृष्ट संयोजन प्रदान करते हैं, उनके पास NACE MR0175/ISO 15156 के तहत परिभाषित पर्यावरणीय सीमाएं हैं जो गंभीर सॉर स्थितियों में उनके उपयोग को प्रतिबंधित करती हैं। सुपर डुप्लेक्स ग्रेड 4.5 या उससे ऊपर pH पर 10 प्रतिशत NaCl ब्राइन तक परिवेश तापमान पर लगभग 0.1-0.2 बार H2S आंशिक दबाव तक सीमित हैं। इनकोनेल 625 को NACE MR0175 स्तर VII के तहत ऐसी कोई पर्यावरणीय सीमा नहीं है, जिससे यह डिफ़ॉल्ट सामग्री विनिर्देश बन जाता है जब H2S स्तर, क्लोराइड सांद्रता, या मौलिक सल्फर की उपस्थिति डुप्लेक्स सीमाओं से अधिक हो जाती है। इसके अतिरिक्त, इनकोनेल 625 समुद्री जल में बेहतर क्रेविस जंग प्रतिरोध प्रदान करता है (सुपर डुप्लेक्स के लिए 41 की तुलना में PREN 50 से अधिक), जो सबसी उपकरण के लिए महत्वपूर्ण है जिसका स्थापना के बाद निरीक्षण या रखरखाव नहीं किया जा सकता है।

प्रश्न: इनकोनेल 625 सीमलेस पाइप के लिए विशिष्ट लीड टाइम क्या है और कौन से दस्तावेज प्रदान किए जाते हैं?
उत्तर: इनकोनेल 625 सीमलेस पाइप के लिए मानक उत्पादन लीड टाइम ऑर्डर की पुष्टि से 20-35 कार्य दिवस है, जो आयामों, मात्रा और वर्तमान मिल उत्पादन शेड्यूलिंग पर निर्भर करता है। सामान्य आकारों (1/2 इंच से 4 इंच NPS SCH 40S और SCH 80S में) के लिए मिल स्टॉक उपलब्धता डिलीवरी को 10-15 कार्य दिवस तक कम कर सकती है। प्रत्येक शिपमेंट के साथ प्रदान किए गए दस्तावेजों में शामिल हैं: रासायनिक संरचना, तन्यता और यील्ड स्ट्रेंथ, दीर्घीकरण, कठोरता, और हीट ट्रीटमेंट पैरामीटर दिखाने वाला EN10204 3.1 प्रति सामग्री टेस्ट सर्टिफिकेट; NACE MR0175/ISO 15156 अनुपालन प्रमाण पत्र; 100 प्रतिशत पाइपों के लिए पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI) रिपोर्ट; ASTM G28 विधि A इंटरग्रेनुलर जंग परीक्षण रिपोर्ट; अल्ट्रासोनिक और एडी करंट परीक्षण रिपोर्ट; हाइड्रोस्टैटिक परीक्षण प्रमाणन; और आयामी निरीक्षण रिपोर्ट। DNV, ABS, ब्यूरो वेरिटास, या लॉयड्स रजिस्टर से तीसरे पक्ष के निरीक्षक की गवाही के साथ EN10204 3.2 प्रमाणन अनुरोध पर उपलब्ध है।

प्रश्न: कैथोडिक सुरक्षा लागू होने पर इनकोनेल 625 समुद्री जल में कैसा प्रदर्शन करता है?
उत्तर: इनकोनेल 625 ऑफशोर संरचनाओं और सबसी उपकरणों पर आमतौर पर उपयोग किए जाने वाले कैथोडिक सुरक्षा (CP) सिस्टम के साथ पूरी तरह से संगत है। उच्च शक्ति कम मिश्र धातु स्टील्स के विपरीत जो CP के तहत हाइड्रोजन एम्ब्रिटलमेंट के प्रति संवेदनशील होते हैं, या टाइटेनियम अलॉय जो बहुत नकारात्मक क्षमता पर हाइड्राइड गठन से पीड़ित हो सकते हैं, इनकोनेल 625 CP स्थितियों के तहत अपने यांत्रिक गुणों और संक्षारण प्रतिरोध को बनाए रखता है। हाइड्रोजन एम्ब्रिटलमेंट के प्रति अंतर्निहित प्रतिरोध असाधारण समुद्री जल संक्षारण प्रतिरोध के साथ मिलकर इसका मतलब है कि इनकोनेल 625 घटकों को कार्बन स्टील संरचना की सुरक्षा करने वाले समान CP सिस्टम से सुरक्षित रूप से जोड़ा जा सकता है, जिसके लिए विद्युत अलगाव की आवश्यकता नहीं होती है। यह डाइइलेक्ट्रिक अलगाव जोड़ों और उनके संबंधित रखरखाव और निरीक्षण आवश्यकताओं की आवश्यकता को समाप्त करके सबसी डिजाइन को सरल बनाता है।

प्रश्न: क्या सॉर सर्विस में इनकोनेल 625 पाइप के लिए पोस्ट-वेल्ड हीट ट्रीटमेंट (PWHT) आवश्यक है?
उत्तर: ASTM B444 प्रति समाधान-एनील्ड ग्रेड 1 का उपयोग करने वाले अधिकांश सबसी सॉर सर्विस अनुप्रयोगों के लिए, मिलान संरचना इनकोनेल 625 फिलर धातु (ERNiCrMo-3) और योग्य वेल्डिंग प्रक्रियाओं के साथ उपयोग किए जाने पर पोस्ट-वेल्ड हीट ट्रीटमेंट (PWHT) की आम तौर पर आवश्यकता नहीं होती है। अलॉय डिजाइन निओबियम-स्थिर रसायन विज्ञान के माध्यम से वेल्डिंग के दौरान संवेदीकरण को रोकता है, जो क्रोमियम कार्बाइड की तुलना में स्थिर निओबियम कार्बाइड बनाता है, संक्षारण प्रतिरोध के लिए ठोस समाधान में क्रोमियम सामग्री को बनाए रखता है। हालांकि, सबसे महत्वपूर्ण NACE MR0175 अनुप्रयोगों के लिए, कुछ अंतिम-उपयोगकर्ता वेल्डमेंट माइक्रो-सेग्रीगेशन को खत्म करने और वेल्डेड असेंबली में समान संक्षारण प्रतिरोध सुनिश्चित करने के लिए वेल्डिंग के बाद 1090-1200 डिग्री सेल्सियस पर समाधान एनीलिंग निर्दिष्ट करते हैं। हम वास्तविक सेवा स्थितियों और डिजाइन कोड आवश्यकताओं के आधार पर निश्चित PWHT आवश्यकताओं के लिए विशिष्ट परियोजना वेल्डिंग विनिर्देश और संक्षारण इंजीनियर से परामर्श करने की सलाह देते हैं।
