हाइड्रोस्टैटिक दबाव परीक्षण स्टेनलेस स्टील बट वेल्ड बराबर टी ASME B16.9 SCH40
| उत्पत्ति के प्लेस | झेजियांग, चीन |
|---|---|
| ब्रांड नाम | WNRLN |
| प्रमाणन | ISO 9001:2015, EN 10204 3.1 MTR |
| मॉडल संख्या | HT-TEE-SCH40 |
| न्यूनतम आदेश मात्रा | 10 टुकड़े |
| मूल्य | USD 10-120 / Piece |
| पैकेजिंग विवरण | व्यक्तिगत सुरक्षा के साथ समुद्र में चलने लायक लकड़ी के डिब्बे या पट्टियाँ |
| प्रसव के समय | स्टॉक के लिए 5-7 कार्य दिवस, उत्पादन के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | प्रति माह 10000 टुकड़े |
उत्पाद विवरण
| प्रोडक्ट का नाम | हाइड्रोस्टैटिक परीक्षणित स्टेनलेस स्टील बट वेल्ड समान टी | परीक्षण पद्धति | 1.5x डिज़ाइन दबाव पर हाइड्रोस्टैटिक दबाव परीक्षण |
|---|---|---|---|
| मानक | एएसएमई बी16.9, एएसटीएम ए403 | दीवार की मोटाई | SCH40/SCH40S |
| प्रमाणन | EN 10204 3.1 MTR, Hydrostatic Test Report | आवेदन | तेल और गैस, बिजली उत्पादन, जल उपचार, प्रक्रिया पाइपिंग |
| प्रमुखता देना | हाइड्रोस्टैटिक परीक्षण टी,स्टेनलेस बट वेल्ड टी,दबाव परीक्षण पाइप फिटिंग |
||
उत्पाद विवरण

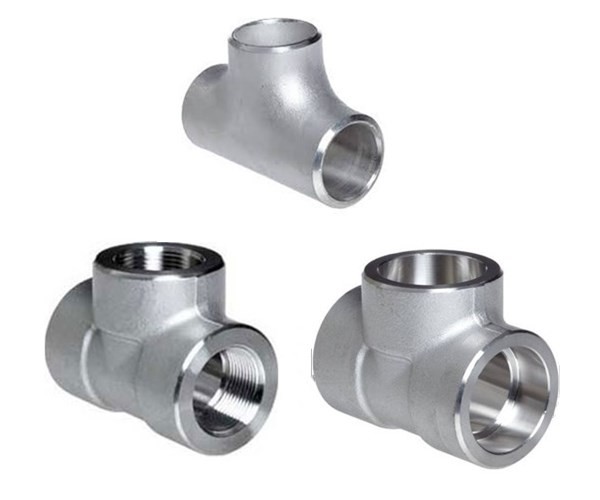

हाइड्रोस्टैटिक प्रेशर टेस्टेड स्टेनलेस स्टील बट वेल्ड इक्वल टी ASME B16.9 SCH40
The हाइड्रोस्टैटिक प्रेशर टेस्टेड स्टेनलेस स्टील बट वेल्ड इक्वल टी ASME B16.9 आयामी मानकों के अनुसार निर्मित है और संरचनात्मक अखंडता और लीक-टाइट प्रदर्शन को सत्यापित करने के लिए कठोर हाइड्रोस्टैटिक दबाव परीक्षण से गुजरता है। प्रत्येक फिटिंग को व्यक्तिगत रूप से डिज़ाइन दबाव रेटिंग के 1.5 गुना के हाइड्रोस्टैटिक परीक्षण दबाव पर सब्जेक्ट किया जाता है, जिसे लागू कोड आवश्यकताओं के अनुसार न्यूनतम अवधि के लिए रखा जाता है।
यह हाइड्रोस्टैटिक प्रेशर टेस्टेड स्टेनलेस स्टील बट वेल्ड इक्वल टी WP304, WP304L, WP316, WP316L, WP321, और WP347 सहित कई ग्रेडों में उपलब्ध है, जिसमें SCH40 दीवार की मोटाई सामान्य औद्योगिक पाइपिंग सिस्टम के लिए दबाव क्षमता और सामग्री अर्थव्यवस्था का एक इष्टतम संतुलन प्रदान करती है। व्यापक परीक्षण प्रोटोकॉल में दृश्य निरीक्षण, आयामी सत्यापन, और पूर्ण पता लगाने की क्षमता के लिए सामग्री परीक्षण रिपोर्ट (MTR EN 10204 3.1) के साथ प्रमाणित हाइड्रोस्टैटिक दबाव परीक्षण शामिल है।
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देशन |
|---|---|
| मानक | ASME B16.9, ASTM A403 |
| सामग्री विकल्प | WP304, WP304L, WP316L, WP321, WP347, S31803 |
| प्रकार | इक्वल टी (स्ट्रेट टी) |
| आकार सीमा | 1/2" - 24" (DN15 - DN600) सीमलेस |
| दीवार की मोटाई | SCH40 / SCH40S |
| दबाव परीक्षण | हाइड्रोस्टैटिक टेस्ट 1.5x डिज़ाइन प्रेशर, प्रति ASME B31.3 |
| एंड कनेक्शन | बट वेल्डिंग के लिए बेवल एंड प्रति ASME B16.25 |
| परीक्षण मानक | हाइड्रोस्टैटिक प्रेशर टेस्ट, विजुअल इंस्पेक्शन, डायमेंशनल चेक |
| परीक्षण अवधि | 2" तक के आकार के लिए न्यूनतम 30 सेकंड, 2.5"-8" के लिए 60 सेकंड, 10" और उससे ऊपर के लिए 120 सेकंड |
| प्रमाणन | EN 10204 3.1 MTR, हाइड्रोस्टैटिक टेस्ट रिपोर्ट, NDT रिपोर्ट उपलब्ध |
मुख्य लाभ और अनुप्रयोग क्षेत्र
- सत्यापित लीक-टाइट प्रदर्शन: प्रत्येक हाइड्रोस्टैटिक प्रेशर टेस्टेड स्टेनलेस स्टील बट वेल्ड इक्वल टी को शिपमेंट से पहले प्रमाणित परीक्षण दबाव पर शून्य रिसाव सुनिश्चित करने के लिए व्यक्तिगत रूप से दबाव और निरीक्षण किया जाता है।
- पूर्ण सामग्री पता लगाने की क्षमता: पूर्ण दस्तावेज़ीकरण पैकेज में प्रत्येक फिटिंग के लिए EN 10204 3.1 सामग्री परीक्षण प्रमाण पत्र, हाइड्रोस्टैटिक परीक्षण रिपोर्ट और हीट नंबर पता लगाने की क्षमता शामिल है।
- तेल और गैस पाइपलाइन सिस्टम: दबाव-परीक्षण अखंडता सत्यापन की आवश्यकता वाले अपस्ट्रीम, मिडस्ट्रीम और डाउनस्ट्रीम हाइड्रोकार्बन परिवहन के लिए उपयुक्त।
- बिजली उत्पादन संयंत्र: कड़े परीक्षण आवश्यकताओं वाले थर्मल, परमाणु और संयुक्त-चक्र बिजली सुविधाओं में उच्च-विश्वसनीयता पाइपिंग सिस्टम के लिए आदर्श।
- जल उपचार और विलवणीकरण: RO विलवणीकरण संयंत्रों और नगरपालिका जल उपचार उच्च दबाव पाइपिंग नेटवर्क में आश्वस्त लीक-टाइट प्रदर्शन प्रदान करता है।
- औद्योगिक प्रक्रिया पाइपिंग: विनिर्माण सुविधाओं में भाप, संपीड़ित हवा और प्रक्रिया द्रव वितरण प्रणालियों के लिए मांग आवश्यकताओं को पूरा करता है।
अक्सर पूछे जाने वाले प्रश्न
प्र: आपके स्टेनलेस स्टील बट वेल्ड इक्वल टी पर क्या हाइड्रोस्टैटिक परीक्षण दबाव लागू किया जाता है?
उ: हमारे हाइड्रोस्टैटिक प्रेशर टेस्टेड स्टेनलेस स्टील बट वेल्ड इक्वल टी फिटिंग का परीक्षण ASME B31.3 आवश्यकताओं के अनुसार दी गई सामग्री ग्रेड, आकार और दीवार की मोटाई वर्ग के लिए अधिकतम स्वीकार्य कार्य दबाव (MAWP) के 1.5 गुना पर किया जाता है। एक विशिष्ट SCH40 WP316L टी के लिए, हाइड्रोस्टैटिक परीक्षण दबाव की गणना परीक्षण तापमान पर सामग्री के स्वीकार्य तनाव के आधार पर की जाती है। हम ASME B16.9 और B31.3 परीक्षण प्रोटोकॉल का सख्ती से पालन करते हैं। प्रत्येक टी को दबाव में रखा जाता है, कोड-निर्दिष्ट अवधि के लिए रखा जाता है, और किसी भी रिसाव या विरूपण के लिए निरीक्षण किया जाता है। वास्तविक परीक्षण दबाव, अवधि और परिणामों को प्रलेखित करने वाले फैक्ट्री परीक्षण प्रमाण पत्र प्रत्येक शिपमेंट के साथ प्रदान किए जाते हैं।
प्र: क्या हाइड्रोस्टैटिक परीक्षण स्टेनलेस स्टील टी के सामग्री गुणों को प्रभावित करता है?
उ: स्टेनलेस स्टील बट वेल्ड इक्वल टी फिटिंग का ठीक से आयोजित हाइड्रोस्टैटिक दबाव परीक्षण सामग्री गुणों को प्रतिकूल रूप से प्रभावित नहीं करता है। हाइड्रोस्टैटिक परीक्षण पानी को परीक्षण माध्यम के रूप में उपयोग करता है, और परीक्षण दबाव सामग्री की लोचदार सीमा के भीतर बनाए रखा जाता है। WP304L और WP316L जैसे ऑस्टेनिटिक स्टेनलेस स्टील ग्रेड के लिए, 1.5x डिज़ाइन दबाव आमतौर पर परिवेश के तापमान पर उपज शक्ति से काफी नीचे रहता है। परीक्षण के बाद जल निकासी और सुखाने की प्रक्रियाएं पानी के दाग या सूक्ष्मजीवविज्ञानी रूप से प्रभावित संक्षारण को रोकती हैं। हमारे हाइड्रोस्टैटिक प्रेशर टेस्टेड टी का परीक्षण के बाद पूरी तरह से सुखाया जाता है और पैकेजिंग से पहले उचित सतह संरक्षण उपचार के साथ संरक्षित किया जाता है।
प्र: क्या आप स्टेनलेस स्टील बट वेल्ड टी के लिए हाइड्रोस्टैटिक परीक्षण के अलावा NDT प्रदान कर सकते हैं?
उ: हाँ, मानक हाइड्रोस्टैटिक दबाव परीक्षण से परे, हम स्टेनलेस स्टील बट वेल्ड इक्वल टी फिटिंग के लिए पूरक गैर-विनाशकारी परीक्षण (NDT) प्रदान करते हैं। उपलब्ध NDT विधियों में रेडियोग्राफिक परीक्षण (RT), अल्ट्रासोनिक परीक्षण (UT), डाई पेनिट्रेंट परीक्षण (PT), चुंबकीय कण परीक्षण (MT), और सकारात्मक सामग्री पहचान (PMI) शामिल हैं। इन अतिरिक्त परीक्षणों को ऑर्डर के समय निर्दिष्ट किया जा सकता है और प्रमाणित NDT लेवल II/III निरीक्षकों द्वारा किया जाता है। हाइड्रोस्टैटिक दबाव परीक्षण और EN 10204 3.1 सामग्री प्रमाणन के साथ मिलकर, हमारा व्यापक गुणवत्ता आश्वासन कार्यक्रम महत्वपूर्ण सेवा अनुप्रयोगों के लिए उत्पाद अखंडता में पूर्ण विश्वास प्रदान करता है।
