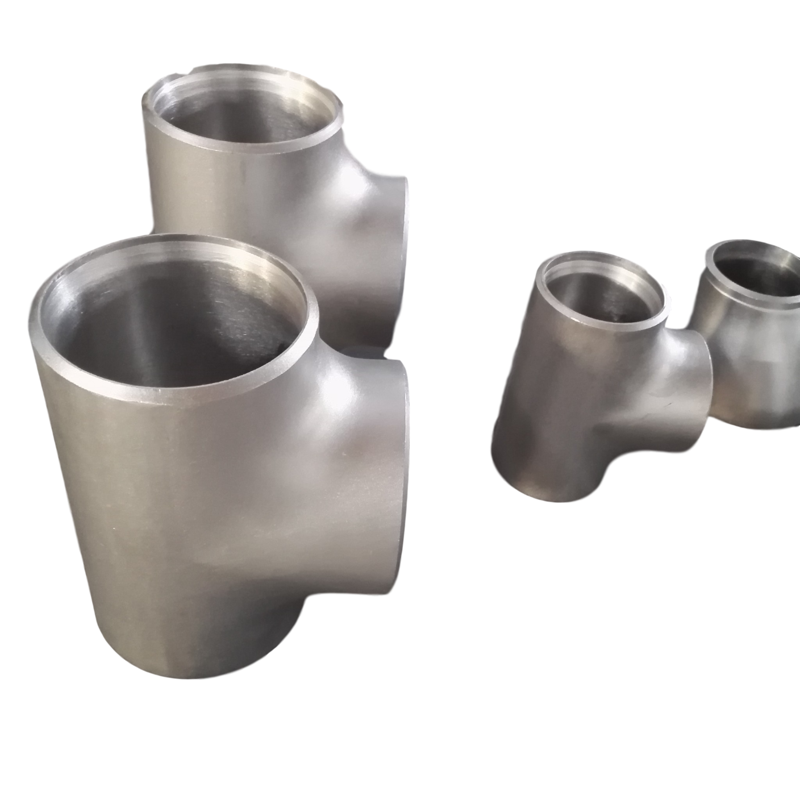

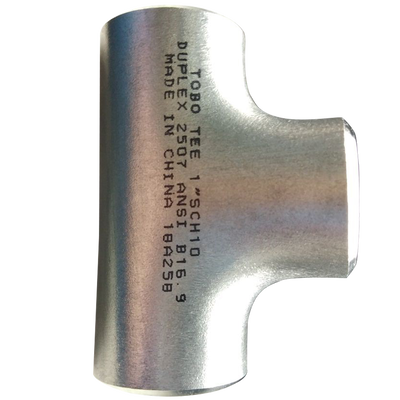

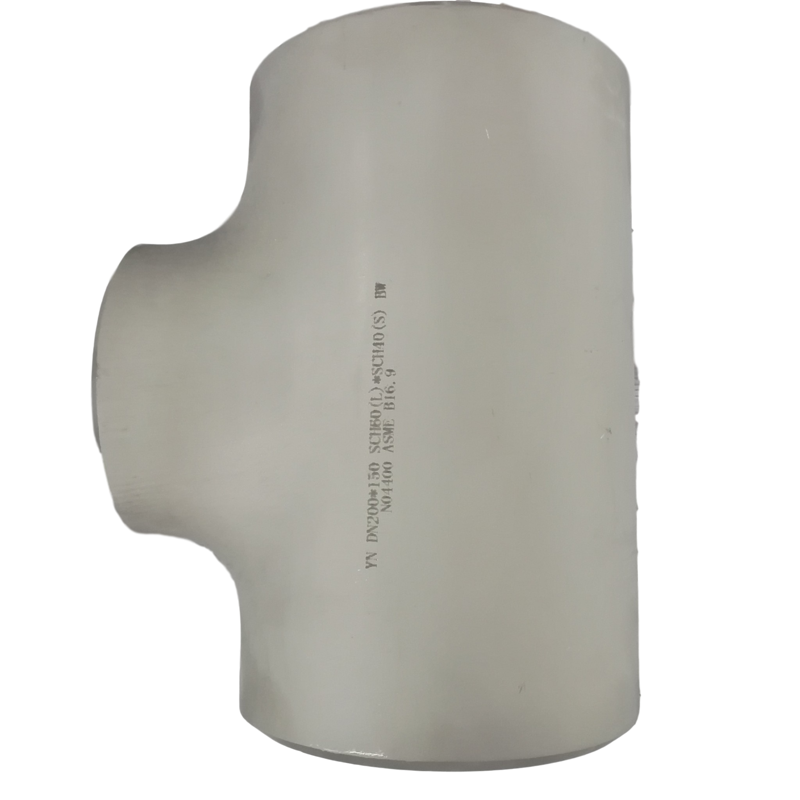

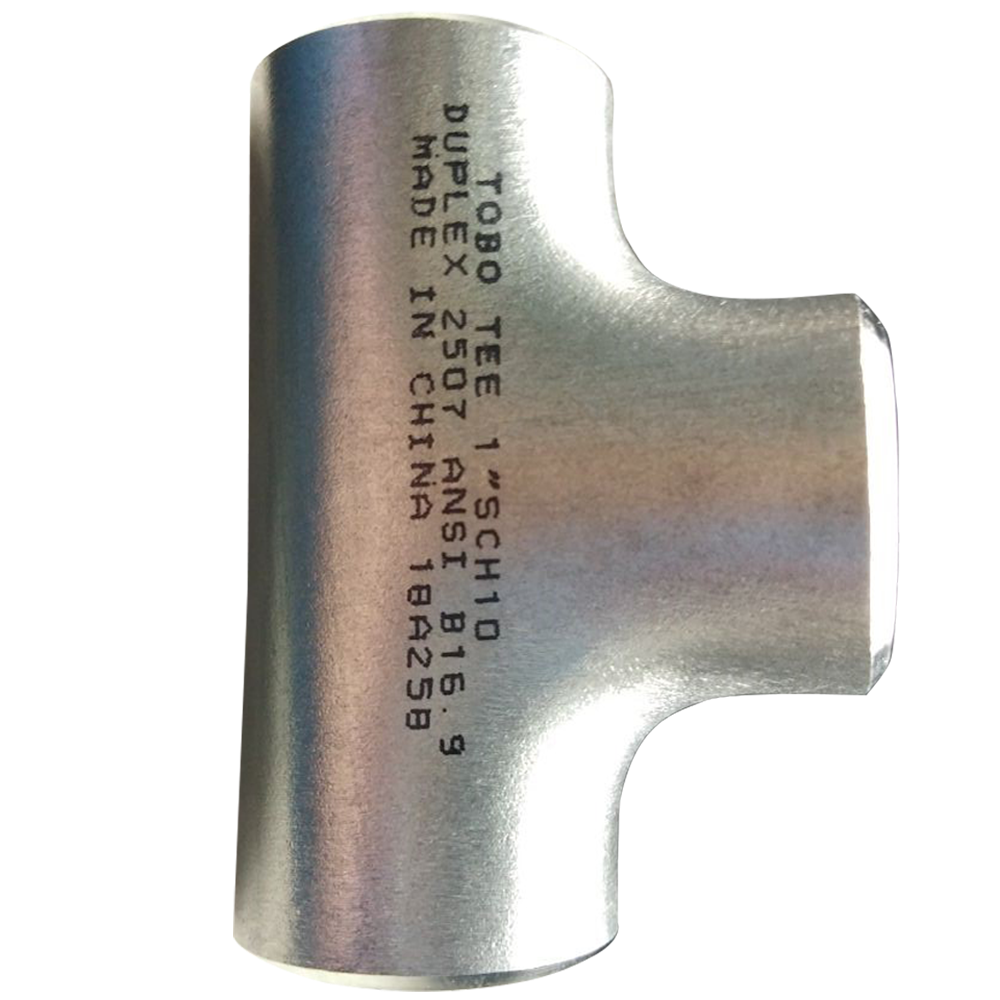

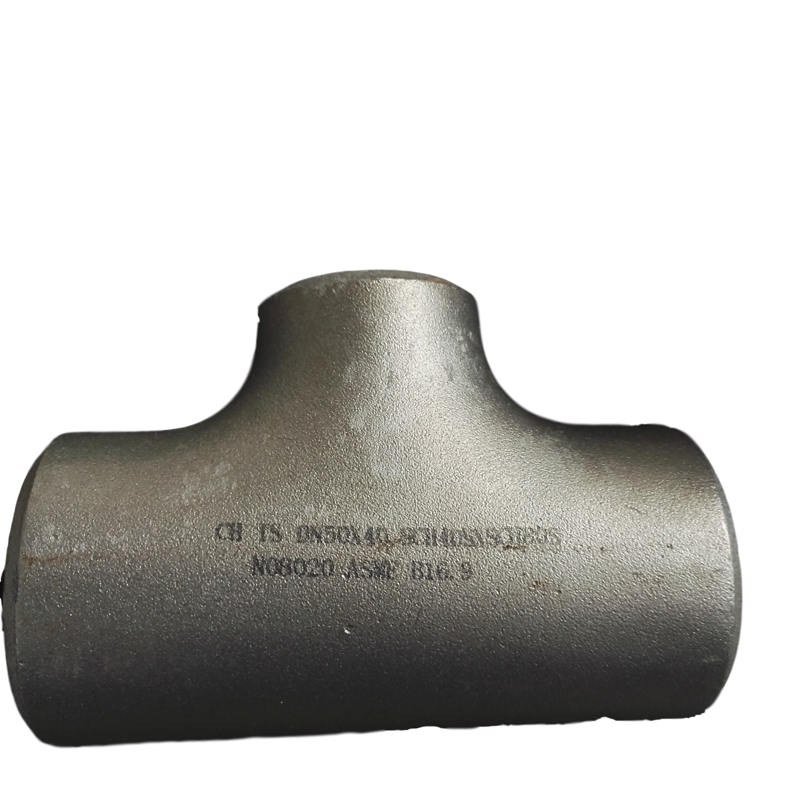

हाई प्रेशर क्लास 600 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी एएसटीएम A403 WP304L
| उत्पत्ति के प्लेस | झेजियांग, चीन |
|---|---|
| ब्रांड नाम | WNRLN |
| प्रमाणन | ISO 9001:2015, ASME B16.9 Compliant |
| मॉडल संख्या | HP600-RT-WP304L |
| न्यूनतम आदेश मात्रा | 10 टुकड़े |
| मूल्य | USD 18-200 / Piece |
| पैकेजिंग विवरण | व्यक्तिगत फिटिंग सुरक्षा के साथ समुद्र में चलने योग्य लकड़ी के मामले |
| प्रसव के समय | स्टॉक के लिए 5-7 कार्य दिवस, उत्पादन के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | प्रति माह 8000 टुकड़े |
उत्पाद विवरण
| प्रोडक्ट का नाम | कक्षा 600 उच्च दबाव स्टेनलेस स्टील कम करने वाली टी | दबाव वर्ग | कक्षा 600 (पीएन100) |
|---|---|---|---|
| सामग्री ग्रेड | एएसटीएम A403 WP304L | प्रकार | कम करने वाली टी (असमान टी) |
| दीवार की मोटाई | SCH80/SCH80S/SCH160 | आवेदन | उच्च दबाव भाप, हाइड्रोलिक सिस्टम, रिफाइनरी प्रक्रिया, रासायनिक इंजेक्शन |
| प्रमुखता देना | उच्च दबाव कम करने वाली टी,वर्ग 600 स्टेनलेस टी,WP304L बट वेल्ड फिटिंग |
||
उत्पाद विवरण
उच्च दबाव वर्ग 600 स्टेनलेस स्टील कम करने वाली बट वेल्ड टी ASTM A403 WP304L
दउच्च दबाव वर्ग 600 स्टेनलेस स्टील घटाने बट वेल्ड टीउच्च दबाव पाइपिंग की मांग की परिस्थितियों का सामना करने के लिए डिज़ाइन और निर्मित किया गया है। ASTM A403 ग्रेड WP304L ऑस्टेनिटिक स्टेनलेस स्टील से निर्मित,यह वर्ग 600 के दबाव को कम करने वाली टीई ASME B16 के अनुरूप है.9 ASME B16.5 वर्ग 600 फ्लैंज मिलान विनिर्देशों के अनुसार दबाव-तापमान नामों के साथ आयामी मानक।
कम करने वाला विन्यास पूर्ण दबाव अखंडता बनाए रखते हुए शाखा कनेक्शन में निर्बाध व्यास संक्रमण की अनुमति देता है।प्रत्येक उच्च दबाव वर्ग 600 स्टेनलेस स्टील घटाने बट वेल्ड टी दबाव प्रतिधारण के लिए अनुकूलित दीवार मोटाई सुविधाएँयह फिटिंग उच्च दबाव वाली भाप लाइनों सहित अनुप्रयोगों के लिए डिज़ाइन की गई है।हाइड्रोलिक सिस्टम, और प्रक्रिया पाइपिंग जहां विश्वसनीय दबाव नियंत्रण आवश्यक है।
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का ग्रेड | ASTM A403 WP304L / UNS S30403 / 1.4307 |
| दबाव वर्ग | वर्ग 600 (एन 1092-1 समकक्ष के अनुसार पीएन100) |
| प्रकार | टी (असमान टी) को कम करना |
| आकार सीमा | 1/2" - 24" (DN15 - DN600) |
| दीवार की मोटाई | SCH80 / SCH80S / SCH160 (आकार आवश्यकताओं के अनुसार) |
| मानक | एएसएमई बी169, ASTM A403, ASME B16.5 दबाव वर्ग |
| उत्पादन | सीमलेस (अप करने के लिए 24"), वेल्डेड (26 "और ऊपर) |
| अंत की तैयारी | एएसएमई बी16 के अनुसार बेवल एंड25, 37.5° ±2.5° |
| परीक्षण | हाइड्रोस्टैटिक परीक्षण, रेडियोग्राफिक परीक्षण (आरटी) उपलब्ध है |
| तापमान सीमा | -196°C से +400°C (दबाव घटाने की तालिकाओं के अनुसार) |
प्रमुख लाभ और अनुप्रयोग क्षेत्र
- प्रमाणित वर्ग 600 दबाव रेटिंगःप्रत्येक उच्च दबाव वर्ग 600 स्टेनलेस स्टील कम करने वाले बट वेल्ड टी को PN100/क्लास 600 दबाव वर्ग के लिए उपयुक्त दीवार मोटाई के साथ डिजाइन किया गया है, जिसे 1 पर हाइड्रोस्टैटिक परीक्षण के माध्यम से सत्यापित किया गया है।5 गुना नामित दबाव
- विश्वसनीय व्यास संक्रमणःकम करने वाला डिजाइन बड़े मुख्य पाइप से छोटे शाखा में चिकनी प्रवाह संक्रमण की अनुमति देता है, उच्च दबाव की स्थिति में शाखा कनेक्शन बिंदु पर प्रवाह अशांति और क्षरण को कम करता है
- उच्च दबाव वाली भाप प्रणालियाँ:विद्युत संयंत्रों और औद्योगिक सुविधाओं में अति गरम भाप वितरण नेटवर्क के लिए उपयुक्त है, जिन्हें वर्ग 600 के दबाव नियंत्रण की आवश्यकता होती है
- हाइड्रोलिक और प्यूरेमेटिक सिस्टम:उच्च दबाव हाइड्रोलिक तेल और संपीड़ित गैस वितरण के लिए डिज़ाइन किया गया, सत्यापित दबाव अखंडता और लीक-टाइट प्रदर्शन के साथ
- रिफाइनरी प्रक्रिया इकाइयां:हाइड्रोप्रोसेसिंग, उत्प्रेरक सुधार और उच्च दबाव पर काम करने वाले अन्य रिफाइनरी यूनिट पाइपिंग के लिए आदर्श
- रासायनिक इंजेक्शन प्रणालीःपेट्रोकेमिकल और अपतटीय प्रसंस्करण सुविधाओं में उच्च दबाव रासायनिक इंजेक्शन और खुराक लाइनों के लिए आवश्यकताओं को पूरा करता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: स्टेनलेस स्टील की कम करने वाली बट वेल्ड टी के लिए क्लास 600 दबाव रेटिंग का क्या अर्थ है?
A: हमारे स्टेनलेस स्टील के कम करने वाले बट वेल्ड टी के लिए वर्ग 600 दबाव रेटिंग कक्षा 600 के लिए ASME B16.5 में परिभाषित दबाव-तापमान रेटिंग प्रणाली से मेल खाती है।परिवेश के तापमान पर (38°C तक), वर्ग 600 के लिए अधिकतम अनुमेय कार्य दबाव लगभग 102 बार (1480 पीएसआई) WP304L सामग्री के लिए है।अनुमेय दबाव मानक अवमूल्यन तालिकाओं के अनुसार घटता है. Our high pressure Class 600 stainless steel reducing butt weld tee fittings feature proportionally thicker walls (typically SCH80 or SCH160 for smaller sizes) to maintain full Class 600 pressure containmentप्रत्येक फिटिंग को वर्ग 600 के फ्लैंग्ड कनेक्शनों की दबाव क्षमता से मेल खाने के लिए डिज़ाइन किया गया है, जिससे पूरे सिस्टम में दबाव अखंडता सुनिश्चित होती है।
प्रश्न: क्या आप गैर-मानक आकार संयोजनों के साथ उच्च दबाव घटाने वाली टी आपूर्ति कर सकते हैं?
एकः हाँ हम कस्टम उच्च दबाव वर्ग 600 स्टेनलेस स्टील कम करने बट वेल्ड टी के साथ ग्राहक निर्दिष्ट आकार संयोजनों का निर्माण. आम कम करने विन्यास में शामिल हैं 6 "x4", 8 "x6", 10 "x8",12 "x6", और अन्य गैर-मानक संयोजन. प्रत्येक कस्टम घटाने टी लागू होने पर ASME B31.3 क्षेत्र प्रतिस्थापन नियमों के अनुसार शाखा चौराहे पर उचित सुदृढीकरण के साथ इंजीनियर है.शाखा आउटलेट की दीवार की मोटाई वर्ग 600 के पूर्ण दबाव रेटिंग को बनाए रखते हुए छोटे व्यास के लिए उचित आकार हैसभी कस्टम डिजाइन हमारे इंजीनियरिंग समीक्षा और हाइड्रोस्टैटिक दबाव परीक्षण सत्यापन द्वारा समर्थित हैं।
प्रश्न: बट वेल्ड टी के लिए SCH80 और क्लास 600 के बीच क्या अंतर है?
उत्तरः अनुसूची (SCH80, SCH160) किसी दिए गए पाइप आकार के लिए दीवार की मोटाई को परिभाषित करती है, जबकि वर्ग 600 दबाव-तापमान रेटिंग को परिभाषित करता है।हमारे उच्च दबाव वर्ग 600 स्टेनलेस स्टील घटाने बट वेल्ड टी के लिएएनपीएस 1/2 "-8" के लिए, SCH80 दीवार की मोटाई आम तौर पर वर्ग 600 की आवश्यकताओं को पूरा करती है, जबकि बड़े आकारों के लिए वर्ग 600 के दबाव रेटिंग को पूरा करने के लिए SCH160 या कस्टम दीवार मोटाई की आवश्यकता हो सकती है।कार्यक्रम और कक्षा के बीच संबंध सामग्री ग्रेड पर निर्भर करता हैहम वर्ग 600 अनुपालन की पुष्टि करने के लिए प्रत्येक आकार और अनुसूची संयोजन के लिए इंजीनियरिंग सत्यापन करते हैं।हमारी तकनीकी टीम दबाव सहित अपने विशिष्ट डिजाइन की स्थिति के आधार पर उपयुक्त दीवार मोटाई सिफारिश प्रदान कर सकते हैं, तापमान, और संक्षारण भत्ता।
