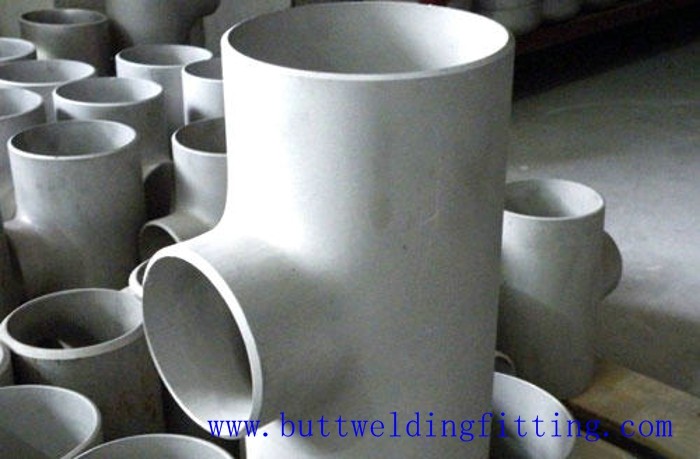

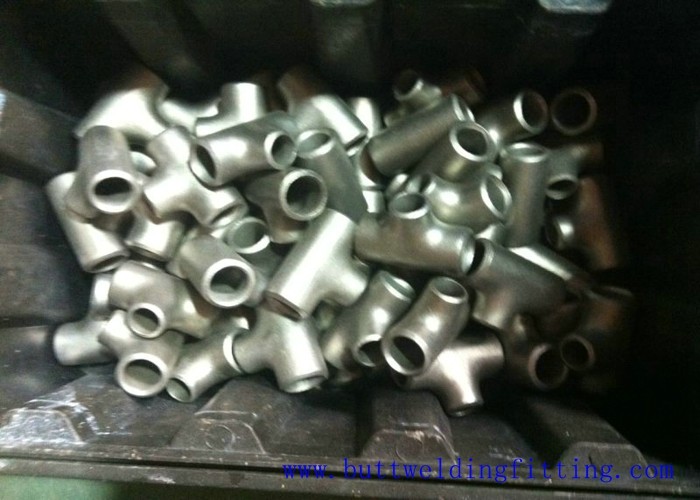

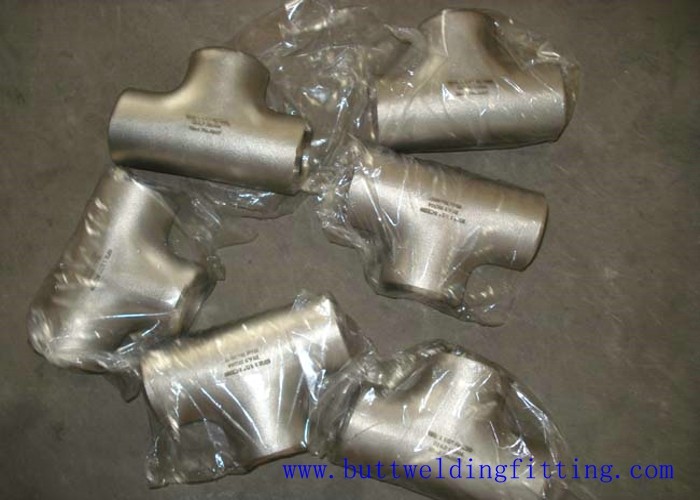

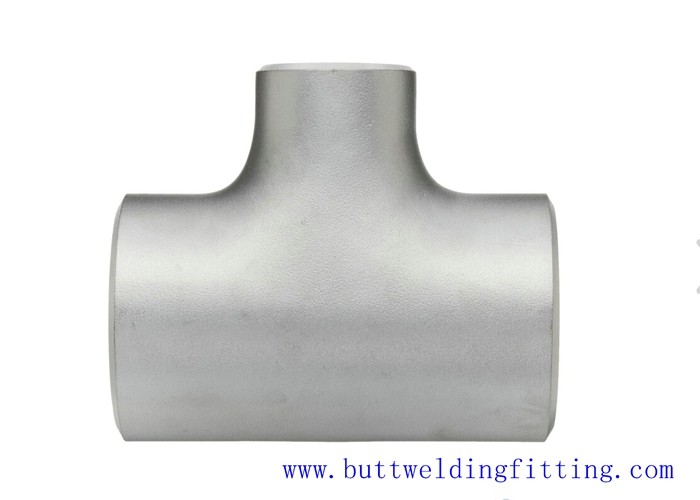

बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील घटाने बट वेल्ड टी ASTM A815 S31803
| उत्पत्ति के प्लेस | झेजियांग, चीन |
|---|---|
| ब्रांड नाम | WNRLN |
| प्रमाणन | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| मॉडल संख्या | एलडी1200-डीएसएस-टीईई |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा (कस्टम बड़ा व्यास) |
| मूल्य | USD 500-5000+ / Piece |
| पैकेजिंग विवरण | बड़े व्यास की फिटिंग, समुद्र में चलने योग्य सुरक्षा के लिए आंतरिक ब्रेसिंग के साथ कस्टम स्टील फ्रेम |
| प्रसव के समय | कस्टम बड़े व्यास निर्माण के लिए 25-45 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी |
| आपूर्ति की क्षमता | प्रति माह 500 टुकड़े |
उत्पाद विवरण
| प्रोडक्ट का नाम | बड़े व्यास वाली कस्टम DN1200 डुप्लेक्स स्टेनलेस स्टील रिड्यूसिंग टी | सामग्री ग्रेड | एएसटीएम ए815 डुप्लेक्स यूएनएस एस31803 / 1.4462 (2205) |
|---|---|---|---|
| अधिकतम व्यास | डीएन1200 (48") | नम्य होने की क्षमता | ≥450 एमपीए (2× WP316L) |
| PREN (संक्षारण प्रतिरोध) | 34-35 | आवेदन | अलवणीकरण, अपतटीय जल इंजेक्शन, रासायनिक संयंत्र, लुगदी और कागज |
| प्रमुखता देना | बड़ा व्यास कम करने वाली टी,कस्टम DN1200 पाइप टी,डुप्लेक्स S31803 बट वेल्ड टी |
||
उत्पाद विवरण
बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी ASTM A815 S31803
उत्पाद अवलोकन
यह बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी ASTM A815 डुप्लेक्स UNS S31803 (2205) स्टेनलेस स्टील से निर्मित एक विशेष बड़े-बोर पाइप फिटिंग है। यह कस्टम-इंजीनियर्ड रिड्यूसिंग टी, जिसका नाममात्र व्यास DN1200 तक है, डुप्लेक्स माइक्रोस्ट्रक्चर (लगभग 50% ऑस्टेनाइट, 50% फेराइट) की उच्च शक्ति को उत्कृष्ट संक्षारण प्रतिरोध (PREN 34-35) के साथ जोड़ती है, जो WP304L और WP316L जैसी मानक ऑस्टेनिटिक ग्रेड की उपज शक्ति का लगभग दोगुना प्रदान करती है।
उच्च शक्ति समान दबाव रेटिंग के लिए पतली दीवार डिजाइन को सक्षम बनाती है, जिससे बड़े व्यास के अनुप्रयोगों में वजन और सामग्री की लागत कम हो जाती है। प्रत्येक बड़े व्यास कस्टम स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी को परियोजना-विशिष्ट आयामी आवश्यकताओं के अनुसार इंजीनियर किया जाता है, जिसमें गैर-मानक रिड्यूसिंग अनुपात, कस्टम सेंटर-टू-एंड आयाम और विशेष एंड तैयारी शामिल हैं। डुप्लेक्स S31803 सामग्री क्लोराइड स्ट्रेस संक्षारण क्रैकिंग, पिटिंग और क्रेविस संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, जिससे यह आक्रामक सेवा वातावरण में बड़े-बोर पाइपिंग सिस्टम के लिए आदर्श बन जाती है।
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री ग्रेड | ASTM A815 डुप्लेक्स UNS S31803 / 1.4462 / F51 / 2205 |
| अधिकतम व्यास | वेल्डेड निर्माण के लिए DN1200 (48") तक |
| प्रकार | रिड्यूसिंग टी (कस्टम रिड्यूसिंग अनुपात उपलब्ध) |
| दीवार की मोटाई | डिजाइन गणना प्रति कस्टम मोटाई (बड़े व्यास के लिए आमतौर पर SCH10S - SCH40S) |
| माइक्रोस्ट्रक्चर | डुअल-फेज ~50% ऑस्टेनाइट + ~50% फेराइट |
| उपज शक्ति | ≥450 MPa (65 ksi) - लगभग 2* WP304L/WP316L |
| PREN | 34-35 (उत्कृष्ट पिटिंग और क्रेविस संक्षारण प्रतिरोध) |
| मानक | ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650 |
| निर्माण प्रक्रिया | लॉन्गिट्यूडिनल और सरकमफेरेंशियल सीम के 100% RT के साथ वेल्डेड निर्माण |
| परीक्षण | हाइड्रोस्टैटिक टेस्ट, 100% RT, PT, PMI, फेराइट सामग्री माप, इम्पैक्ट टेस्ट |
मुख्य लाभ और अनुप्रयोग क्षेत्र
- वजन-अनुकूलित बड़े व्यास डिजाइन: डुप्लेक्स S31803 की उच्च उपज शक्ति बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी फिटिंग के लिए पतली दीवार डिजाइन को सक्षम बनाती है, जिससे समकक्ष दबाव-रेटेड WP316L फिटिंग की तुलना में 30-40% तक वजन कम हो जाता है, जो संरचनात्मक समर्थन आवश्यकताओं और स्थापना लागत को कम करता है।
- बेहतर स्ट्रेस संक्षारण क्रैकिंग प्रतिरोध:डुप्लेक्स माइक्रोस्ट्रक्चर क्लोराइड स्ट्रेस संक्षारण क्रैकिंग (SCC) के लिए असाधारण प्रतिरोध प्रदान करता है, जो 60°C से ऊपर क्लोराइड के संपर्क में आने वाले बड़े व्यास प्रक्रिया पाइपिंग में मानक ऑस्टेनिटिक स्टेनलेस स्टील्स के लिए एक महत्वपूर्ण विफलता मोड है।
- अलवणीकरण संयंत्र:SWRO और थर्मल अलवणीकरण सुविधाओं दोनों में बड़े-बोर समुद्री जल सेवन और ब्राइन डिस्चार्ज पाइपिंग, RO झिल्ली फीड लाइनों और MED इवेपोरेटर कनेक्शन के लिए आदर्श।
- अपतटीय जल इंजेक्शन प्रणाली:बड़े व्यास डुप्लेक्स स्टेनलेस स्टील रिड्यूसिंग टी अपतटीय प्लेटफार्मों पर समुद्री जल इंजेक्शन और उत्पादित जल पुन: इंजेक्शन मैनिफोल्ड के रूप में काम करते हैं जहां वजन बचत और संक्षारण प्रतिरोध महत्वपूर्ण हैं।
- रासायनिक और पेट्रोकेमिकल संयंत्र:रासायनिक निर्माण और पेट्रोकेमिकल परिसरों में क्लोरीनेटेड हाइड्रोकार्बन, कार्बनिक एसिड और कास्टिक समाधानों को संभालने वाली बड़े-व्यास प्रक्रिया पाइपिंग के लिए उपयुक्त।
- लुगदी और कागज उद्योग:बड़े-बोर लुगदी मिल पाइपिंग सिस्टम में संक्षारक सफेद, हरे और काले शराब का प्रतिरोध करता है, जिसमें डाइजेस्टर ब्लो लाइन और ब्लीच प्लांट पाइपिंग शामिल हैं।
अक्सर पूछे जाने वाले प्रश्न
प्र: बड़े व्यास वाले स्टेनलेस स्टील रिड्यूसिंग टी फिटिंग के लिए WP316L की तुलना में डुप्लेक्स S31803 के क्या फायदे हैं?
उ: डुप्लेक्स S31803 में बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी, बड़े-बोर अनुप्रयोगों के लिए WP316L की तुलना में चार प्रमुख फायदे प्रदान करता है। पहला, ≥450 MPa की उपज शक्ति WP316L (≥170 MPa) की तुलना में लगभग दोगुनी है, जो पतली दीवार डिजाइन को सक्षम बनाती है जो बड़े आकारों में फिटिंग के वजन और सामग्री की लागत को काफी कम करती है। दूसरा, WP316L के लिए 24-26 की तुलना में 34-35 का PREN, पिटिंग और क्रेविस संक्षारण प्रतिरोध को काफी बेहतर प्रदान करता है। तीसरा, डुप्लेक्स S31803 क्लोराइड स्ट्रेस संक्षारण क्रैकिंग के लिए लगभग प्रतिरक्षित है, जो 60°C से ऊपर क्लोराइड वातावरण में WP316L के लिए एक महत्वपूर्ण विफलता मोड है। चौथा, डुप्लेक्स S31803 (~13*10⁻⁶/°C) का थर्मल विस्तार गुणांक कार्बन स्टील (~11.7*10⁻⁶/°C) के करीब है, बजाय WP316L (~16*10⁻⁶/°C) के, जिससे बड़े व्यास के हाइब्रिड पाइपिंग सिस्टम में भिन्न धातु वेल्ड पर थर्मल तनाव कम होता है।
प्र: कस्टम बड़े व्यास DN1200 टी फिटिंग का निर्माण कैसे किया जाता है और क्या गुणवत्ता नियंत्रण लागू होते हैं?
उ: हमारे बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी का निर्माण ASTM A815 S31803 डुप्लेक्स स्टेनलेस स्टील प्लेट का उपयोग करके वेल्डेड निर्माण प्रक्रिया के माध्यम से किया जाता है। प्रक्रिया में सटीक आयामों के लिए प्लेट घटकों की सीएनसी प्लाज्मा या वाटरजेट कटिंग, योग्य WPS/PQR के अनुसार फिट-अप और टैक वेल्डिंग, ER2209 डुप्लेक्स फिलर धातु का उपयोग करके पूर्ण-प्रवेश वेल्डिंग, और सभी लॉन्गिट्यूडिनल और सरकमफेरेंशियल वेल्ड सीम के 100% वॉल्यूमेट्रिक NDT (रेडियोग्राफिक परीक्षण) शामिल हैं। पोस्ट-वेल्ड गुणवत्ता नियंत्रण में सभी सतहों का डाई पेनिट्रेंट परीक्षण, PMI सत्यापन, फेराइट सामग्री माप (ASTM E562 प्रति 35-65% फेराइट का लक्ष्य), डिजाइन न्यूनतम तापमान पर चारपी V-नॉच इम्पैक्ट परीक्षण और हाइड्रोस्टैटिक दबाव परीक्षण शामिल हैं। पूरी प्रक्रिया को प्लेट हीट नंबर से अंतिम निरीक्षण रिपोर्ट तक पूर्ण ट्रेसिबिलिटी के साथ प्रलेखित किया जाता है, और ASME सेक्शन IX और AWS D1.6 आवश्यकताओं के अनुसार प्रमाणित वेल्डिंग निरीक्षकों (CWI) द्वारा पर्यवेक्षण किया जाता है।
प्र: बड़े व्यास वाले रिड्यूसिंग टी के लिए क्या आयामी अनुकूलन विकल्प उपलब्ध हैं?
उ: हमारे बड़े व्यास कस्टम DN1200 स्टेनलेस स्टील रिड्यूसिंग बट वेल्ड टी के लिए, हम व्यापक अनुकूलन प्रदान करते हैं, जिसमें शामिल हैं: गैर-मानक रिड्यूसिंग अनुपात (जैसे, 1200*900, 1200*750, 1200*600 और कोई भी मध्यवर्ती संयोजन); मौजूदा पाइपिंग लेआउट से मेल खाने के लिए कस्टम सेंटर-टू-एंड आयाम (C और M मान); वेल्ड नेक फ्लैंज एंड्स, लैप जॉइंट स्टब एंड्स, या वैन स्टोन एंड्स सहित विशेष एंड तैयारी; उच्च D/d अनुपात के लिए पैड-रीइन्फोर्स्ड ब्रांच कनेक्शन सहित सुदृढीकरण; और आसन्न घटकों के लिए प्रत्यक्ष बट वेल्डिंग के लिए पप पीस एक्सटेंशन। प्रत्येक कस्टम डिजाइन को ASME B31.3 क्षेत्र प्रतिस्थापन नियमों के अनुसार इंजीनियरिंग गणनाओं और गैर-मानक विन्यासों के लिए आवश्यक होने पर परिमित तत्व विश्लेषण (FEA) द्वारा समर्थित किया जाता है। हम निर्माण शुरू होने से पहले ग्राहक की मंजूरी के लिए विस्तृत निर्माण चित्र प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपका बड़े व्यास का कस्टम टी परियोजना पाइपिंग आइसोमेट्रिक आवश्यकताओं को ठीक से पूरा करता है।
