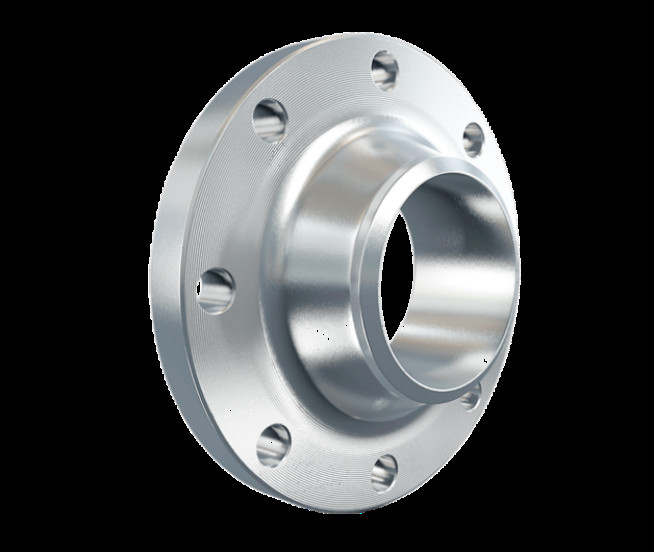

बड़े व्यास वेल्ड गर्दन फ्लैंज

बड़े व्यास वेल्ड नेक फ्लैंज को बड़े बोर पाइपलाइन सिस्टम के लिए डिज़ाइन किया गया है जिन्हें उच्च प्रवाह दर पर एक मजबूत, विश्वसनीय कनेक्शन की आवश्यकता होती है। जाली कार्बन स्टील, स्टेनलेस स्टील और मिश्र धातु स्टील बिलेट्स से निर्मित, ये ओवरसाइज़्ड फ्लैंज 72 इंच तक के व्यास पर भी आयामी सटीकता और यांत्रिक अखंडता बनाए रखते हैं, जो उन्हें मुख्य ट्रंक लाइनों, जल संचरण और प्रमुख औद्योगिक पाइपिंग के लिए आदर्श बनाता है।

ASME B16.5 और ASME B16.47 मानकों के अनुसार निर्मित, प्रत्येक बड़े व्यास वेल्ड नेक फ्लैंज को सीलिंग फेस की समतलता और बोल्ट सर्कल की समरूपता की गारंटी के लिए सटीक मशीनिंग से गुजरना पड़ता है। विस्तारित वेल्ड नेक हब एक क्रमिक संक्रमण प्रदान करता है जो पूर्ण प्रवेश बट वेल्डिंग का समर्थन करता है, जोड़ पर तनाव को कम करता है और निरंतर ऑपरेटिंग दबाव में रिसाव-तंग सील प्रदान करता है।

उत्पाद विनिर्देश

मुख्य लाभ

• 24 इंच से 72 इंच तक के व्यास में उपलब्ध
• रिसाव-तंग प्रदर्शन के लिए सटीक मशीनिंग सीलिंग फेस
• उच्च जोड़ शक्ति के लिए पूर्ण प्रवेश बट वेल्ड हब
• जाली बिलेट निर्माण समान यांत्रिक गुणों को सुनिश्चित करता है
• ASME B16.5 और B16.47 सहनशीलता के लिए आयामी नियंत्रण
• कस्टम फेस ड्रिलिंग और बोल्ट सर्कल पैटर्न उपलब्ध
• उच्च प्रवाह मुख्य ट्रंक लाइनों और संचरण प्रणालियों के लिए उपयुक्त
• मिल टेस्ट प्रमाणपत्रों के साथ पूर्ण पता लगाने की क्षमता

अक्सर पूछे जाने वाले प्रश्न

प्र: बड़े व्यास वेल्ड नेक फ्लैंज के लिए अधिकतम उपलब्ध व्यास क्या है?

उ: हम 72 इंच तक के बड़े व्यास वेल्ड नेक फ्लैंज का निर्माण करते हैं। 48 इंच से अधिक व्यास के लिए, फ्लैंज आमतौर पर कस्टम-जाली रिंग के रूप में आपूर्ति किए जाते हैं जिन्हें आपकी पाइपिंग विनिर्देश के अनुसार ASME B16.47 सीरीज ए या सीरीज बी आयामों में मशीनिंग किया जाता है।

प्र: आप बड़े व्यास सीलिंग फेस पर समतलता कैसे सुनिश्चित करते हैं?

उ: प्रत्येक बड़े व्यास वेल्ड नेक फ्लैंज को बड़े-बोर सीएनसी लेथ पर सटीक मशीनिंग किया जाता है और एक कोऑर्डिनेट मापने वाली मशीन से सत्यापित किया जाता है। ऑपरेटिंग दबाव में एक विश्वसनीय गैस्केट सील सुनिश्चित करने के लिए उठे हुए फेस को नियंत्रित सतह फिनिश के साथ मशीनिंग किया जाता है।

प्र: क्या आप कस्टम बोल्ट पैटर्न के साथ बड़े व्यास फ्लैंज का उत्पादन कर सकते हैं?

उ: हाँ, हम गैर-मानक मिलान उपकरण से मेल खाने के लिए कस्टम फेस ड्रिलिंग और बोल्ट सर्कल पैटर्न प्रदान करते हैं। बस अपना ड्राइंग या विनिर्देश प्रदान करें, और हमारी इंजीनियरिंग टीम व्यवहार्यता और लीड टाइम की पुष्टि करेगी।

विनिर्माण और गुणवत्ता नियंत्रण

बड़े व्यास वेल्ड नेक फ्लैंज को सावधानीपूर्वक चयनित बिलेट्स से जाली बनाया जाता है और बड़े-बोर सीएनसी टर्निंग सेंटरों पर मशीनिंग किया जाता है। मशीनिंग के बाद, सीलिंग फेस की समतलता और बोल्ट सर्कल की समरूपता को मिलान उपकरण के साथ पूर्ण संरेखण सुनिश्चित करने के लिए एक कोऑर्डिनेट मापने वाली मशीन से सत्यापित किया जाता है। प्रत्येक फ्लैंज को बिलेट से तैयार उत्पाद तक पूर्ण पता लगाने की क्षमता के लिए हीट नंबर, सामग्री ग्रेड और दबाव वर्ग के साथ चिह्नित किया जाता है।

प्र: बड़े व्यास फ्लैंज को कैसे पैक और शिप किया जाता है?

उ: बड़े व्यास वेल्ड नेक फ्लैंज को परिवहन के दौरान क्षति को रोकने के लिए सुरक्षात्मक एज गार्ड और मौसम प्रतिरोधी रैपिंग के साथ प्रबलित स्टील पैलेट पर पैक किया जाता है। हम आपके फ्लैंज को प्रोजेक्ट साइट पर सुरक्षित रूप से पहुंचाने के लिए बड़े कार्गो में अनुभवी महासागर माल ढुलाई और भूमि वाहकों के साथ समन्वय करते हैं।
