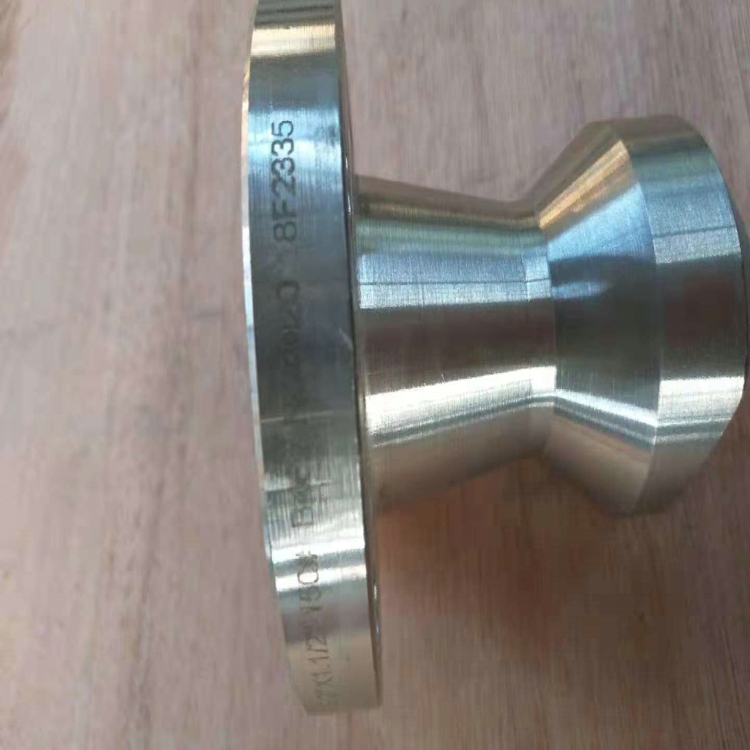

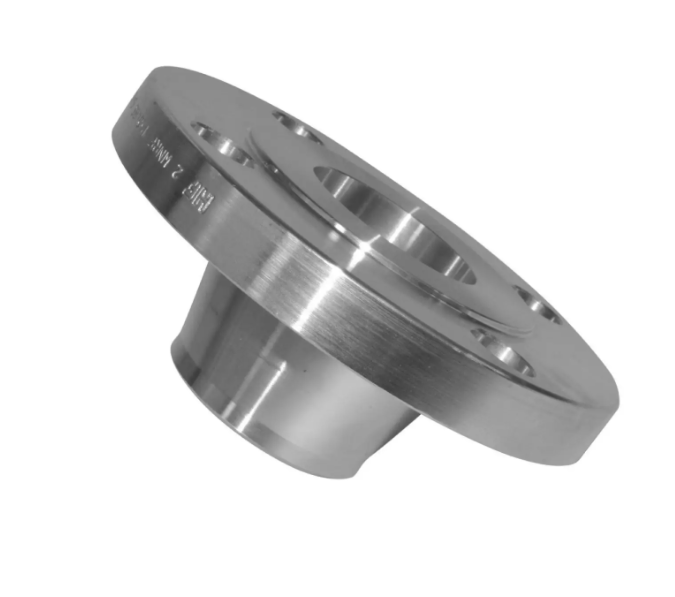

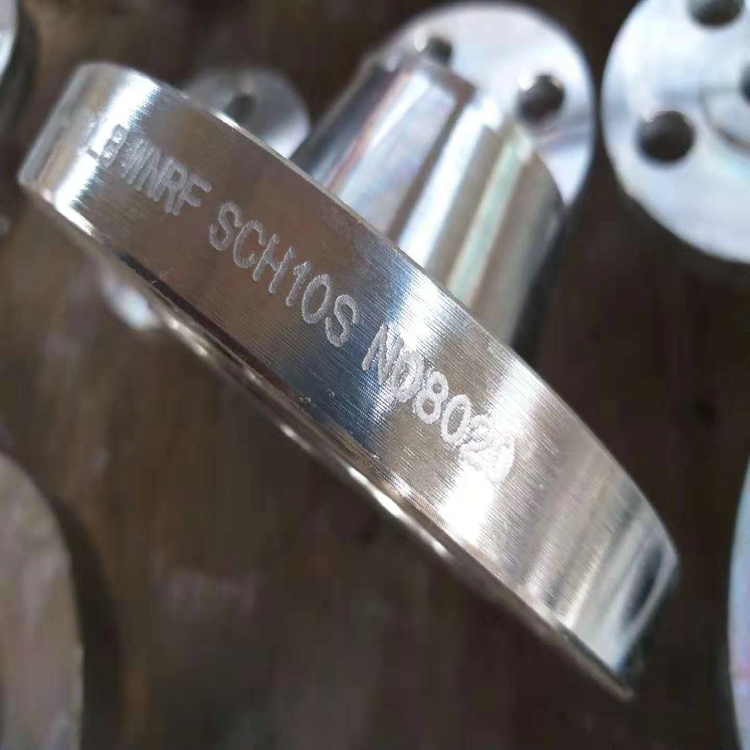

लॉन्ग वेल्ड नेक ओरिफिस मीटरिंग फ्लैंज विद रेज्ड फेस

लॉन्ग वेल्ड नेक ओरिफिस मीटरिंग फ्लैंज को रेज़्ड फेस के साथ तेल, गैस, रासायनिक और प्रक्रिया पाइपिंग सिस्टम में सटीक प्रवाह माप के लिए डिज़ाइन किया गया है। एक विस्तारित वेल्ड नेक हब और प्रेशर टैप होल के साथ मशीनिंग की गई रेज़्ड फेस की विशेषता वाला यह विशेष फ्लैंज, कस्टडी ट्रांसफर और प्रक्रिया नियंत्रण अनुप्रयोगों के लिए सटीक विभेदक दबाव रीडिंग देने के लिए एक ओरिफिस प्लेट या फ्लो मीटर को समायोजित करता है।

ASME B16.36 आयामी मानकों के अनुसार निर्मित, प्रत्येक लॉन्ग वेल्ड नेक ओरिफिस फ्लैंज को कार्बन स्टील या स्टेनलेस स्टील से फोर्ज किया जाता है ताकि स्थिर, दोहराने योग्य माप के लिए आवश्यक संरचनात्मक कठोरता प्रदान की जा सके। लम्बा हब वेल्डिंग और निरीक्षण को आसान बनाता है, साथ ही प्रेशर टैप के संरेखण को बनाए रखता है, यह सुनिश्चित करता है कि ओरिफिस प्लेट विश्वसनीय प्रवाह डेटा के लिए सटीक रूप से बैठी हो।

उत्पाद विनिर्देश

मुख्य लाभ

• आसान वेल्डिंग और निरीक्षण के लिए विस्तारित वेल्ड नेक हब
• सटीक प्रवाह रीडिंग के लिए सटीक मशीनिंग प्रेशर टैप होल
• विश्वसनीय गैस्केट प्रदर्शन के लिए रेज़्ड फेस सीलिंग सतह
• फोर्ज्ड निर्माण आयामी स्थिरता सुनिश्चित करता है
• ASME B16.36 मीटरिंग फ्लैंज मानकों के अनुरूप
• कार्बन स्टील और स्टेनलेस स्टील सामग्री में उपलब्ध
• कस्टडी ट्रांसफर और प्रक्रिया नियंत्रण अनुप्रयोगों के लिए उपयुक्त
• कस्टम टैप ओरिएंटेशन और ओरिफिस प्लेट संगतता

अक्सर पूछे जाने वाले प्रश्न

प्र: लॉन्ग वेल्ड नेक ओरिफिस फ्लैंज का उपयोग किस लिए किया जाता है?

उ: लॉन्ग वेल्ड नेक ओरिफिस फ्लैंज का उपयोग प्रवाह माप के लिए ओरिफिस प्लेट को माउंट करने के लिए किया जाता है। फ्लैंज बॉडी में प्रेशर टैप एक विभेदक दबाव ट्रांसमीटर से जुड़ते हैं, जिससे ऑपरेटरों को ओरिफिस प्लेट के पार दबाव ड्रॉप से ​​प्रवाह दर की गणना करने की अनुमति मिलती है।

प्र: वेल्ड नेक फ्लैंज और लॉन्ग वेल्ड नेक फ्लैंज में क्या अंतर है?

उ: लॉन्ग वेल्ड नेक फ्लैंज में एक मानक वेल्ड नेक फ्लैंज की तुलना में एक विस्तारित हब होता है। यह लंबा हब अतिरिक्त सुदृढीकरण प्रदान करता है, वेल्डिंग के लिए पहुंच में सुधार करता है, और ओरिफिस मीटरिंग अनुप्रयोगों के लिए आमतौर पर निर्दिष्ट किया जाता है जहां अतिरिक्त कठोरता और स्थिर प्रेशर टैप संरेखण की आवश्यकता होती है।

प्र: कौन सा मानक ओरिफिस मीटरिंग फ्लैंज को नियंत्रित करता है?

उ: ओरिफिस फ्लैंज ASME B16.36 के अनुसार निर्मित होते हैं, जो आयाम, सहनशीलता और प्रेशर टैप स्थानों को परिभाषित करता है। यूरोपीय परियोजनाओं के लिए, समकक्ष EN मानक लागू हो सकते हैं, और हमारी टीम दोनों विनिर्देशों का समर्थन कर सकती है।

विनिर्माण और गुणवत्ता नियंत्रण

लॉन्ग वेल्ड नेक ओरिफिस फ्लैंज को फोर्ज्ड ब्लैंक्स से मशीनिंग की जाती है, जिसमें प्रेशर टैप स्थान और बोर संकेंद्रण पर बारीकी से ध्यान दिया जाता है, क्योंकि ये सीधे प्रवाह माप सटीकता को प्रभावित करते हैं। प्रत्येक फ्लैंज का निरीक्षण टैप होल संरेखण, रेज़्ड फेस फिनिश और हब आयामों को ASME B16.36 के विरुद्ध सत्यापित करने के लिए किया जाता है। हम कस्टडी ट्रांसफर अनुप्रयोगों के लिए सामग्री परीक्षण प्रमाण पत्र और अनुरोध पर, आयामी रिपोर्ट भी प्रदान करते हैं।

प्र: ओरिफिस फ्लैंज के साथ प्रवाह माप कितना सटीक होता है?

उ: प्रवाह माप सटीकता ओरिफिस प्लेट, प्रेशर टैप संरेखण और ट्रांसमीटर अंशांकन पर निर्भर करती है। हमारे लॉन्ग वेल्ड नेक ओरिफिस फ्लैंज को स्थिर, दोहराने योग्य दबाव रीडिंग के लिए तंग सहनशीलता के लिए मशीनिंग की जाती है, जो अच्छी तरह से बनाए रखा मीटरिंग सिस्टम में लगभग एक से दो प्रतिशत की माप अनिश्चितता का समर्थन करती है।
