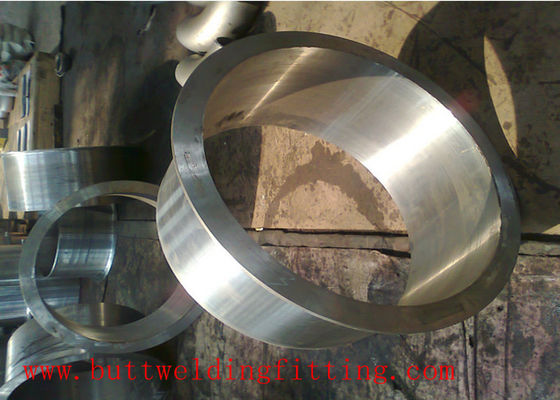

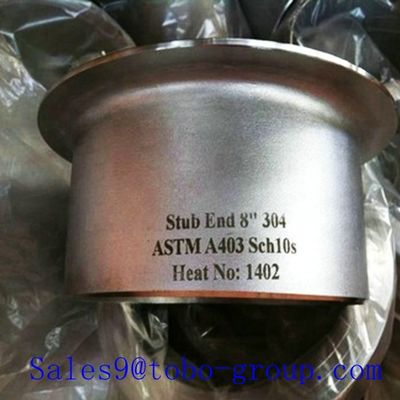

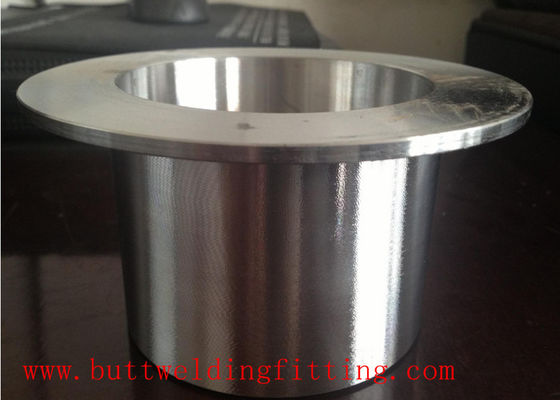

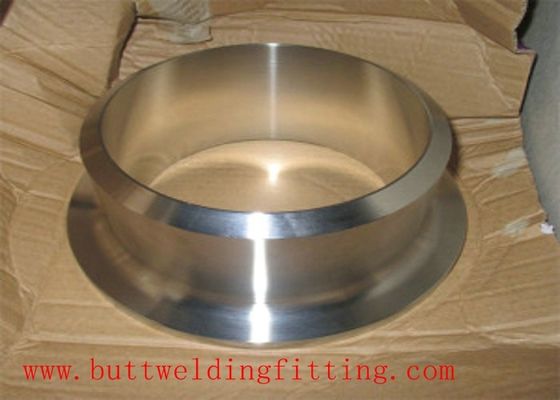

लंबे प्रकार के लैप संयुक्त स्टब अंत फिटिंग आसान असेंबलिंग
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Tobo |
| प्रमाणन | ISO 9001:2015, SGS, BV |
| मॉडल संख्या | एसएस-स्टुबेंड-लॉन्ग |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 3-50 / Piece (Depends on material and size) |
| पैकेजिंग विवरण | वाटरप्रूफ रैपिंग के साथ प्लाईवुड केस या लकड़ी के पैलेट, निर्यात मानक |
| प्रसव के समय | मात्रा के आधार पर 10-30 दिन |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | प्रति माह 30,000 टुकड़े |
उत्पाद विवरण
| प्रोडक्ट का नाम | लंबी प्रकार की लैप ज्वाइंट स्टब एंड फिटिंग | आवेदन | पंप और वाल्व कनेक्शन |
|---|---|---|---|
| प्रकार | लंबा प्रकार (एएनएसआई लंबा पैटर्न) | रखरखाव | आसान जुदा करना और पुनः जोड़ना |
| सामग्री ग्रेड | SS304, SS316L | मानक | एएसएमई बी16.9, एमएसएस एसपी-43 |
| आकार सीमा | 1/2 इंच से 24 इंच तक | दीवार की मोटाई | Sch5s से Sch160 |
| प्रमुखता देना | लंबे प्रकार का स्टब अंत,फिटिंग को अलग करना आसान,गोद संयुक्त फ्लैंज स्टब अंत |
||
उत्पाद विवरण
लंबे प्रकार के लैप संयुक्त स्टब अंत फिटिंग आसान असेंबलिंग
उत्पाद का अवलोकन
Long Type Lap Joint Stub End Fittings विशेष रूप से पाइपिंग सिस्टम के लिए डिज़ाइन किए गए हैं जिन्हें लगातार रखरखाव और उपकरण तक पहुंच की आवश्यकता होती है।लंबे पैटर्न शरीर गोद संयुक्त निकला हुआ किनारा के लिए विस्तारित पहुंच प्रदान करता है, जिससे कि फ्लैंज पाइप के साथ स्वतंत्र रूप से स्लाइड हो सके और पंपों, वाल्वों और अन्य इनलाइन उपकरणों का विघटन त्वरित और सरल हो सके।
ASME B16.9 और MSS SP-43 मानकों के अनुसार निर्मित, ये लंबे प्रकार के स्टब अंत SS304 और SS316L स्टेनलेस स्टील में उपलब्ध हैं।गोद संयुक्त डिजाइन का मुख्य लाभ यह है कि फ्लैंज पाइप के लिए वेल्डेड नहीं है, इसलिए घुमावदार या निकालने के flange वेल्डेड संयुक्त परेशान नहीं करता है। यह आसान disassembly सुविधा नाटकीय रूप से रखरखाव डाउनटाइम और श्रम लागत में कमी आती है रासायनिक संयंत्रों,जल उपचार संयंत्र और प्रक्रिया उद्योग जहां उपकरण की नियमित रूप से सेवा की जानी चाहिए.
विनिर्देश
| मानक | एएसएमई बी169, एमएसएस एसपी-43 |
|---|---|
| प्रकार | लम्बा प्रकार (एएनएसआई लम्बा पैटर्न) |
| सामग्री का ग्रेड | SS304, SS316L |
| आकार सीमा | 1/2 से 24 इंच |
| दीवार की मोटाई | Sch5S से Sch160 तक |
| कनेक्शन प्रकार | बट वेल्ड टू पाइप, लैप ज्वाइंट टू फ्लैंज |
| सतह उपचार | अचार, निष्क्रियता |
| प्रमाणन | आईएसओ 9001:2015 |
प्रमुख विशेषताएं
- लंबे प्रकार का डिजाइन स्थापना के दौरान फ्लैंज रोटेशन और आसान संरेखण की अनुमति देता है
- पाइप काटने के बिना पंप, वाल्व और उपकरणों का आसान विघटन
- सरल बोल्ट छेद संरेखण के लिए स्टब अंत के चारों ओर फ्लैंज स्वतंत्र रूप से घूमता है
- रखरखाव के समय को कम करता है और स्वामित्व की कुल लागत को कम करता है
- बट वेल्ड कनेक्शन एक स्थायी, लीक मुक्त पाइप जोड़ प्रदान करता है
- परिशुद्धता मशीनिंग सतह चिकनी फ्लैंज बैठने सुनिश्चित करता है
- आवधिक सफाई और निरीक्षण की आवश्यकता वाली प्रणालियों के लिए आदर्श
आवेदन
- पंप सक्शन और डिस्चार्ज कनेक्शन
- वाल्व और उपकरण निकालने के बिंदु
- हीट एक्सचेंजर और कंटेनर नोजल
- जल उपचार और निर्जलीकरण संयंत्र
- रसायन प्रसंस्करण लाइनें जिन्हें अक्सर रखरखाव की आवश्यकता होती है
गुणवत्ता आश्वासन
हमारे लंबे प्रकार के गोद संयुक्त स्टब अंत फिटिंग को कठोर आयामी नियंत्रण के साथ निर्मित किया जाता है ताकि यह सुनिश्चित किया जा सके कि फ्लैंज बैठने का क्षेत्र और वेल्ड तैयारी ASME B16.9 आवश्यकताओं को पूरा करती है।प्रत्येक फिटिंग लंबाई सहिष्णुता के लिए निरीक्षण किया जाता है, दीवार मोटाई और पैकिंग से पहले सतह की गुणवत्ता। उत्पादन सुविधा आईएसओ 9001 के तहत संचालित हैः2015, और प्रत्येक शिपमेंट के साथ मिल परीक्षण प्रमाण पत्र, निरीक्षण रिपोर्ट और तीसरे पक्ष का सत्यापन किया जा सकता है।हमारी टीम 15 से अधिक वर्षों के लिए रखरखाव गहन उद्योगों के लिए आसान disassembly पाइपिंग समाधान की आपूर्ति की है, ग्राहकों को डाउनटाइम कम करने और परिचालन दक्षता में सुधार करने में मदद करता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: लंबे टाइप स्टब अंत कैसे disassembly आसान बनाता है?
एः एक लंबे प्रकार के गोद संयुक्त स्टब अंत के साथ, फ्लैंज फिटिंग के लिए वेल्डेड नहीं है, तो यह पाइप के साथ वापस स्लाइड कर सकते हैं। जब आप एक पंप या वाल्व को हटाने की जरूरत है,बस फ्लैंज बोल्ट ढीला और फ्लैंज दूर स्लाइड, कोई पाइप काटने की आवश्यकता नहीं है।
Q2: लंबे और छोटे टाइप के बीच क्या अंतर है?
उत्तरः लंबे प्रकार में एक लंबा नाब होता है जो फ्लैंज के चेहरे से आगे तक फैला होता है, जिससे फ्लैंज के आंदोलन और बोल्ट तक पहुंच के लिए अधिक स्थान प्रदान होता है।लघु प्रकार अधिक कॉम्पैक्ट है और जहां अंतरिक्ष सीमित है या पाइप अंत उपकरण के करीब है में प्रयोग किया जाता है.
Q3: क्या वेल्डिंग के बाद फ्लैंज को घुमाया जा सकता है?
उत्तर: हाँ। चूंकि लैप जॉइंट फ्लैंज स्टब के अंत में वेल्डेड नहीं है, इसलिए स्टब के अंत को पाइप में वेल्डेड होने के बाद भी यह फिटिंग के चारों ओर स्वतंत्र रूप से घूम सकता है।यह बोल्ट छेद संरेखण बहुत सुविधाजनक बनाता है.
Q4: क्या ये फिटिंग खाद्य प्रसंस्करण वातावरण के लिए उपयुक्त हैं?
उत्तर: हाँ, एसएस 316 एल लंबी टाइप स्टब समाप्तियों के साथ passivated सतहों खाद्य और पेय प्रसंस्करण के लिए उपयुक्त हैं। वे सफाई और निरीक्षण के लिए आसान disassembly की अनुमति देते हैं,जो स्वच्छ अनुप्रयोगों के लिए आवश्यक है.
