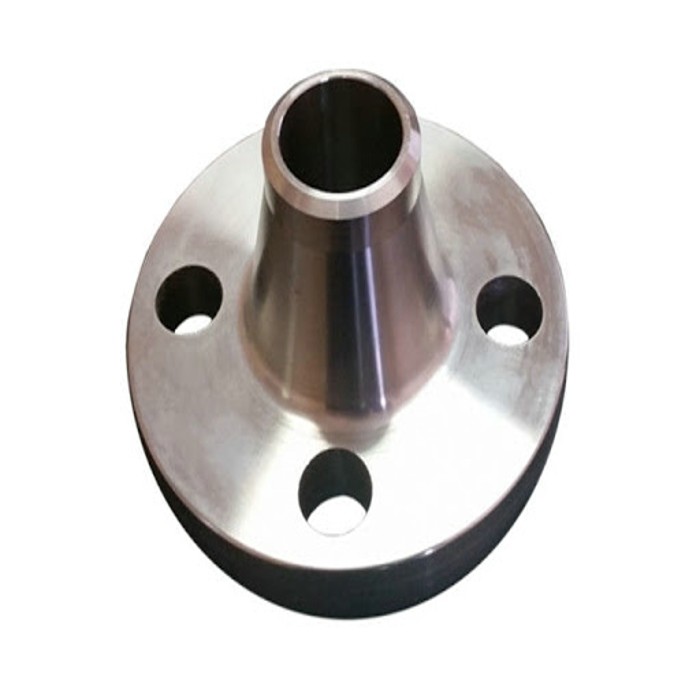

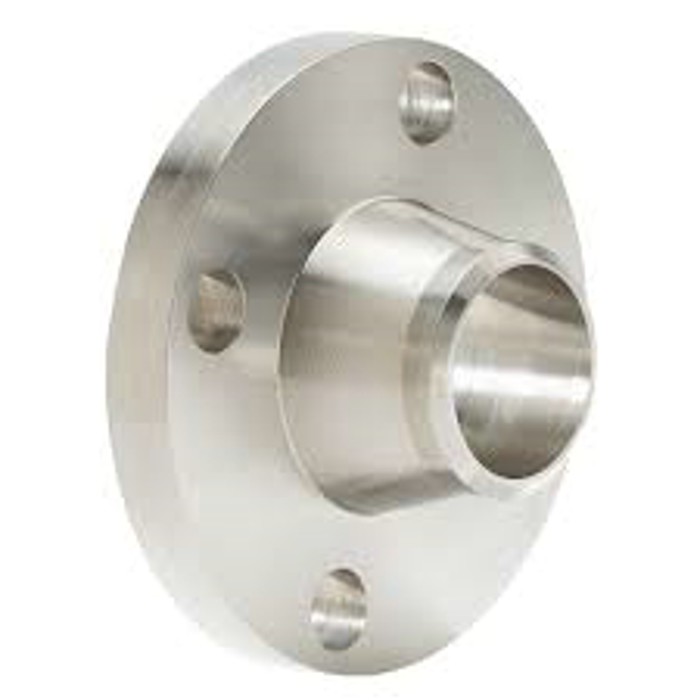

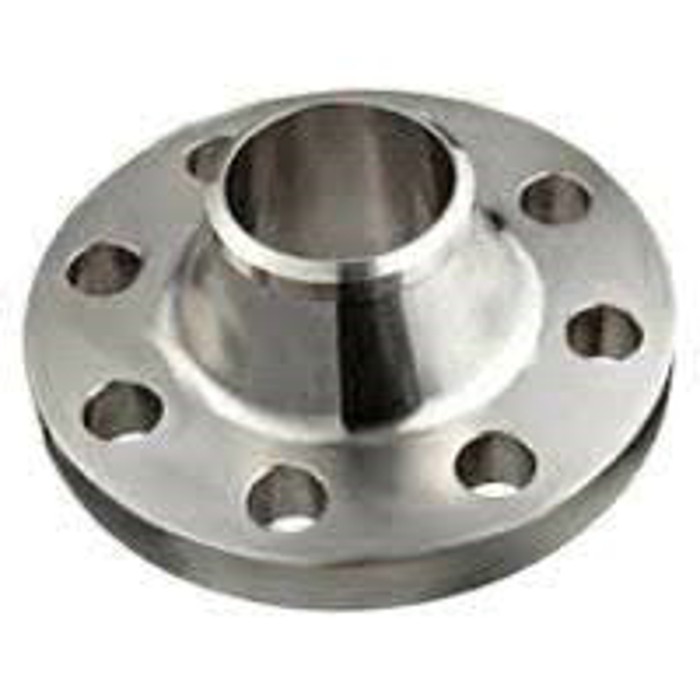

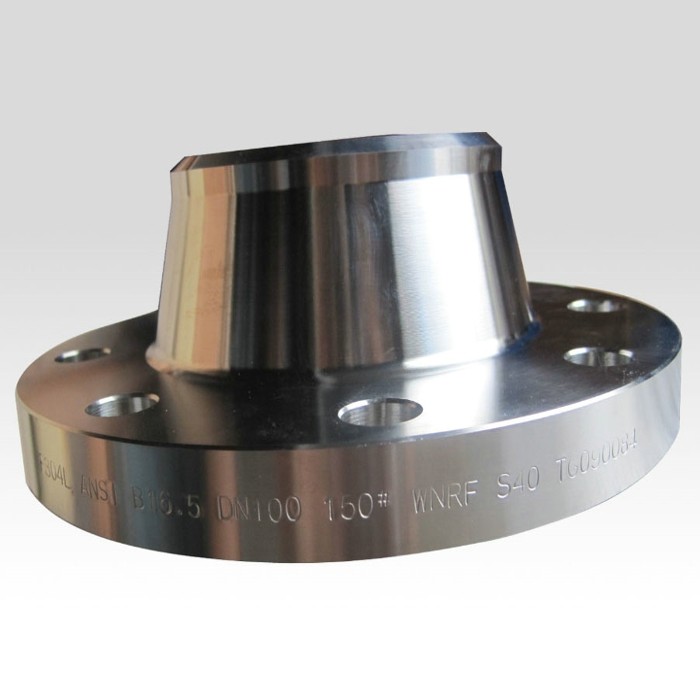

शून्य रिसाव फोर्ज्ड स्टील फ्लैंग्स

शून्य रिसाव जाली स्टील फ्लैंज को पाइपलाइन प्रणालियों के लिए डिज़ाइन किया गया है जहाँ भगोड़ा उत्सर्जन, गैस रिसाव या उत्पाद हानि को बर्दाश्त नहीं किया जा सकता है। एक फ्लैंज जोड़ केवल अपनी सीलिंग सतहों के रूप में अच्छा प्रदर्शन करता है, और हमारे द्वारा मशीन किए गए प्रत्येक शून्य रिसाव जाली स्टील फ्लैंज एक फोर्जिंग से शुरू होता है जिसे पूरी तरह से गर्मी उपचारित किया गया है और फिर 125-250 AARH की नियंत्रित दांतेदार फिनिश में सटीक रूप से फेस किया गया है।

यह नियंत्रित सतह बनावट गैस्केट को एक सकारात्मक बैठने की पकड़ देती है, जो एक बुलबुला-तंग जोड़ के लिए पहली शर्त है। हमारे शून्य रिसाव जाली स्टील फ्लैंज रेज्ड फेस (आरएफ) और रिंग टाइप जॉइंट (आरटीजे) सीलिंग फेस के साथ उपलब्ध हैं, और प्रत्येक फ्लैंज को प्रेषण से पहले 100% हाइड्रोस्टैटिक रूप से परीक्षण किया जाता है।

गैस और अस्थिर मीडिया सेवा के लिए, हम आरएक्स या बीएक्स धातु गैसकेट के साथ मिलान किए गए आरटीजे फेस की सलाह देते हैं, और हमारी कार्यशाला गैसकेट और स्टड बोल्ट सहित पूर्ण जोड़ समाधान की आपूर्ति कर सकती है। सील फेस की समतलता, बोल्ट होल संरेखण और गैस्केट बैठने की चौड़ाई का एक-एक करके निरीक्षण किया जाता है ताकि असेंबल किया गया जोड़ अपने डिज़ाइन किए गए शून्य रिसाव प्रदर्शन तक पहुंच सके।

• नियंत्रित 125-250 AARH दांतेदार फिनिश हर गैस्केट को शून्य रिसाव असेंबली के लिए एक विश्वसनीय बैठने की सतह प्रदान करती है
• गैस और अस्थिर सेवा में धातु-से-धातु सीलिंग के लिए तंग सहनशीलता के लिए मशीन किए गए आरटीजे फेस
• 100% हाइड्रोस्टैटिक परीक्षण मानक; अनुरोध पर वायवीय बुलबुला-तंग रिसाव परीक्षण उपलब्ध है
• जाली और गर्मी उपचारित रिक्त स्थान सघन अनाज संरचना और सुसंगत यांत्रिक गुण प्रदान करते हैं
• गर्मी संख्या और EN 10204 3.1 मिल प्रमाण पत्र के साथ पूर्ण सामग्री पता लगाने की क्षमता
• क्लास 150 से क्लास 2500 तक व्यापक दबाव कवरेज कम और उच्च दबाव नेटवर्क के लिए उपयुक्त है

प्रत्येक शून्य रिसाव जाली स्टील फ्लैंज एक लिखित गुणवत्ता योजना के तहत उत्पादित किया जाता है। आने वाली सामग्री की मिल प्रमाण पत्र के मुकाबले जांच की जाती है, जाली रिक्त स्थान को दर्ज भट्टी चार्ट के साथ गर्मी उपचारित किया जाता है, मशीन किए गए चेहरों को सतह तुलनित्रों के साथ सत्यापित किया जाता है, और प्रत्येक शून्य रिसाव जाली स्टील फ्लैंज को सुरक्षा लागू करने से पहले अंतिम हाइड्रोस्टैटिक परीक्षण प्राप्त होता है।

हमने गैस वितरण नेटवर्क, रासायनिक संयंत्रों और अपतटीय प्लेटफार्मों को शून्य रिसाव जाली स्टील फ्लैंज की आपूर्ति की है, और हमारे गुणवत्ता रिकॉर्ड ग्राहकों और तीसरे पक्ष के निरीक्षकों द्वारा किसी भी समय ऑडिट के लिए खुले हैं।

शून्य रिसाव सील फेस से शुरू होता है। हम एक नियंत्रित दांतेदार फिनिश के साथ प्रत्येक शून्य रिसाव जाली स्टील फ्लैंज को मशीन करते हैं और सतह तुलनित्रों के साथ समतलता और फिनिश को सत्यापित करते हैं। प्रत्येक फ्लैंज को फिर 100% हाइड्रोस्टैटिक रूप से परीक्षण किया जाता है, और शिपमेंट से पहले वायवीय बुलबुला-तंग परीक्षण के लिए हमारे कार्यशाला में जोड़ों को असेंबल किया जा सकता है।

गैस और अन्य अस्थिर मीडिया के लिए हम धातु आरएक्स या बीएक्स रिंग गैस्केट के साथ आरटीजे फेस की सलाह देते हैं। हमारे आरटीजे शून्य रिसाव जाली स्टील फ्लैंज को ASME B16.5 के खांचे आयामों के लिए मशीन किया जाता है और मिलान गैस्केट के साथ आपूर्ति की जा सकती है।

प्रत्येक बैच हाइड्रोस्टैटिक परीक्षण रिपोर्ट, EN 10204 3.1 के लिए सामग्री प्रमाण पत्र, और गर्मी संख्या पता लगाने की क्षमता के साथ आपूर्ति की जाती है। लोडिंग से पहले एसजीएस, बीवी, टीयूवी या लॉयड्स द्वारा तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है।

हाँ। हम पूर्ण शून्य रिसाव जोड़ पैकेज की आपूर्ति कर सकते हैं, जिसमें स्पाइरल वाउंड गैसकेट, आरटीजे धातु रिंग, स्टड बोल्ट और नट शामिल हैं, ताकि पूरा कनेक्शन एक जिम्मेदार स्रोत से आए।
