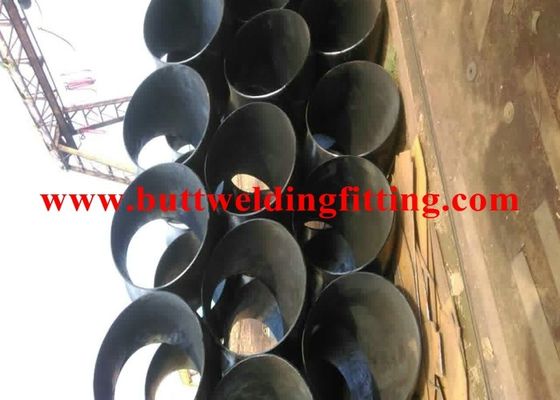

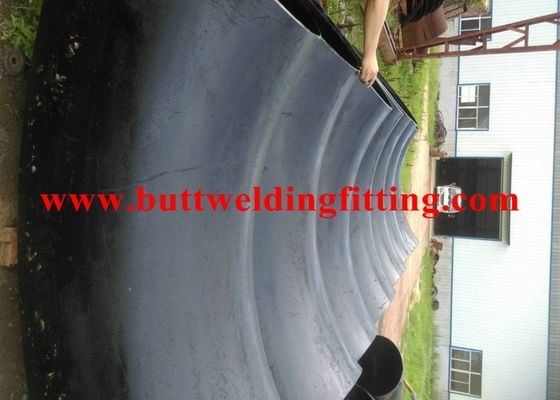

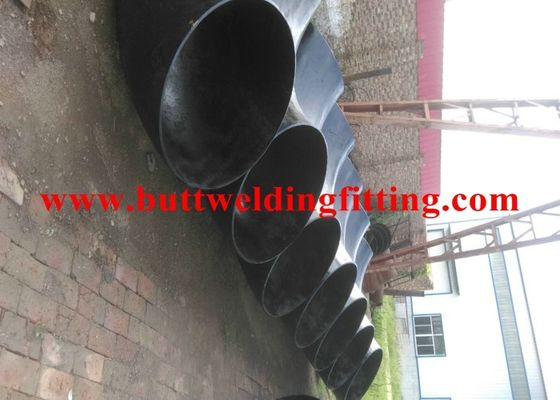

स्टेनलेस स्टील / कार्बन स्टील बड़े व्यास बट वेल्डिंग एल्बो एएसटीएम 304 316 एल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या | एएसटीएम 304/316 एल |
| न्यूनतम आदेश मात्रा | 1PC |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | प्लाई लकड़ी के मामले या फूस |
| प्रसव के समय | 15 कार्य दिन |
| भुगतान शर्तें | टी / टी, डी / पी, डी / ए, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 9800000PCS प्रति माह |
उत्पाद विवरण
| प्रोडक्ट का नाम | स्टेनलेस स्टील कोहनी | प्रकार | कोहनी, टी, रेड्यूसर, कैप, निकला हुआ किनारा, पाइप |
|---|---|---|---|
| आवेदन | औद्योगिक | प्रौद्योगिकी | जाली |
| ओडी | 60.30-610.00 मिमी | सतह का उपचार | सैंड ब्लास्टिंग, सैंड रोलिंग, सैंड ब्लास्टिंग |
| RADIUS | 2डी 3डी 5डी | ||
| प्रमुखता देना | स्टेनलेस स्टील 90 डिग्री कोहनी,बट वेल्डिंग कोहनी |
||
उत्पाद विवरण

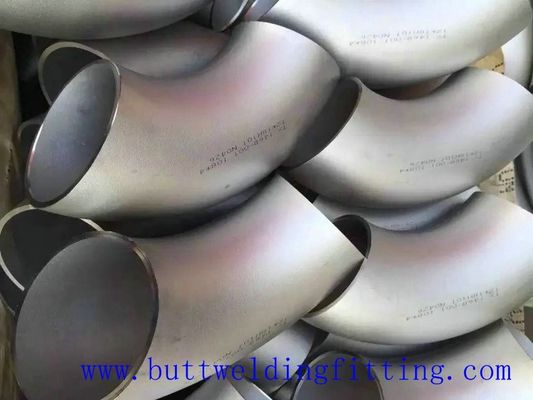

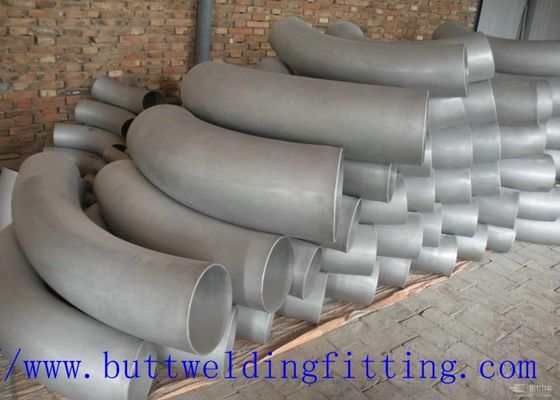

स्टेनलेस स्टील 304 / 316L पाइप कोहनी 90Degree LR दर्पण समाप्त हो गया
लार्ग व्यास कोहनी घुमावदार जुड़ने वाले टुकड़े होते हैं जो पाइप की सीधी लंबाई में जुड़ते हैं, आमतौर पर 90 ° या 45 ° के कोण पर, जिससे पाइपलाइन, वेंटिलेशन, वेल्डिंग और ऑटोमोटिव अनुप्रयोगों में अवरोधों से बचा जा सकता है।
आकार:
5 "-62" इंच, DN15-DN1480
दीवार की मोटाई: Sch5-Sch160 XXS
सामग्री:
कार्बन स्टील: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
मिश्र धातु इस्पात: एएसटीएम A234 WP1, WP12, WP11, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
स्टेनलेस स्टील: ASME A403 WP304, 304L, 316, 316L, 310
मानक: ANSI, दीन, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME
उपयोग:
पेट्रोलियम, रसायन, बिजली, गैस, धातु विज्ञान।
हमारे पाइप कोहनी व्यापक रूप से कई उद्योगों में उपयोग किए जाते हैं, जैसे कि बिजली उत्पादन, पेट्रोलियम, प्राकृतिक गैस, रसायन, जहाज निर्माण, हीटिंग, पेपरमेकिंग, धातु विज्ञान और इतने पर।
45 डिग्री लंबी त्रिज्या कोहनी
सनी स्टील 45 डिग्री लंबी त्रिज्या कोहनी के निर्माता, निर्यातक और आपूर्तिकर्ता हैं। 45 डिग्री लंबा रेडियस एल्बो बेहतर ग्रेड कच्चे माल का उपयोग कर निर्मित। बट वेल्ड 45 डिग्री LOng रेडियस एल्बो का उपयोग विभिन्न व्यास के पाइपों को जोड़ने और विभिन्न रसायनों, निर्माण उद्योगों, कागज, सीमेंट और जहाज बिल्डरों में व्यापक अनुप्रयोगों को खोजने के लिए किया जाता है।
हमने अपनी लंबी त्रिज्या 45 डिग्री कोहनी (1D D711.2 ～ D1219.2) बनाने के लिए उन्नत उत्पादन उपकरण अपनाए हैं, जो न केवल उत्पाद की गुणवत्ता में सुधार कर सकते हैं, बल्कि कच्चे माल को भी बचा सकते हैं।
आकार:
निर्बाध कोहनी: 1/2 "" 24 "DN15 el DN600
वेल्डिंग कोहनी: 6 "" 72 "DN150 00 DN1800
दीवार की मोटाई :
sch10, sch20, sch30, std, sch40, sch60, sch80, sch80, sch100, sch120, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
अधिकतम दीवार की मोटाई: 200 मिमी
सामग्री
कार्बन स्टील: एएसटीएम / एएसएमई ए 234 डब्ल्यूपीबी-डब्ल्यूपीसी
मिश्र धातु इस्पात: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
स्टेनलेस स्टील: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
कम तापमान स्टील: एएसटीएम / एएसएमई ए 402 डब्ल्यूपीएल 3-डब्ल्यूपीएल 6
उच्च प्रदर्शन स्टील: एएसटीएम / एएसएमई ए 860 डब्ल्यूपीएचवाई 42-46-52-60-65-70
मानक
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
सीएसए Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF एक 49-170-2-2009 AFNOR NF एक 49-170-3-2009 AFNOR NF एक 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
औद्योगिक प्रक्रियाएं
झुकने, निचोड़ने, दबाने, फोर्जिंग, मशीनिंग और बहुत कुछ
उद्योगों की सेवा ली
हमारे पाइप कोहनी व्यापक रूप से कई उद्योगों में उपयोग किए जाते हैं, जैसे कि बिजली उत्पादन, पेट्रोलियम, प्राकृतिक गैस, रसायन, जहाज निर्माण, हीटिंग, पेपरमेकिंग, धातु विज्ञान और इतने पर।
ASME B16.9 बट वेल्ड 45 डिग्री लंबी त्रिज्या कोहनी आयाम
| एनपीएस | आयुध डिपो डी | 90 डिग्री लंबा त्रिज्या केंद्र-टू-एंड ए | 45 डिग्री से लंबा त्रिज्या केंद्र-टू-एंड बी | 90 डिग्री 3 डी केंद्र-टू-एंड ए | 45 डिग्री से 3 डी केंद्र-टू-एंड बी |
| 1/2 | 21.3 | 38 | 16 | - | - |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1 ¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| साढ़े 3 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 964 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
ASME B16.9 45 ° लंबा रेडियस एल्बो डायमेंशनल टॉलरेंस
| आयाम संबंधी कार्यक्रम - ELBOWS | |||||||
| सभी फिटिंग के लिए | कोहनी 90/45 डिग्री | 180 ° रिटर्न | |||||
| नाममात्र पाइप आकार (एनपीएस) | बाहर Ø बेवेल में | अंदर Ø अंत में | दीवार की मोटाई t / t1 | सेंटर टू एंड डिम। ABCM | सेंटर टू सेंटर डिम। हे | बैक टू फेस डिम। कश्मीर | संरेखित करें - अंत का उल्लेख यू |
| १/२ २ २ १ | 1 | 0,8 | नहीं | 2 | 7 | 7 | 1 |
| 3 एक 3 1/2 | 1 | 1,6 | कम से | 2 | 7 | 7 | 1 |
| 4 | +2 -1 | 1,6 | से | 2 | 7 | 7 | 1 |
| 5 ए 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
| 8 | 2 | 1,6 | नाममात्र का | 2 | 7 | 7 | 1 |
| 10 | +4 -3 | 3,2 | tickness | 2 | 7 | 7 | 2 |
| १२ १ 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
| २० २४ | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
| २६ एक ३० | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
| 32 एक 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... | |
| कोणीयता सहिष्णुता | ||
| एन डी | अधिकतम बंद कोण | विमान से मैक्स |
| क्यू | पी | |
| 1/2 एक 4 | 1 | 2 |
| ५ 8 | 2 | 4 |
| १० १२ | 3 | 5 |
| १४ १६ | 3 | 7 |
| १ 24 २४ | 4 | 10 |
| २६ एक ३० | 5 | 10 |
| 32 एक 42 | 5 | 13 |
| ४४ एक ४ 48 | 5 | 20 |
