बट वेल्डेड पाइप फिटिंग एल्बो 45 डीग

प्रकार

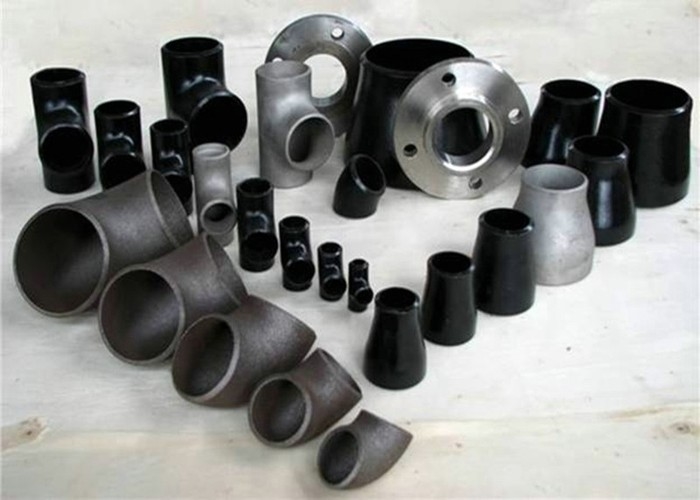

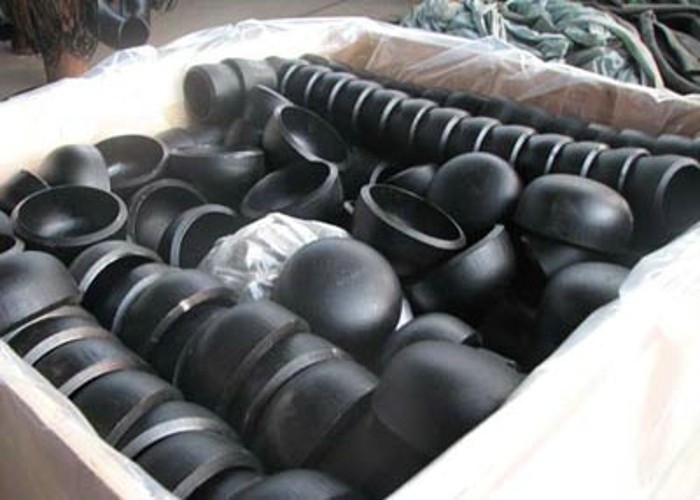

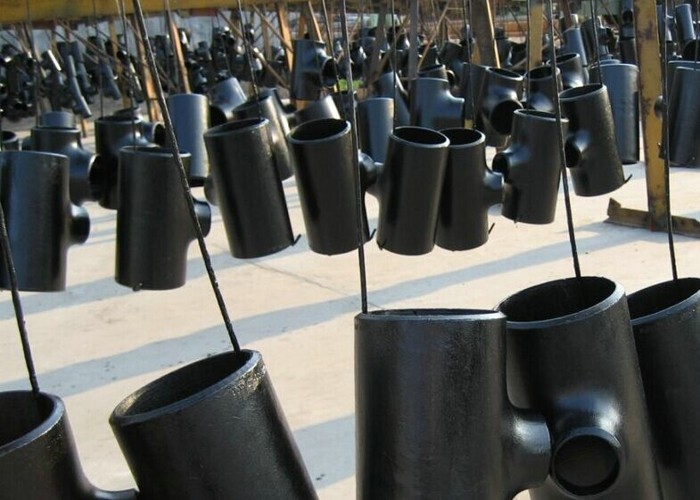

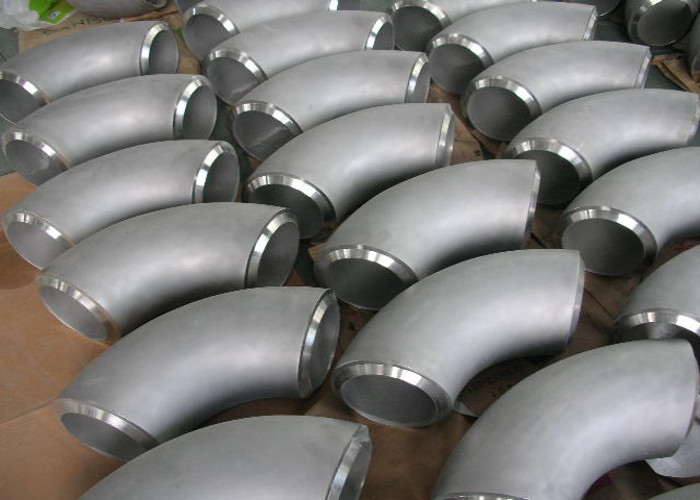

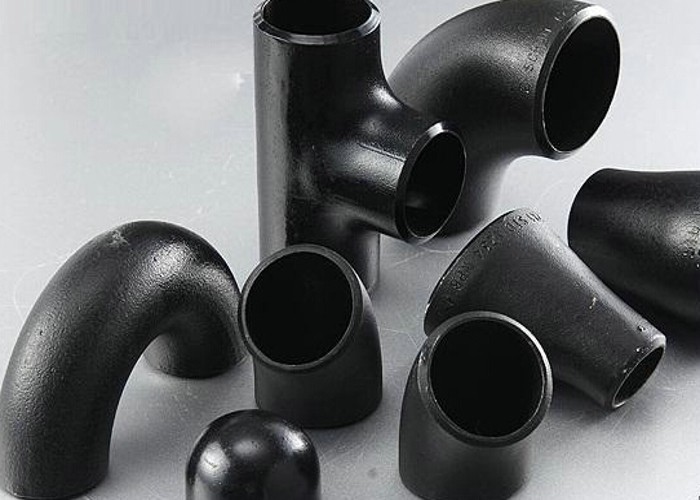

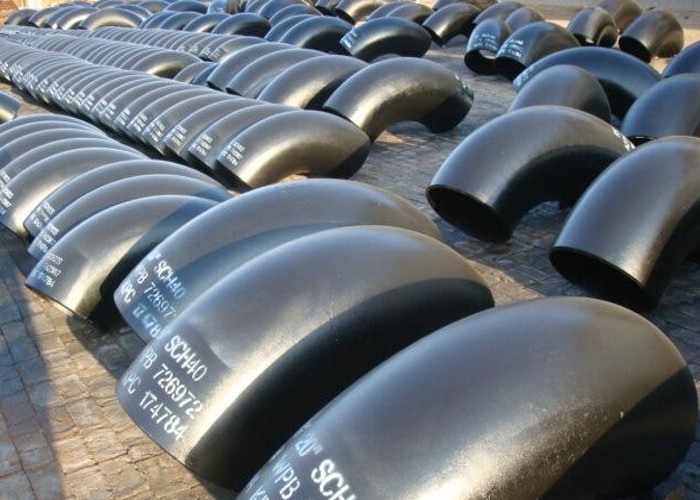

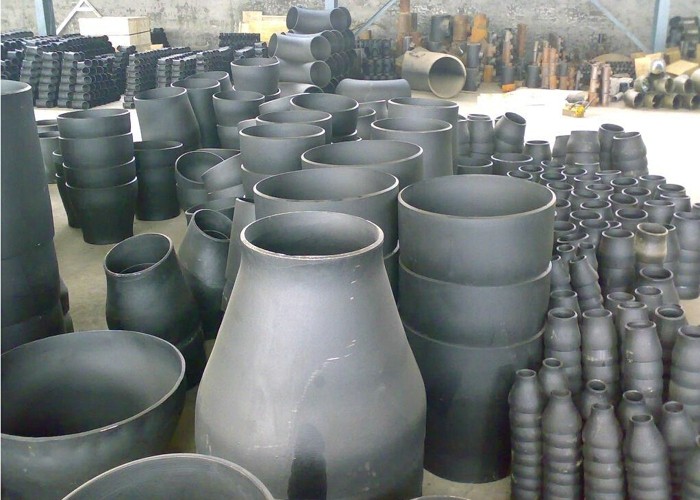

बट वेल्ड फिटिंग कोहनी, reducer, टी, स्टब अंत, टोपी

मानक

ASME / ANSI B16.9

आकार

1/2 '' ~ 48 '' (निर्बाध); 16 '' ~ 72 '' (वेल्डेड)

दीवार की मोटाई

Sch5 ~ Sch160XXS

निर्माण प्रक्रिया

पुश, प्रेस, फोर्ज, कास्ट, आदि।

सामग्री

कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, डुप्लेक्स स्टेनलेस, निकल मिश्र धातु इस्पात

कार्बन स्टील

एएसटीएम ए 234 डब्ल्यूपीबी, डब्ल्यूपीसी;

स्टेनलेस स्टील

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306;

304H / UNS S30409 / 1.4948;

309S / UNS S30908 / 1.4833

309H / UNS S30909;

310S / UNS S31008 / 1.4845;

310H / UNS S31009;

316 / UNS S31600 / 1.4401;

316Ti / UNS S31635 / 1.4571;

316H / UNS S31609 / 1.4436;

316L / UNS S31603 / 1.4404;

316LN / UNS S31653;

317 / UNS S31700;

317L / UNS S31703 / 1.4438;

321 / UNS S32100 / 1.4541;

321H / UNS S32109;

347 / UNS S34700 / 1.4550;

347H / UNS S34709 / 1.4912;

348 / UNS S34800;

अलॉय स्टील

एएसटीएम A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91;

एएसटीएम A860 WPHY42 / WPHY52 / WPHY60 / WPHY65;

ASTM A420 WPL3 / WPL6 / WPL9;

द्वैध इस्पात

एएसटीएम ए 182 एफ 51 / एस 31803 / 1.4462;

एएसटीएम A182 F53 / S2507 / S32750 / 1.4401;

एएसटीएम ए 182 एफ 55 / एस 32760 / 1.4501 / ज़ेरोन 100;

2205 / F60 / S32205;

एएसटीएम A182 F44 / S31254 / 254SMO / 1.4547;

17-4PH / S17400 / 1.4542 / SUS630 / AISI630;

F904L / NO8904 / 1.4539;

725LN / 310MoLN / S31050 / 1.4466

253MA / S30815 / 1.4835;

निकल मिश्र धातु

मिश्र धातु 200 / निकल 200 / NO2200 / 2.4066 / एएसटीएम बी 366 डब्ल्यूपीएन;

मिश्र धातु 201 / निकल 201 / NO2201 / 2.4068 / एएसटीएम बी 366 डब्ल्यूपीएनएल;

मिश्र धातु 400 / Monel 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC;

मिश्र धातु K-500 / Monel K-500 / NO5500 / 2.475;

मिश्र धातु 600 / इनकेंल 600 / NO6600 / NS333 / 2.4816;

मिश्र धातु 601 / Inconel 601 / NO6001 / 2.4851;

मिश्र धातु 625 / Inconel 625 / NO6625 / NS336 / 2.4856;

मिश्र धातु 718 / इनकॉन 718 / NO7718 / GH169 / GH4169 / 2.4668;

मिश्र धातु 800 / Incoloy 800 / NO8800 / 1.4876;

मिश्र धातु 800H / Incoloy 800H / NO8810 / 1.4958;

मिश्र धातु 800HT / ​​Incoloy 800HT / ​​NO8811 / 1.4959;

मिश्र धातु 825 / Incoloy 825 / NO8825 / 2.4858 / NS142;

मिश्र धातु 925 / Incoloy 925 / NO9925;

Hastelloy C / मिश्र धातु C / NO6003 / 2.4869 / NS333;

मिश्र धातु C-276 / Hastelloy C-276 / N10276 / 2.4819;

मिश्र धातु C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610;

मिश्र धातु C-22 / Hastelloy C-22 / NO6022 / 2.4602;

मिश्र धातु C-2000 / Hastelloy C-2000 / NO6200 / 2.4675;

मिश्र धातु बी / हास्टलॉय बी / एनएस 323 / एन 10001;

मिश्र धातु B-2 / Hastelloy B-2 / N10665 / NS322 / 2.4617;

मिश्र धातु B-3 / Hastelloy B-3 / N10675 / 2.4600;

मिश्र धातु एक्स / हास्टलॉयर एक्स / NO6002 / 2.4665;

मिश्र धातु G-30 / Hastelloy G-30 / NO6030 / 2.4603;

मिश्र धातु X-750 / Inconel X-750 / NO7750 / GH145 / 2.4669;

मिश्र धातु 20 / बढ़ई 20Cb3 / NO8020 / NS312 / 2.4660;

मिश्र धातु 31 / NO8031 / 1.4562;

मिश्र धातु 901 / NO9901 / 1.4898;

Incoloy 25-6Mo / NO8926 / 1.4529 / Incoloy 926 / मिश्र 926;

Inconel 783 / UNS R30783;

NAS 254NM / NO8367;

मोनेल 30 सी

निमोनिक 80A / निकल मिश्र धातु 80a / UNS N07080 / NA20 / 2.4631 / 2.4952

निमोनिक 263 / NO7263

निमोनिक 90 / UNS NO7090;

इनकोलोय 907 ​​/ जीएच 907;

नाइट्रोनिक 60 / मिश्र धातु 218 / UNS S21800

उत्पाद का नाम: कार्बन स्टील 180º कोहनी आइटम: नितंब-कोहनी विवरण : औसत व्यास बाहर व्यास बेवेल में केंद्र से अंत तक सेंटर टू सेंटर बैक टू फेस 45 ° कोहनी 90 ° कोहनी 180 ° कोहनी बी ए हे कश्मीर डीएन एनपीएस श्रृंखला ए श्रृंखला बी लंबा त्रिज्या लंबा त्रिज्या कम त्रिज्या लंबा त्रिज्या कम त्रिज्या लंबा त्रिज्या कम त्रिज्या 15 1/2 21.3 18 16 38 - 76 - 48 - 20 3/4 26.9 25 19 38 - 76 - 51 - 25 1 33.7 32 22 38 25 76 51 56 41 32 1.1 / 4 42.4 38 25 48 32 95 64 70 52 40 1.1 / 2 48.3 45 29 57 38 114 76 83 62 50 2 60.3 57 35 76 51 152 102 106 81 65 2.1 / 2 76.1 (73) 76 44 95 64 190 127 132 100 80 3 88.9 89 51 114 76 229 152 159 121 90 3.1 / 2 101.6 - 57 133 89 267 178 184 140 100 4 114.3 108 64 152 102 305 203 210 159 125 5 139.7 133 79 190 127 381 254 262 197 150 6 168.3 159 95 229 152 457 305 313 237 200 8 219.1 219 127 305 203 610 406 414 313 250 10 273.0 273 159 381 254 762 508 518 391 300 12 323.9 325 190 457 305 914 610 619 467 350 14 355.6 377 222 533 356 1067 711 711 533 400 16 406.4 426 254 610 406 1219 813 813 610 450 18 457.2 478 286 686 457 1372 914 914 686 500 20 508.0 529 318 762 508 1524 1016 1016 762 550 22 559 - 343 838 559 1676 1118 1118 838 600 24 610 630 381 914 610 1829 1219 1219 914 650 26 660 - 406 991 660 1982 1320 - - 700 28 711 720 438 1067 711 2134 1422 - - 750 30 762 - 470 1143 762 2286 1524 - - 800 32 813 820 502 1219 813 2438 1626 - - 850 34 864 - 533 1295 864 2590 1728 - - 900 36 914 920 565 1372 914 2744 1828 - - 950 38 965 - 600 1448 965 2896 1930 - - 1000 40 1016 1020 632 1524 1016 3048 2032 - - 1050 42 1067 - 660 1600 1067 3200 2134 - - 1100 44 1118 1120 695 1676 1118 3352 2236 - - 1150 46 1168 - 727 1753 1168 3506 2336 - - 1200 48 1220 1220 759 1829 1219 3658 2440 -
