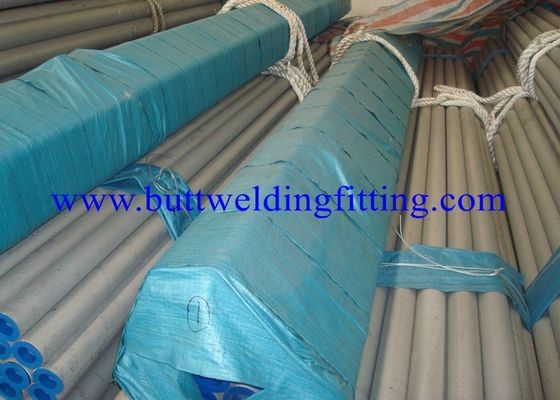

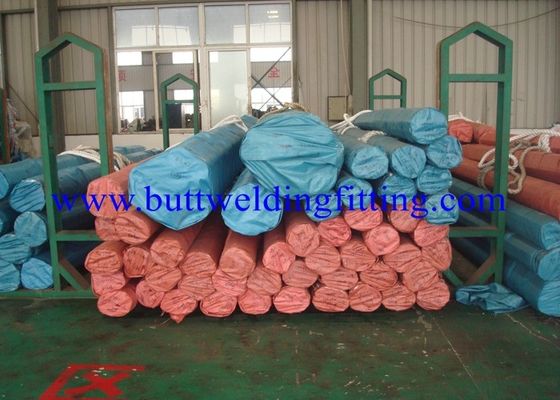

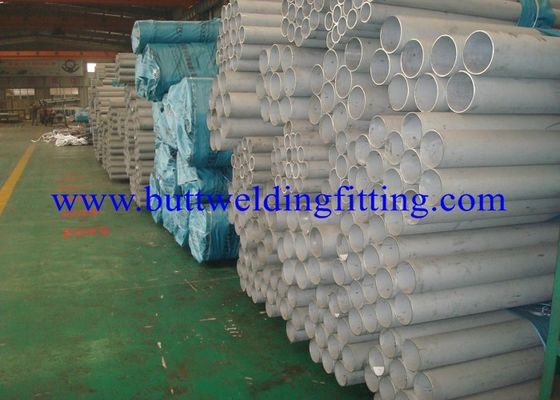

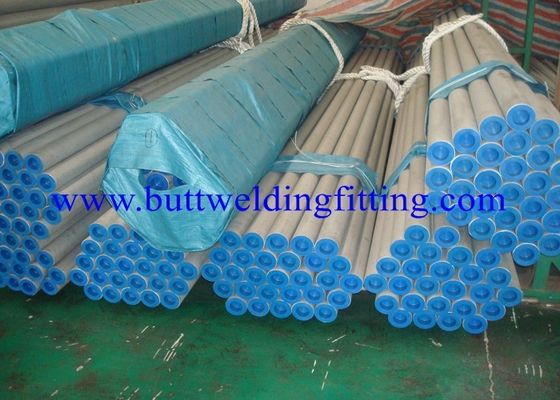

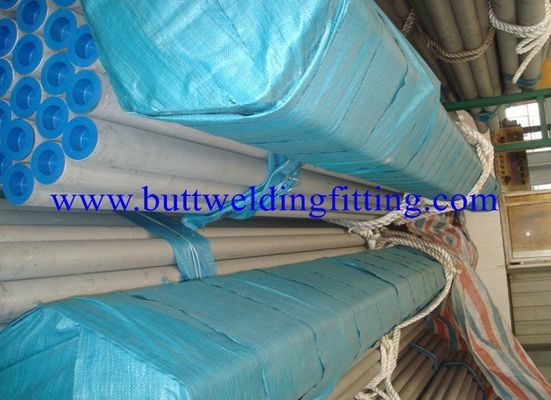

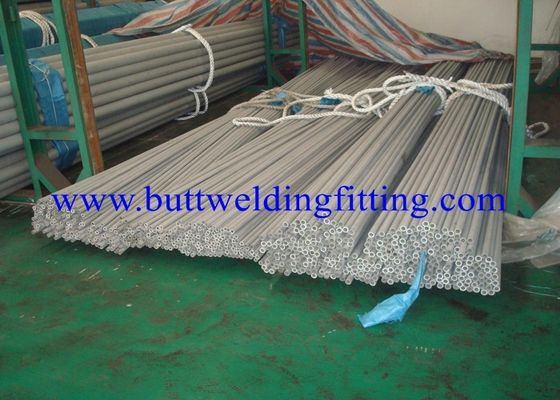

मिश्र धातु सीमलेस Hastelloy पाइप UNS N06002 AMS 5587 AMS 5588 ASTM B619 ASTM B622

एएमएस 5754 में कोई उपज या तन्यता ताकत की आवश्यकता नहीं है, लेकिन इसके लिए एक कठोरता अधिकतम और तनाव टूटना न्यूनतम की आवश्यकता है। 2200 डीजी के लिए मजबूत और ऑक्सीकरण प्रतिरोधी। एफ (1200 डीजी। सी) - हास्टेलोॉय मिश्र धातु एक्स एक ठोस समाधान है मजबूत किया गया ग्रेड में 2200 डीजी तक अच्छी ताकत और ऑक्सीकरण प्रतिरोध है। एफ (1200 डिग्री सी)।

लक्षण

ऑक्सिडेशन के लिए प्रतिरोध
HASTELLOY मिश्र धातु एक्स का बकाया ऑक्सीकरण प्रतिरोध नीचे सचित्र है। 2000 डीग में शुष्क हवा के लिए नमूनों को उजागर करके परीक्षण आयोजित किए गए थे। 1750 डीजी पर 300 साई तक एफ और शुष्क हवा के दबाव। एफ। ऑक्सीकरण प्रतिरोध के मूल्यांकन के दो मापदंड वजन परिवर्तन और संक्षारण प्रवेश की गहराई हैं। HASTELLOY मिश्र धातु एक्स एक सुरक्षात्मक, दृढ़ ऑक्साइड फिल्म के गठन के कारण दोनों मामलों में उत्कृष्ट है।

कार्बोराइजेशन और पोषण के लिए प्रतिरोध
HASTELLOY मिश्र धातु X भी कार्ब्युराइज़ेशन और नाइट्राइडिंग का विरोध करता है, दो सामान्य स्थितियां जो अक्सर उच्च तापमान वाले मिश्र धातुओं में शुरुआती विफलता का कारण बनती हैं। पेट्रोलियम कोक में 100 घंटे के बाद, चार अन्य सामग्री पूरी तरह से कार्बराइजेशन द्वारा प्रवेश कर गए थे; जबकि, मिश्र धातु एक्स नमूनों में कोई कार्बराइजेशन नहीं दिखा। 1100 डीग में हाइड्रोजन, नाइट्रोजन और अमोनिया के वातावरण में दस सामग्रियों का मूल्यांकन किया गया। 64 दिनों के लिए एफ और 25,00 पीएसआई, मिश्र धातु एक्स में एक-चौथाई से भी कम नाइट्राइड का मामला था, जो इंटरगेंनुलर हमले के बिना निकटतम प्रतिस्पर्धी सामग्री के रूप में मोटा था।

अनुप्रयोगों

मिश्र धातु पेट्रोकेमिकल ज़ोन अनुभागों में पेट्रोकेमिकल प्रक्रिया उपकरण और गैस टर्बाइन में उपयोग पाता है। उत्कृष्ट ऑक्सीकरण प्रतिरोध के कारण औद्योगिक भट्ठी अनुप्रयोगों में संरचनात्मक घटकों के लिए भी उपयोग किया जाता है।

HASTELLOY मिश्र धातु एक्स को विशेष रूप से भट्ठी अनुप्रयोगों में उपयोग के लिए अनुशंसित किया जाता है क्योंकि इसमें ऑक्सीकरण, कम करने और तटस्थ वायुमंडल के लिए असामान्य प्रतिरोध होता है। इस मिश्र धातु से बने फर्नेस रोल 2150 डीग पर 8700 घंटे के संचालन के बाद भी अच्छी स्थिति में थे। एफ। फर्नेस ट्रे, जो भारी भार का समर्थन करने के लिए उपयोग किया जाता है, 2300 डीग तक के तापमान के संपर्क में आया है। झुकने या ताना बिना एक ऑक्सीकरण वातावरण में एफ। मिश्र धातु एक्स जेट इंजन टेलपाइप्स, आफ्टरबर्नर घटकों, टरबाइन ब्लेड, नोजल वेन्स, केबिन हीटर और अन्य विमान भागों में उपयोग के लिए समान रूप से उपयुक्त है।

गैस टरबाइन दहन डिब्बे और डक्टिंग, गर्मी-उपचार उपकरण।

मिश्र धातु एक्स में ट्रांसफ़ॉर्मेशन डक्ट, कॉम्बुस्टर के डिब्बे, स्प्रे बार और फ्लेम होल्डर के साथ-साथ आफ्टरबर्नर, टेलपाइप और केबिन हीटर जैसे गैस टरबाइन इंजन में व्यापक उपयोग होता है। यह औद्योगिक भट्टी अनुप्रयोगों में उपयोग के लिए अनुशंसित है क्योंकि इसमें ऑक्सीकरण, कम करने और तटस्थ वायुमंडल के लिए असामान्य प्रतिरोध है। 2150 डिग्री F (1177 डिग्री C) पर 8,700 घंटे तक काम करने के बाद भी इस मिश्र धातु के फर्नेस रोल अच्छी स्थिति में थे। HASTELLOY मिश्र धातु एक्स का उपयोग रासायनिक प्रक्रिया उद्योग में रीटॉर्ट्स, मफल्स, उत्प्रेरक सपोर्ट ग्रिड, फर्नेस बैफल्स, पाइरोलिसिस ऑपरेशन के लिए टयूबिंग और फ्लैश ड्रियर घटकों के लिए भी किया जाता है।

विमान और फर्नेस भागों के लिए उपयोगी गुण - HASTELLOY मिश्र धातु एक्स को विशेष रूप से भट्ठी अनुप्रयोगों में उपयोग के लिए अनुशंसित किया जाता है क्योंकि इसमें ऑक्सीकरण, कम करने और तटस्थ वायुमंडलों के लिए असामान्य प्रतिरोध होता है। इस मिश्र धातु से बने फर्नेस रोल 2150 डीग पर 8,700 घंटे के ऑपरेशन के बाद भी अच्छी स्थिति में थे। एफ (1177 डीजी सी।)।

रसायन विज्ञान

तन्यता डेटा

विशेष विवरण

मशीन की क्षमता: 27% B-1112

TYPICAL STOCK REMOVAL RATE: 45 सतह फीट / मिनट हाई स्पीड टूल्स के साथ, 125 सतह फीट / मिनट कार्बाइड के साथ।

टिप्पणियाँ:
यह सुनिश्चित करने के लिए ध्यान रखा जाना चाहिए कि कठोर मशीन सेटअप और तेज उपकरण हैं, ताकि काम सख्त और सतह ग्लेज़िंग न हो। HASTELLOY मिश्र धातु X गढ़ा और कच्चा दोनों रूपों में मशीनरी है। कम काटने की गति और शीतलक के पर्याप्त प्रवाह की आवश्यकता होती है।

एकल बिंदु टंगस्टन कार्बाइड उपकरण के लिए सुझाए गए उपकरण कोण 8- से 10-डीजी हैं। किनारे-किनारे को काटने वाले किनारे से, 5- से 8-डीग तक। बैक-रेक कोण, 5- से 7-डीग। अंत राहत कोण, और 15- 30-डीग तक। साइड अत्याधुनिक कोण। नाक का दायरा 1/32 से 1/16 इंच होना चाहिए।

हाई-स्पीड स्टील ड्रिल 135 से 140 डीजी के शामिल कोण के लिए जमीन होनी चाहिए। 10 डिग्री के निकासी कोण के साथ। वेब को एक मानक ड्रिल के वेब-मोटाई के बारे में एक तिहाई तक पतला होना चाहिए।

बेहतर गति को बढ़ाकर और फ़ीड को कम करके प्राप्त किया जा सकता है। स्वचालित पेंच मशीनों की सिफारिश नहीं की जाती है क्योंकि गति आम तौर पर अत्यधिक होती है और कार्बाइड-इत्तला दे दी गई उपकरण पकड़ में नहीं आएंगे। इस मिश्र धातु के मशीनिंग के लिए सल्फर-बेस कटिंग द्रव का उपयोग किया जाना चाहिए। काटने के द्रव के सभी निशान गर्मी-उपचार या उच्च तापमान सेवा से पहले हटा दिए जाने चाहिए।

निम्नलिखित तालिका का उपयोग मशीनिंग में एक गाइड के रूप में किया जा सकता है HASTELLOY मिश्र धातु एक्स। आंकड़े ऐसे आकार और प्रकार, मशीनिंग उपकरण के प्रकार, स्टॉक के आकार और कट की प्रकृति जैसे कारकों द्वारा संशोधित किए जाएंगे।

उष्मा उपचार

HASTELLOY मिश्र धातु एक्स के सभी गंदे रूपों को समाधान गर्मी-उपचारित स्थिति में सुसज्जित किया जाता है जब तक कि अन्यथा निर्दिष्ट न हो। मानक ताप-उपचार 2150 डीग के तापमान पर होता है। एफ (1177 डीग सी) तेजी से ठंडा करने के बाद। अन्य गर्मी-उपचार तापमान भी कुछ रूपों और स्थितियों के लिए प्रभावी हो सकते हैं।

यहां सूचीबद्ध गुण निर्माता द्वारा आयोजित प्रयोगशाला परीक्षण के आधार पर औसत मूल्य हैं। वे केवल इस तरह के परीक्षणों में प्राप्त परिणामों के संकेत हैं और उन्हें गारंटी अधिकतम या न्यूनतम के रूप में नहीं माना जाना चाहिए। किसी विशेष उद्देश्य के लिए उपयुक्तता निर्धारित करने के लिए वास्तविक सेवा शर्तों के तहत सामग्रियों का परीक्षण किया जाना चाहिए। सभी डेटा छह या उससे कम परीक्षणों के औसत का प्रतिनिधित्व करते हैं जब तक कि अन्यथा नोट न किया गया हो। 1,000, 4,000, 8,000 और / या 16,000 घंटे की आयु के लिए दिखाए गए सभी डेटा एक ही गर्मी के परीक्षणों पर आधारित हैं। इस पुस्तिका में प्रयुक्त द्वितीयक इकाइयाँ (मीट्रिक) SI प्रणाली की हैं।

उत्पाद: बट-वेल्डिंग फिटिंग सामग्री: SA234, SA403 ग्रेड: सामग्री: • कार्बन स्टील: ASTM A234, WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY-42 / 46/52/56/60/65/70 स्टेनलेस स्टील: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP321, WP347 और WPS31254 मिश्र धातु इस्पात: एएसटीएम A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91 डुप्लेक्स और सुपर डुप्लेक्स स्टील: ASTM A815 UNS S31803 / S32750 / S32760 विशेष मिश्र धातु इस्पात: Monel400 और Inconel 600/800/825 / C276 कार्यकारी मानक: ASME B 16.9, GB / T12459, DIN, JIS, BS, आदि उत्पाद प्रकार: कोहनी (लांग, लघु), वापसी (लांग, लघु), टी, क्रॉस, कैप, कम करने ... आदि। आकार (एनपीएस): लंबी त्रिज्या कोहनी, सीधी टी और क्रॉस, कैप (1/2 "से 48")। लघु त्रिज्या 180 डिग्री वापसी, लघु त्रिज्या कोहनी (1 "से 24")। लॉन्ग रेडियस रिटर्न (1/2 "से 24")। लंबे त्रिज्या को कम करने वाली कोहनी (2 "x 1-1 / 2" से 24 "x 12")। आउटलेट टी को कम करना और आउटलेट क्रॉस को कम करना (1/2 "x 1/2" x 3/8 "से 48" x 48 "x 22")। Reducer (3/4 "x 1/2" से 48 "x 40")। निकला हुआ किनारा प्रकार WN / वेल्डिंग गर्दन निकला हुआ किनारा; निकला हुआ किनारा पर SO / स्लिप; पीएल / प्लेट निकला हुआ किनारा; बीएल / ब्लाइंड निकला हुआ किनारा; Th / पिरोया निकला हुआ किनारा; SW / सॉकेट वेल्डिंग निकला हुआ किनारा; LF / SE (लैप्ड निकला हुआ किनारा / ठूंठ छोर); LWN / लंबी वेल्डिंग गर्दन निकला हुआ किनारा; छिद्र निकला हुआ किनारा; कम निकला हुआ किनारा; एपीआई निकला हुआ किनारा; इंटीग्रल / कॉम्पैक्ट निकला हुआ किनारा; तमाशा अंधा; लाइन कुदाल और स्पेसर, पैडल ब्लाइंड, पैडल स्पेसर; छिद्र प्लेट; पाइप प्लेट, रक्तयुक्त अंगूठी; प्लेट निकला हुआ किनारा मानक ANSI B16.5, ANSI B16.47, ANSI B16.48, ANSI B16.36, JIS B2220, BS4504, BS1560, BS10; MSS SP44 DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, D262635, DIN2636, DIN2637, DIN2638, DIN2501 (WN); DN2573, DIN2576, DIN2527, DIN2655, DIN2656 (पीएल); DIN2566 (वें) आकार 1/2 '' ~ 60 '' कक्षा की रेटिंग 150 ~ 2500 का सामना करना पड़ RF (बढ़ा हुआ चेहरा); FF (सपाट चेहरा); RTJ (रिंग टाइप जॉइंट); RJ (रिंग ज्वाइंट फेस) टीजी (जीभ और नाली चेहरा); एमएफएम (पुरुष और महिला चेहरा) निर्माण प्रक्रिया पुश, प्रेस, फोर्ज, कास्ट, आदि। सामग्री कार्बन स्टील स्टेनलेस स्टील अलॉय स्टील डुप्लेक्स स्टेनलेस स्टील कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात एएसटीएम ए 694 एफ 42, एफ 46, एफ 48, एफ 50, एफ 52, एफ 56, एफ 60, एफ 65, एफ 70; एएसटीएम ए 234 डब्ल्यूपीबी, डब्ल्यूपीसी; एएसटीएम ए 420 डब्ल्यूपीएल 6, डब्ल्यूपीएल 3; एएसटीएम ए 105; एएसटीएम A860; एएसटीएम ए 350 एलएफ 1, एलएफ 2 सीएल 1 / सीएल 2, एलएफ 3 सीएल 1 / सीएल 2; एएसटीएम A266 GR.1, GR.2, GR.3, GR.4 एपीआई 5L जीआरबी एएसटीएम ए 182 F 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316Ti, 316L, 317, 317L, 321, 347,347H, 348,254SMO, S31254, UNS 8020, F45, S30815, F46, S30600, F904L A182 F56, S33228, F58, S31266, F62, N08367, एएसटीएम A312 एएसटीएम ए 182 एफ 5, एफ 5 ए, एफ 9, एफ 11, एफ 12, एफ 22, एफ 91; एएसटीएम A182 F51 / UNS S31803, F53 / UNS S32750, F55 / UNS S328060 पैकिंग लकड़ी के मामलों, pallets, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार MOQ 1 टुकड़ा डिलीवरी का समय मात्रा के आधार पर 10-100 दिन भुगतान की शर्तें टी / टी शिपमेंट एफओबी शंघाई, सीएफआर, सीआईएफ आदि आवेदन पेट्रोलियम / पावर / रसायन / निर्माण / गैस / धातुकर्म / जहाज निर्माण आदि टिप्पणियों अन्य सामग्री और चित्र उपलब्ध हैं। उत्पाद flanges WN (वेल्डिंग-गर्दन), तो (पर्ची पर); पी एल (प्लेट); बीएल (ब्लाइंड); वें (थ्रेडेड); एसडब्ल्यू (सॉकेट-वेल्डिंग); एलएफ / एसई (लैप्ड निकला हुआ किनारा / स्टब) अंत); LWN (लंबी वेल्डिंग गर्दन); छिद्र फूली; कमी निकला हुआ किनारा; एपीआई निकला हुआ किनारा; इंटीग्रल / कॉम्पैक्ट निकला हुआ किनारा; स्पेक्टेक्ल ब्लाईंड , लिंड स्पेड और स्पेसर, पैडल ब्लाइंड, पैडल स्पेसर; ओरिफिस प्लेट; पाइप प्लेट, ब्लीड रिंग। मानक अमेरिकी मानक ANSIB16.5, B16.7, / API605,6A, 6B / MSS SP44 / AWWA C207 जर्मन मानक DIN2630,2631,2632,2633,2634,2635,2636,2637,2638, 2501 (WN); DIN2573,2576,2527,2655,2656 (पीएल); DIN2566 (वें) अंग्रेजों मानक BS4504 PN16, PN40 / BS10 जापान मानक JIS / KS5K, 10K, 16K, 20K रूस मानक GOST12820,12821 चीनी मानक न मानक 10mm-5000mm से ड्राइंग आकार के अनुसार, वजन 0.5K से 30 टन है आकार 1/2 "-60" सामग्री कार्बन स्टील ASTM A106 GR.B, GR.C; ASTM A333 GR.1, GR.3; GR.6; एएसटीएम / एएसएमई एस / ए 179 / ए 179 एम; एएसटीएम / एएसएमई एस / ए 192 / ए 192 एम; ASTM / ASME S / A210 / A 210M GR.A; एपीआई 5L GR.B, X42, X52, X60, X65; ASTM A860 / A 860M WPHY42, WPHY52, WPHY60, WPHY65, WPHY70; एएसटीएम A694 / A 694M F42, F46, F48, F50, F52, F56, F60, F65, F70; एएसटीएम / एएसएमई एस / ए 234 / ए 234 एम डब्ल्यूपीबी, डब्ल्यूपीसी; एएसटीएम / एएसएमई एस / ए 420 / ए 420 एम डब्ल्यूपीएल 6, डब्ल्यूपीएल 3; एएसटीएम / एएसएमई एस / ए 105 / ए 105 एम; ASTM / ASME S / A266 / A 266M GR.1, GR.2, GR.3, GR.4; एएसटीएम / एएसएमई एस / ए 350 / ए 350 एम एलएफ 1, एलएफ 2, एलएफ 3; एएसटीएम ए 193 बी 7, ए 307 बी, ए 320 एल 7 ;; अलॉय स्टील एएसटीएम / ASMES / A335 / A315MP5, पी 9, P11, P12, P22, P91; एएसटीएम / ASMES / A213A 213MT5, T9, T11, T12, T22, T23T91; DIN1717510CrMo910,13CrMo44, 10Cr9Mo1VNb; WB36 (15NiCuMoNb5); एएसटीएम / ASMES / A234 / A234MWP5, WP9, WP11, WP12, WP22, WP9; ASTM / ASMES / A182 / A182MF5, F5a, एफ 9, एफ 11, एफ 12, एफ 22, एफ 91; एएसटीएम / एएसएमई एस / ए 336 / ए 336 एम एफ 5, एफ 9, एफ 11, एफ 12, एफ 22, एफ 91। स्टेनलेस स्टील एएसटीएम / ASMEA / SA182F304,304L, 304H, 309S, 309H, 310S, 310H, 316,316TI, 16H, 316L, 316LN, 317,317L, 321,321H, 347,347H, 348,348H, F40 / S31254, F20 / N08020, F45 / S30815, F46 / S30600, F47 / S31725, F48 / S31726, F49 / S34565, F56 / S33228, F58 / S31266, F62 / N08367 / 1.4529 डुप्लेक्स स्टील / सुपर डुप्लेक्स स्टील एएसटीएम / ASMEA / SA182F51 / 2205 / S31803 / 1.4462 ; F53 / 2507 / S32750 / 1.4410; F55 / S32760, F50 / S31200; F57 / S39277; F59 / S32520; F60 / S32205; F61 / S3225F904L / N08904 / 1.4539; 254SMO / S31254 / 1.4574; S31050 / 1.4466; 17-4PH / S1400 / 1.4548724L; 316Lmod / 1.4435; 725LN / 310MoLN UNS S31254 / 254SMo / F44, S31200 / F50, S31803 / F51 / 2205, S32950 / F52, S32750 / F53 / 2507, S39274 / F54, S32760 / F55, S39277 / F57, S32520 / F59, S32205 / F60, F62 / No8367, S32550 / F61 / 00cr25ni6। 5mo3cun, S32906 / F65 TOBO ग्रुप एड़ी वर्तमान परीक्षण प्रत्यक्ष-पढ़ने वाला स्पेक्ट्रोमीटर अल्ट्रासोनिक डिटेक्टर हाइड्रोलिक परीक्षण उपकरण रसायन विज्ञान प्रयोगशाला यूनिवर्सल परीक्षण मशीन यूनिवर्सल परीक्षण मशीन कठोरता परीक्षक मेटलोग्राफी माइक्रोस्कोप आयात किया गया माइक्रो-विश्लेषण रासायनिक विश्लेषण हमेशा पूर्णता की तलाश हमारा जीवित रहने का आधार है। आधुनिक उद्यम "मानव-केंद्रित अवधारणा" का अनुसरण करता है। हम कर्मचारियों की गुणवत्ता में सुधार के साथ शुरू करते हैं, और हमें संभावित क्षमता को बढ़ाने की कोशिश करते हैं, ताकि गुणवत्ता जागरूकता तक पहुंच सकें, प्रथम श्रेणी की गुणवत्ता सुनिश्चित करें। पूर्णता, विवरण के लिए निरंतर है, पूर्णता, प्रौद्योगिकी के लिए चुनौती है, पूर्णता, अग्रदूत, पूर्णता के लिए समझ है, गुणवत्ता की पूर्णता है, पूर्णता, उच्चतम स्तर तक कट्टरता है। तार काटने की मशीन बड़े पैमाने पर पढ़ने वाला स्पेक्ट्रोमीटर प्रभाव परीक्षक उपकरण
