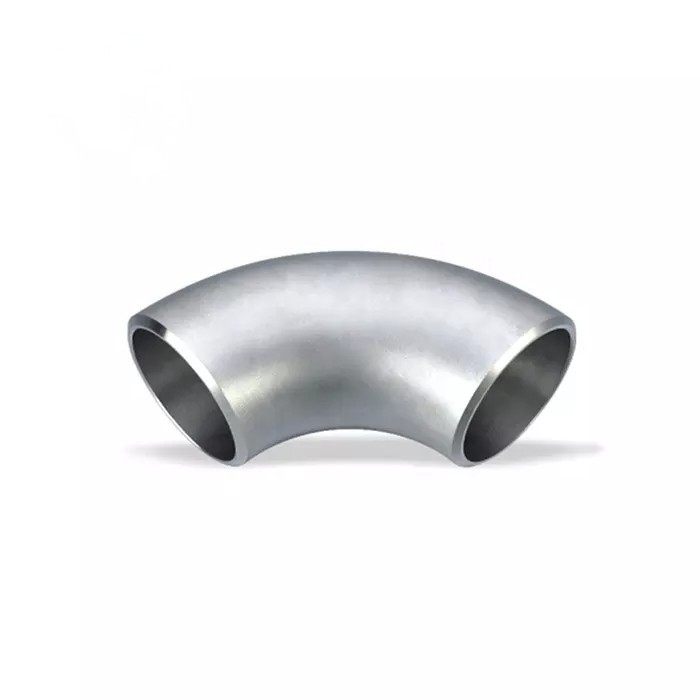

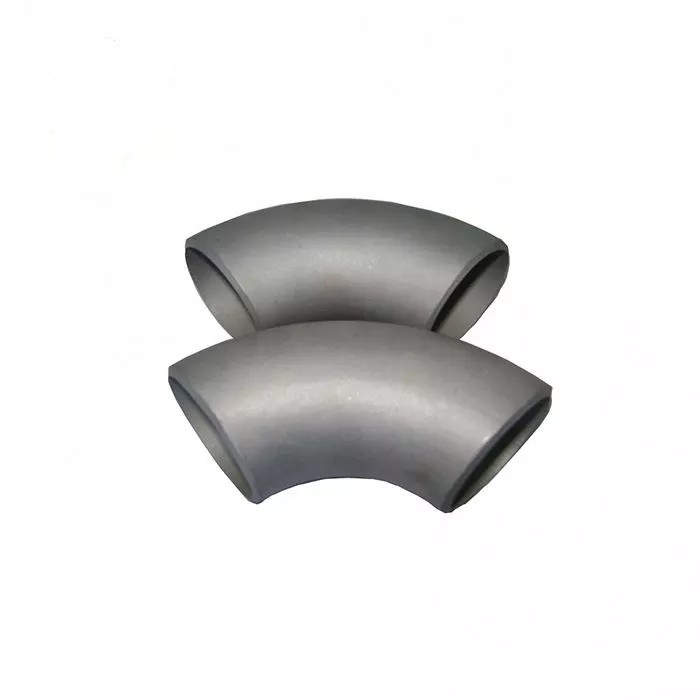

एनपीटी थ्रेडेड 304 स्टेनलेस स्टील 90 डिग्री कोहनी पाइप फिटिंग

एनपीटी थ्रेडेड 304 स्टेनलेस स्टील 90 डिग्री कोहनी पाइप फिटिंग

दएनपीटी घुमावदार 304 स्टेनलेस स्टील 90 डिग्री कोहनीएक सटीक इंजीनियरिंग पाइप फिटिंग है जिसे घुमावदार पाइप सिस्टम में प्रवाह की दिशा बदलने के लिए डिज़ाइन किया गया है।निवेश कास्टिंगके अनुसारASTM A351 CF8विनिर्देशों के अनुसार, यह कोहनी फिटिंग विश्वसनीय लीक-टाइट प्रदर्शन प्रदान करता हैवर्ग 150 के दबाव के लिए रेटिंग. 304 स्टेनलेस स्टील सामग्री मीठे पानी, नगरपालिका और हल्के रासायनिक वातावरण में ऑक्सीकरण और संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करती है,इस threaded कोहनी पाइपलाइन के बीच एक पसंदीदा विकल्प बना रही है, जल उपचार, खाद्य प्रसंस्करण और सामान्य औद्योगिक द्रव प्रबंधन अनुप्रयोग।

प्रत्येक एनपीटी घुमावदार कोहनी के अधीन है100% आयामी निरीक्षणके अनुपालन का सत्यापन करने के लिएएएनएसआई बी1.20.190-डिग्री विन्यास बाधाओं के आसपास और सीमित स्थानों के माध्यम से कुशल पाइप रूटिंग की अनुमति देता है।निवेश कास्टिंग प्रक्रिया समान दीवार मोटाई और चिकनी आंतरिक बोर सतहों सुनिश्चित करता है, जो कोहनी फिटिंग भर में उथल-पुथल और दबाव की गिरावट को कम करते हैं।इस 304 स्टेनलेस स्टील कोहनी सटीक विनिर्माण के साथ सामग्री अखंडता जोड़ती है.

तकनीकी विनिर्देश

मुख्य लाभ और अनुप्रयोग क्षेत्र

• विश्वसनीय थ्रेडेड सीलःएनपीटी कॉपरड धागे जब धागे सीलेंट या पीटीएफई टेप के साथ ठीक से इकट्ठे होते हैं, तो एक प्रगतिशील रूप से कसने वाली यांत्रिक सील बनाते हैं, जो नामित दबाव की स्थिति में लीक-मुक्त संचालन सुनिश्चित करते हैं।
• बहुमुखी द्रव संगतता:304 स्टेनलेस स्टील पानी, भाप, हल्के एसिड, क्षारीय घोल, खाद्य ग्रेड तरल पदार्थ, और सामान्य औद्योगिक मीडिया को बिना गिरावट या प्रदूषण के प्रतिरोध करता है।
• साइट पर आसान स्थापनाःथ्रेडेड कनेक्शन वेल्डिंग उपकरण या विशेष कौशल की आवश्यकता को समाप्त करते हैं, जो फील्ड असेंबली और रखरखाव संचालन के लिए स्थापना समय और श्रम लागत को कम करते हैं।
• नलसाजी और एचवीएसी प्रणालीःवाणिज्यिक और आवासीय नलसाजी नेटवर्क, हाइड्रोनिक हीटिंग लूप, ठंडा पानी के सर्किट, और संपीड़ित वायु वितरण प्रणालियों के लिए आदर्श है जिन्हें थ्रेड बुनकर की आवश्यकता होती है।
• जल उपचार सुविधाएं:रिवर्स ऑस्मोसिस फीड लाइनों, फिल्टरेशन स्किड, रासायनिक खुराक पैनल और प्रक्रिया जल वितरण के लिए उपयुक्त जहां एनपीटी कनेक्शन और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
• खाद्य और पेय प्रसंस्करणःसीआईपी सफाई प्रोटोकॉल के लिए आसान असेंबलिंग के साथ डेयरी, ब्रुअरी, पेय और खाद्य विनिर्माण पाइपिंग में उत्पाद संपर्क सतहों के लिए स्वच्छता आवश्यकताओं को पूरा करता है।
• औद्योगिक द्रव हस्तांतरण:विनिर्माण संयंत्रों और प्रसंस्करण सुविधाओं में स्नेहन तेल, हाइड्रोलिक द्रव, शीतलक और गैर आक्रामक रासायनिक हस्तांतरण लाइनों के साथ संगत।
• समुद्री सहायक प्रणालियाँ:जहाजों पर मीठे पानी, बेलज, बालास्ट पानी और डेक वॉश पाइपिंग के लिए उपयुक्त जहां 304 स्टेनलेस डेक के ऊपर के वातावरण में पर्याप्त पिटिंग प्रतिरोध प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एनपीटी और बीएसपी थ्रेडेड कोहनी फिटिंग में क्या अंतर है?

A: एनपीटी (नेशनल पाइप टेपर) धागे में ANSI B1 के अनुसार टेपर प्रोफाइल के साथ 60 डिग्री का धागा कोण होता है।20.1बीएसपी (ब्रिटिश स्टैंडर्ड पाइप) धागे में आईएसओ 7/1 के अनुसार समानांतर या कॉपर वेरिएंट के साथ 55 डिग्री कोण का उपयोग किया जाता है।एनपीटी उत्तरी अमेरिका में प्रमुख मानक है, जबकि बीएसपी यूरोप, एशिया और राष्ट्रमंडल बाजारों में प्रचलित है। ये दो धागा मानक विनिमेय नहीं हैं, और सही मिलान धागा कोहनी का उपयोग करने से गैलिंग और रिसाव को रोकता है।हमारे एनपीटी घुमावदार कोहनी फिटिंग मानक एनपीटी निप्पल के साथ विश्वसनीय क्रॉस संगतता के लिए सटीक एएनएसआई सहिष्णुता के लिए निर्मित कर रहे हैं, युग्मन, और वाल्व.

प्रश्न: क्या इस 304 स्टेनलेस स्टील के थ्रेडेड कोहनी का उपयोग उच्च तापमान वाले भाप अनुप्रयोगों के लिए किया जा सकता है?

A: हाँ, 304 स्टेनलेस स्टील के घुमावदार कोहनी को 538°C (1000°F) तक निरंतर सेवा के लिए रेटेड किया गया है,इसे अपने वर्ग 150 दबाव-तापमान रेटिंग लिफाफे के भीतर संतृप्त भाप लाइनों के लिए उपयुक्त बनानातथापि, 200 पीएसआई से अधिक या लगातार थर्मल साइकिल के साथ काम करने वाले भाप प्रणालियों के लिए,हम हमारे 316 स्टेनलेस स्टील वेरिएंट पर विचार करने की सलाह देते हैं बढ़ी हुई रेंगने प्रतिरोध और क्लोराइड तनाव संक्षारण दरार प्रतिरोध के लिएभाप अनुप्रयोगों के लिए धागा सीलेंट का चयन महत्वपूर्ण है;थर्मल विस्तार और संकुचन चक्रों के तहत सील अखंडता बनाए रखने के लिए ग्रेफाइट आधारित यौगिकों या 260°C से अधिक के उच्च तापमान वाले पीटीएफई टेपों की सिफारिश की जाती है.

प्रश्न: आप एनपीटी थ्रेडेड कनेक्शन के लिए किस थ्रेड सीलेंट या स्थापना प्रक्रिया की सिफारिश करते हैं?

उत्तरः हम पीटीएफई धागा सील टेप के 2-3 लपेटें (दाग के अंत से देखे जाने पर घड़ी के संकेत के अनुसार लपेटा जाता है) या एक उपयुक्त एनेरोबिक पाइप धागा सीलेंट को पुरुष एनपीटी धागे पर विधानसभा से पहले लागू करने की सलाह देते हैं।कनेक्शन को हाथ से कसें, फिर 1.5 से 2 अतिरिक्त मोड़ लागू करें जब तक कि कसने के लिए एक फ्रेंच कुंजी के साथ। अत्यधिक कसने से बचें, जो स्टेनलेस स्टील धागे पर जलन का कारण बन सकता है या कास्टिंग को दरार दे सकता है। महत्वपूर्ण अनुप्रयोगों के लिए,1 पर एक हाइड्रोस्टैटिक दबाव परीक्षणसील की अखंडता सत्यापित करने के लिए स्थापना के बाद कामकाजी दबाव का 0.5 गुना किया जाना चाहिए। कभी भी महिला धागे पर धागा सीलेंट का उपयोग न करें क्योंकि यह उचित संलग्नक में हस्तक्षेप कर सकता है।
