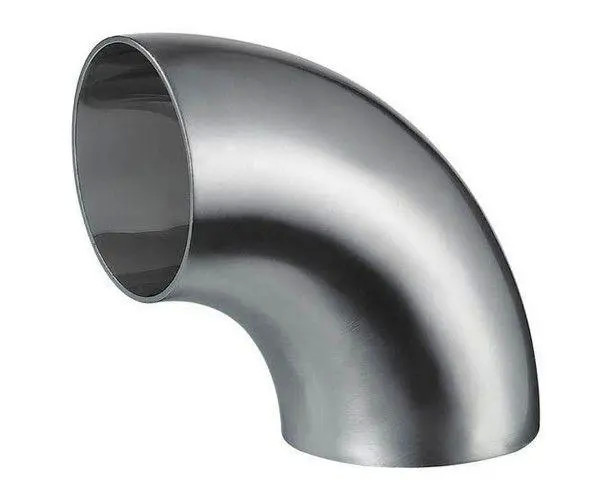

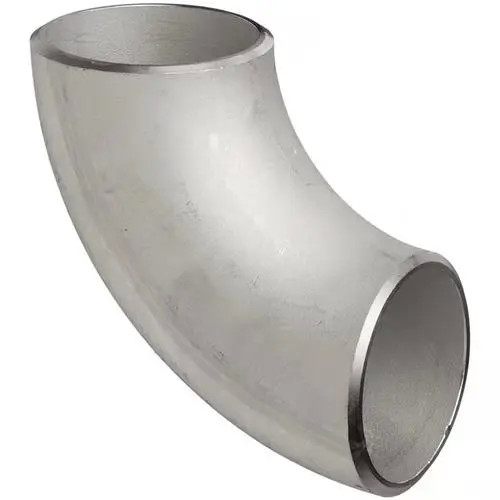

6000LBS उच्च दबाव जाली स्टेनलेस स्टील एल्बो पाइप फिटिंग

6000LBS उच्च दबाव फोर्ज स्टेनलेस स्टील कोहनी पाइप फिटिंग

द6000LBS उच्च दबाव फोर्जिंग स्टेनलेस स्टील कोहनीघुमावदार और सॉकेट वेल्ड फिटिंग डिजाइन में दबाव क्षमता के शिखर का प्रतिनिधित्व करता है।ASTM A182 F316स्टेनलेस स्टील का उपयोगबंद-मृत्यु फोर्जिंगप्रौद्योगिकी, इस कोहनी फिटिंग अप करने के लिए असाधारण परिचालन दबाव का सामना करता है6000 पाउंड प्रति वर्ग इंचपरिवेश के तापमान पर। फोर्जिंग प्रक्रिया सामग्री के अनाज संरचना को फिटिंग समोच्च के साथ संरेखित करती है, जो फोल्ड फिटिंग में आम तौर पर पाई जाने वाली छिद्र और आंतरिक दोषों को समाप्त करती है।यह धातु विज्ञान लाभ सीधे हाइड्रोलिक पावर इकाइयों में पाए जाने वाले चक्रगत दबाव भार परिस्थितियों में बेहतर थकान प्रतिरोध और विश्वसनीय दीर्घकालिक प्रदर्शन में अनुवाद करता है, अपतटीय क्रिसमस के पेड़, उच्च दबाव वाले रासायनिक इंजेक्शन स्किड, और गहरे पानी के संवर्धक प्रणाली।

प्रत्येक उच्च दबाव कोहनी सॉकेट वेल्ड अंत सटीक-मशीन से बना हैएएसएमई बी1611आयामी सहिष्णुता, अनुसूची 80 और अनुसूची 160 पाइप के साथ सुसंगत फिट-अप सुनिश्चित करता है।304 की तुलना में क्लोराइड प्रेरित पिटिंग और दरार जंग के लिए काफी बेहतर प्रतिरोध प्रदान करता है, इस फोल्ड कोहनी को समुद्री, अपतटीय और तटीय औद्योगिक वातावरण के लिए अंतिम विकल्प बना रहा है।एमपीआई (पॉजिटिव मटेरियल पहचान)प्रत्येक गर्मी बैच पर परीक्षण, 1.5 बार नामित दबाव पर हाइड्रोस्टैटिक खोल परीक्षण, औरतरल द्रव्य की जांचएएसएमई धारा V की आवश्यकताओं के अनुसार महत्वपूर्ण सतहों की किसी भी सतह विखंडन का पता लगाने के लिए जो दबाव अखंडता को खतरे में डाल सकता है।

तकनीकी विनिर्देश

मुख्य लाभ और अनुप्रयोग क्षेत्र

• असाधारण दबाव क्षमताः6000LBS रेटिंग अल्ट्रा-उच्च दबाव हाइड्रोलिक सर्किट, कुएं के सिर नियंत्रण लाइनों में तैनाती की अनुमति देता है,और समुद्र तटीय विविधता पाइपिंग जहां मानक वर्ग 3000 फिटिंग ऑपरेटिंग लिफाफे के लिए कम आकार का हो जाएगा.
• बंद-मृत्यू फोर्जिंग अखंडताःफोल्ड अनाज प्रवाह कोहनी के समोच्च का अनुसरण करता है,निवेश कास्ट समकक्षों की तुलना में 30% अधिक थकान शक्ति प्रदान करना और आंतरिक छिद्रता से संबंधित रिसाव मार्गों के जोखिम को लगभग समाप्त करना.
• 316 मोलिब्डेनम-वर्धित संक्षारण सुरक्षाः३१६ स्टेनलेस स्टील में २-३% मोलिब्डेनम सामग्री क्लोराइड युक्त वातावरण में पिटिंग संक्षारण के लिए महत्वपूर्ण प्रतिरोध प्रदान करती है, जिसमें समुद्री जल छिड़काव क्षेत्र, रासायनिक प्रसंस्करण क्षेत्र,और तटीय औद्योगिक सुविधाएं.
• हाइड्रोलिक पावर यूनिट:उच्च दबाव वाले पंप डिस्चार्ज लाइनों को संचय बैंक, दिशात्मक नियंत्रण वाल्व मनिफोल्ड और 350 बार (5000 पीएसआई) से अधिक दबावों पर काम करने वाले इंटीपेंसिफायर सर्किट से जोड़ने के लिए आवश्यक।
• अपतटीय तेल और गैस प्लेटफार्म:टॉपसाइड प्रक्रिया पाइपिंग, रासायनिक इंजेक्शन सिस्टम, हाइड्रोलिक नियंत्रण नाभि में तैनात,और कुएं के सिर उपकरण पाइप जहां 316 स्टेनलेस स्टील NORSOK M-650 सामग्री योग्यता आवश्यकताओं को पूरा करता है.
• उच्च दबाव रासायनिक इंजेक्शनःरिफाइनरी और पेट्रोकेमिकल प्रक्रिया इकाइयों में 6000 पीएसआई तक के दबाव पर काम करने वाली मेथनॉल, संक्षारण अवरोधक और स्केल अवरोधक इंजेक्शन लाइनों के लिए उपयुक्त।
• गहरे जल के जल-निम्न प्रणालियाँ:सुपर डुप्लेक्स और 316 स्टेनलेस स्टील के पनडुब्बी पाइपिंग के साथ संगत, मनिफोल्ड पॉड्स, पाइपलाइन एंड टर्मिनेशन (PLETs), और 3000 मीटर से अधिक पानी की गहराई के लिए नामित प्रवाह लाइन कनेक्शन सिस्टम।
• हाइड्रोस्टैटिक परीक्षण रिगःवाल्वों, एक्ट्यूएटरों और डाउनहोल टूल्स के लिए प्रेशर टेस्टिंग मनिफोल्ड एसेम्ब्ली में इस्तेमाल किया जाता है जहां फिटिंग को स्वयं मूल्यांकन के तहत उपकरण के परीक्षण दबाव रेटिंग से अधिक होना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: फोल्डेड सॉकेट वेल्ड कोहनी के लिए 3000LBS और 6000LBS दबाव रेटिंग के बीच अंतर क्या है?

A: 6000LBS नामकरण से पता चलता है कि फिटिंग को परिवेश के तापमान पर 6000 psi अधिकतम ठंडे कामकाजी दबाव (CWP) के लिए नामित किया गया है, जो 3000LBS नामित का दोगुना है।यह उच्च रेटिंग बढ़ी हुई दीवार मोटाई के माध्यम से प्राप्त किया जाता है, बढ़े हुए फोर्जिंग कमी अनुपात, और अधिक सख्त गैर-विनाशकारी परीक्षा आवश्यकताएं।एक 6000LBS सॉकेट वेल्ड कोहनी अपने ध्यान देने योग्य रूप से भारी दीवार अनुभाग और बड़े सॉकेट गहराई से 3000LBS से नेत्रहीन प्रतिष्ठित किया जा सकता है. दोनों के बीच चयन करते समय, सिस्टम डिजाइन दबाव, सुरक्षा कारक आवश्यकताएं ASME B31.3 प्रक्रिया पाइपिंग कोड के अनुसार,और पाइप कार्यक्रम (Sch 160 या XXS 6000LBS सेवा के लिए) सभी एक साथ विचार किया जाना चाहिए6000 एलबीएस फोल्डेड स्टेनलेस स्टील कोहनी उच्च दबाव वाले हाइड्रोलिक सिस्टम के लिए मानक विकल्प है जहां पीक ऑपरेटिंग दबाव नियमित रूप से 3000 पीएसआई से अधिक है।

प्रश्न: 6000 पीएसआई स्थितियों में सॉकेट वेल्ड कनेक्शन लीक-टाइट प्रदर्शन कैसे सुनिश्चित करता है?

उत्तर: सॉकेट वेल्ड संयुक्त पाइप ओडी और कोहनी फिटिंग के सॉकेट हब के बीच एक फिलेट वेल्ड बनाता है।6 मिमी) पाइप के अंत और सॉकेट तल के बीच अंतर एक दरार-प्रारंभ तनाव riser बनाने के बिना वेल्डिंग के दौरान पाइप के थर्मल विस्तार के लिए अनुमति देता हैपरिणामी परिधिगत पट्टिका वेल्ड पाइप फट दबाव से अधिक ताकत के साथ पूर्ण प्रवेश सील प्रदान करता है।वेल्ड के बाद ASME अनुभाग V अनुच्छेद 6 के अनुसार तरल घुसपैठ जांच सतह दरारों की अनुपस्थिति का सत्यापन करने के लिए हमारी सुविधा में सभी सॉकेट वेल्ड कनेक्शन पर किया जाता हैH2S युक्त वातावरण में अम्लीय सेवा अनुप्रयोगों के लिए,हम NACE MR0175/ISO 15156 कठोरता नियंत्रित वेल्डिंग प्रक्रियाओं को इस उच्च दबाव कोहनी फिटिंग के गर्मी प्रभावित क्षेत्र में सल्फाइड तनाव क्रैकिंग को रोकने के लिए लागू करते हैं.

प्रश्न: क्या इस 6000 एलबीएस फोर्जेड कोहनी को पूर्ण सामग्री ट्रेस करने और तीसरे पक्ष के निरीक्षण के साथ आपूर्ति की जा सकती है?

एकः बिल्कुल. प्रत्येक गढ़े हुए स्टेनलेस स्टील कोहनी एक EN 10204 प्रकार 3.1 सामग्री परीक्षण रिपोर्ट रसायनिक संरचना, यांत्रिक गुणों (तन्यता शक्ति, प्रतिरोध शक्ति,लम्बाई, क्षेत्र की कमी) और निर्दिष्ट परीक्षण तापमान पर चारपी वी-नोच प्रभाव मान।ताप उपचारहम तीसरे पक्ष के निरीक्षण एजेंसियों सहित स्वागत करते हैं ब्यूरो वेरिटास, डीएनवी, लॉयड्स रजिस्टर, एसजीएस, और TUV हाइड्रोस्टैटिक परीक्षण, पीएमआई सत्यापन,आयामी जाँच, और हमारी सुविधा में एनडीई प्रक्रियाओं.अतिरिक्त एनडीई विकल्प जिसमें रेडियोग्राफिक परीक्षा (आरटी) और अल्ट्रासोनिक परीक्षण (यूटी) शामिल हैं, अनुरोध पर महत्वपूर्ण सेवा फोर्ज्ड कोहनी अनुप्रयोगों के लिए किया जा सकता है.
