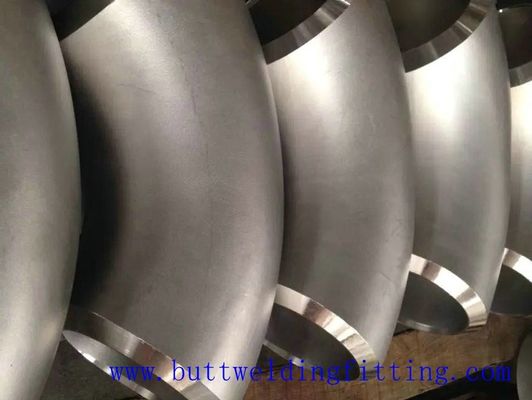

लंबी त्रिज्या स्टेनलेस स्टील बट वेल्ड फिटिंग स्टील 90 डिग्री कोहनी 1-72 इंच

  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
उत्पत्ति के प्लेस चीन
ब्रांड नाम Tobo
प्रमाणन ISO9001, API,CE
मॉडल संख्या कोहनी
न्यूनतम आदेश मात्रा 1pcs
मूल्य USD Depending on quantity
पैकेजिंग विवरण प्लाई लकड़ी के मामले या फूस
प्रसव के समय मात्रा के आधार पर 10-100 दिनों
भुगतान शर्तें टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 3, 0000pcs प्रति माह
उत्पाद विवरण
आकृति इसके बराबर सामग्री स्टेनलेस स्टील
आकार निर्बाध 1/2" 24 24" 72" करने के लिए Welded" मोटाई Sch10-Sch160 XXS
आयुध डिपो 1-72inch
प्रमुखता देना

बट वेल्ड ट्यूब फिटिंग

,

बट वेल्डेड पाइप फिटिंग
एक संदेश छोड़ें
उत्पाद विवरण
लंबी त्रिज्या स्टेनलेस स्टील बट वेल्ड फिटिंग स्टील 90 डिग्री कोहनी

Zhitong स्टेनलेस स्टील 304 / 304L बट-वेल्ड पाइप फिटिंग, शेड्यूल 40, पाइपों के बीच प्रवाह की दिशा बदलने के लिए एक छोटी त्रिज्या 90 डिग्री कोहनी है। एक चिकनी बोर और बेहतर द्रव प्रवाह की अनुमति देने के लिए कोहनी के बट-वेल्ड कनेक्शन को उभारा जाता है। स्टेनलेस स्टील से बना 304 / 304L, इस पाइप फिटिंग की कम कार्बन सामग्री वेल्डिंग के दौरान हानिकारक कार्बाइड वर्षा को कम करती है, जिससे संक्षारण प्रतिरोध सुनिश्चित होता है। यह गुणवत्ता आश्वासन के लिए 304 स्टील शक्ति मानकों और 304L अतिरिक्त-निम्न कार्बन मानकों दोनों को पूरा करता है।

पाइप फिटिंग घटकों को जोड़ने, समाप्त करने, प्रवाह को नियंत्रित करने और कई अलग-अलग उद्योगों में पाइपिंग की दिशा बदलने के लिए उपयोग किया जाता है। पाइप फिटिंग खरीदते समय, आवेदन पर विचार करें, क्योंकि यह सामग्री के प्रकार, आकार, आकार और आवश्यक स्थायित्व को प्रभावित करेगा। फिटिंग कई आकारों, शैलियों, आकारों और शेड्यूल (पाइप की दीवार मोटाई) में थ्रेडेड या अनथ्रेडेड हैं।

त्वरित विवरण:

· सामग्री: स्टेनलेस स्टील

· टेकनीक: जाली

· प्रकार: कोहनी

· कनेक्शन: वेल्डिंग

· आकार: बराबर

· हेड कोड: राउंड

· आकार: 1/2 "-72"

· दबाव: sch10-xxs

· कोण: 22.5 °, 30 °, 45 °, 60 °, 90 °, 180 ° अंश

· आवेदन: पेट्रोलियम रासायनिक मशीनरी बिजली, papermaking, आदि

· मानक: ASME ANSI MSS-SP JISB DIN BS GB

· पैकिंग: लकड़ी के मामलों में, pallets, या ग्राहकों के लिए के रूप में

· त्रिज्या: लघु त्रिज्या, दीर्घ त्रिज्या

· योग्यता: एपीआई, आईएसओ, सीई

· भूतल उपचार: प्राकृतिक

विवरण:

1. उत्पाद आइटम नं .: 003fearning-Cosco Steel

2. उत्पाद मुख्य रूप से पेट्रोलियम और गैस, रासायनिक संयंत्र, बिजली स्टेशन, धातु विज्ञान, जहाज निर्माण, आदि में इस्तेमाल किया गया है।

3. कड़ाई से उत्पादन प्रक्रिया, ISO9001 के तहत: 2008 गुणवत्ता contral प्रणाली दिशानिर्देश।

4. EN10204 3.2.1 के अनुसार MTC प्रमाणन।

5. अंकन: पंजीकृत लोगो, हीट नंबर, स्टील ग्रेड, मानक, आकार

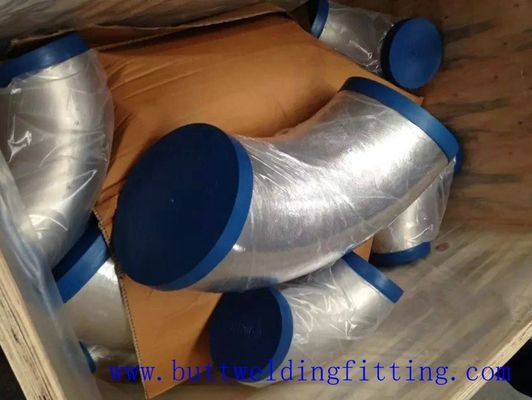

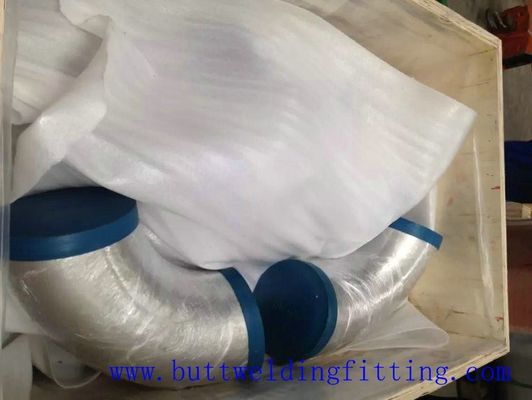

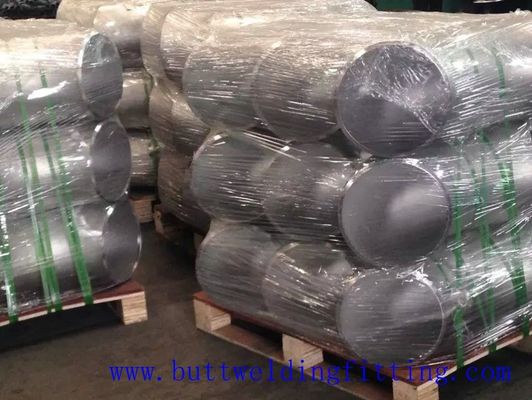

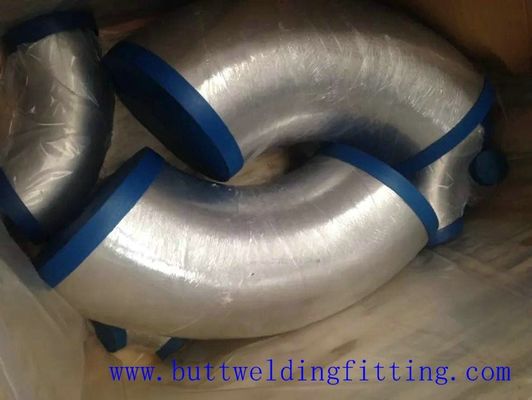

6. पैकिंग: लकड़ी के बक्से या लकड़ी के फूस है।

7. एचएस कोड: 73072300

उत्पाद कोहनी
प्रकार

लंबी या छोटी त्रिज्या।

22.5 °, 30 °, 45 °, 60 °, 90 °, 180 ° डिग्री,

बट वेल्डिंग कोहनी, थ्रेडेड कोहनी, स्ट्रीट कोहनी।

आकार

बट वेल्डिंग

DN: DN10 ~ DN 1200

WT: SCH10-XXS

फोर्जिंग

डीएन: DN10 ~ DN150

दबाव वर्ग: 150LBS ~ 10000LBS

मानक

ANSI B16.5, B16.11, B16.3,

ASTM A234 / A234M, ASTM A403 / A403M, ASTM A420 / A420M, ASTM A182 / A182M, DIN2605, JIS B2311, JIS B2312। HG, GB, एसएच, HGJ, जेबी, एएनएसआई, JIS, दीन

सामग्री

ए 105, डब्ल्यूपीबी, डब्ल्यूपीसी, डब्ल्यूपी 1, डब्ल्यूपी 11, डब्ल्यूपी 21, डब्ल्यूपी 5, डब्ल्यूपी 9, डब्ल्यूपीआर, डब्ल्यूपी 9, डब्ल्यूपी 32, डब्ल्यूपी 310, डब्ल्यूपी 309, डब्ल्यूपी 310, डब्ल्यूपी 316, डब्ल्यूपी 316, डब्ल्यूपी 317, डब्ल्यूपी 3217, डब्ल्यूपी 327, डब्ल्यूपी 34, डब्ल्यूपी 34, डब्ल्यूपीएल 6, डब्ल्यूपीएल 6। डब्ल्यूपीएल 9, एफ 1, एफ 5, एफ 1

सतह का उपचार

पीई

स्मीयर एंटीरस्ट ऑयल

galvanizing

चमकाने

वार्निश कोटिंग

आवेदन

रासायनिक

वसा और उर्वरक

चीनी मिलें और डिस्टिलरी

सीमेंट उद्योग

जहाज निर्माण

कागज उद्योग;

पेट्रोकेमिकल्स तेल और प्राकृतिक गैस परिवहन;

सामग्री:

सामग्री एएसटीएम कार्बन स्टील (ASTM A234WPB, A234WPC, A420WPL6।

स्टेनलेस स्टील (ASTM A403 WP304,304L, 316,316L, 321। 1Cr18Ni9Ti)

00C1919i10,00Cr17Ni14Mo2, ect)

मिश्र धातु इस्पात: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
दीन कार्बन स्टील: St37.0, St35.8, St45.8
स्टेनलेस स्टील: 1.4301,1.4306,1.4401,1.4571
मिश्र धातु इस्पात: 1.7335,1.7380,1.0488 (1.0566)
JIS कार्बन स्टील: PG370, PT410
स्टेनलेस स्टील: SUS304, SUS304L, SUS316, SUS316L, SUS321
मिश्र धातु इस्पात: PA22, PA23, PA24, PA25, PL380
जीबी 10 #, 20 #, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1C536,
12CrMo, 12CrMoG, 12Cr1Mo

विशिष्टता

औसत व्यास बेवेल के बाहर व्यास केंद्र से अंत तक सेंटर टू सेंटर बैक टू फेस
45 ° कोहनी 90 ° कोहनी 180 ° कोहनी
डी बी ए हे कश्मीर
डीएन एनपीएस श्रृंखला ए श्रृंखला बी

लंबा

त्रिज्या

लंबा

त्रिज्या

कम

त्रिज्या

लंबा

त्रिज्या

लघु त्रिज्या

लंबा

त्रिज्या

लघु त्रिज्या
15 1/2 21.3 18 16 38 - 76 - 48 -
20 3/4 26.9 25 19 38 - 76 - 51 -
25 1 33.7 32 22 38 25 76 51 56 41
32 1.1 / 4 42.4 38 25 48 32 95 64 70 52
40 1.1 / 2 48.3 45 29 57 38 114 76 83 62
50 2 60.3 57 35 76 51 152 102 106 81
65 2.1 / 2 76.1 (73) 76 44 95 64 190 127 132 100
80 3 88.9 89 51 114 76 229 152 159 121
90 3.1 / 2 101.6 - 57 133 89 267 178 184 140
100 4 114.3 108 64 152 102 305 203 210 159
125 5 139.7 133 79 190 127 381 254 262 197
150 6 168.3 159 95 229 152 457 305 313 237
200 8 219.1 219 127 305 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323.9 325 190 457 305 914 610 619 467
350 14 355.6 377 222 533 356 1067 711 711 533
400 16 406.4 426 254 610 406 1219 813 813 610
450 18 457.2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

ध्यान दें:

1. यह बेहतर है कि कोष्ठकों में संख्या का चयन न करें

2. श्रृंखला ए चुनने के लिए पसंद किया गया

700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 565 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

अनुमानित व़जन:

डीएन इंच आयुध डिपो एफ बी 5 एस 10S 20S 40S 80S 120S
15 1/2 18 21.3 38 16 0.04 0.05 0.05 0.06 0.059 0.063 ०.०६ ०.० 0.0 0.08 0.10 है
20 3/4 २५ २६..7 38 0.06 0.06 ०.० ०.० 0.0 0.08 0.09 0.09 0.10 है 0.13 0.13
25 1 32 33.4 38 16 0.08 0.08 0.12 0.13 0.13 0.135 0.14 0.14 0.18 0.19
32 1.1 / 4 38 42.2 48 20 0.11 0.13 0.18 0.21 0.21 0.24 0.23 0.26 0.31 0.35
40 1.1 / 2 45 48.3 57 24 0.16 0.17 0.26 0.28 0.30 0.32 0.33 0.35 0.44 0.48
50 2 57 60.3 76 32 0.28 0.29 0.45 0.47 0.59 0.61 0.62 0.66 0.95 0.90 है
65 2.1 / 2 73 76.1 95 40 0.55 0.57 0.80 0.83 0.96 1.1 1.25 1.31 1.72 1.80
80 3 89 114 47 0.80 1.17 1.6 2.06 2.86
90 3.1 / 2 101.6 133 55 1.08 1.57 2.1 2.74 3.82
100 4 108 114.3 152 63 1.31 1.39 1.01 2.03 2.65 2.87 ३.५४ ३.4६ ५.१३ ५.४६ 6.27 6.68
125 5 133 141.3 139.7 190 79 2.68 2.82 2.87 3.24 3.45 3.41 4.81 5.12 5.06 है 6.16 6.54 6.47 8.71 9.25 9.14 11.3 12.0 11.9
150 6 159 168.3 165.2 229 95 3.85 4.10 4.03 4.69 4.96 4.87 6.97 7.38 7.24 9.56 10.1 9.95 14.4 15.3 15.0 18.6 19.8 19.4
200 8 219 216.3 305 126 7.15 7.05 है 9.65 9.53 16.1 15.9 20.4 20.1 31.0 30.5 43.1 42.5
250 10 273 267.4 381 128 13.7 13.2 16.7 16.3 25.8 24.6 36.2 35.4 57.2 56.2 79.7 77.6
300 12 325 323.9 318.5 457 189 23.0 22.6 22.3 26.1 26.0 25.5 36.1 36.0 35.3 55.7 55.5 56.1 95.2 94.8 92.7 133 133 132
350 14 377 355.6 533 221 30.8 29.0 36.9 34.7 60.2 56.7 83.1 78.2 147 138 202 189
400 16 426 406.4 610 253 41.8 39.9 47.7 45.5 78.0 74.3 १२२ ११६ 211 201 280 267
450 18 478 457.2 686 284 52.9 50.5 60.3 57.7 87.7 83.8 175 167 301 287 422 403
500 20 529 508 762 316 74.2 71.3 84.9 81.5 146 140 242 232 है ४१४ ३ ९ 39 577 552
550 22 559 838 347 86.3 98.8 169 307 694
600 24 630 610 है 914 379 १२२ ११ 141 137 २० ९ २०२ है ३ 36 ९ ३६ 36 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 442 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908
