90 डिग्री कोहनी इनकोनेल 718 / UNS N07718 / दीन डब्ल्यू। 2.4668 मानक वजन

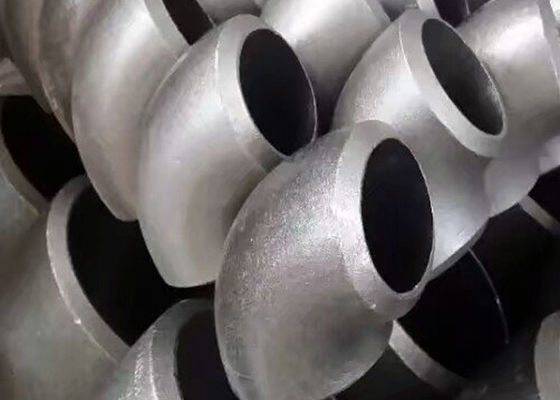

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight

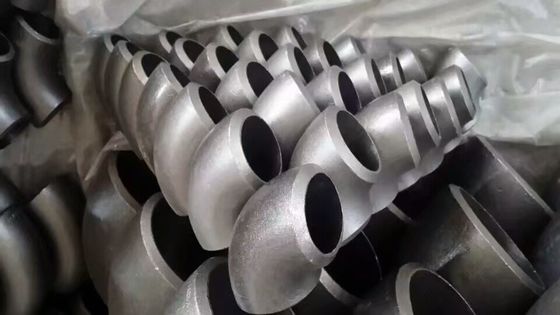

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight

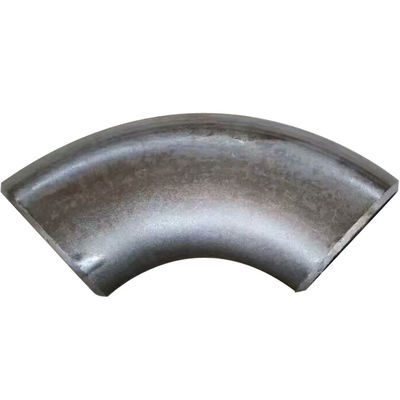

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight

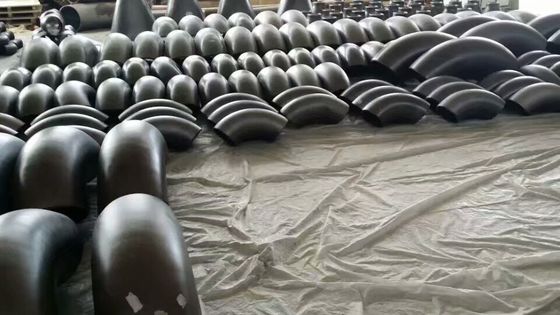

  • 90 Degree Elbow Inconel 718 / UNS N07718 / DIN W. Nr. 2.4668 Standard Weight
उत्पत्ति के प्लेस चीन
ब्रांड नाम TOBO
प्रमाणन SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
मॉडल संख्या कोहनी
न्यूनतम आदेश मात्रा 1PC
पैकेजिंग विवरण लकड़ी के मामले से पैकिंग
प्रसव के समय 10-35days
भुगतान शर्तें एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता 3, 0000pcs प्रति माह
उत्पाद विवरण
आकार मानक आकार सामग्री Inconel 718
प्रकार निर्बाध या वेल्ड मानक दीन, एन, ASTM, बी एस, JIS, जीबी, आदि।
डी. एन. 15-1200 रंगीन रजत
प्रमुखता देना

बट वेल्डेड पाइप फिटिंग

,

बट वेल्ड ट्यूब फिटिंग
एक संदेश छोड़ें
उत्पाद विवरण
90 डिग्री कोहनी इनकोनेल 718 / UNS N07718 / DIN W. Nr। 2.4668 मानक वजन

1. inconel मिश्र धातु कोहनी
2.sch5s-schxxs
3.ISO9001
4.Market:America,Africa, पहेली पूर्व, एशिया के दक्षिण पूर्व

इनकनेल श्रृंखला Inconel 718 / UNS N07718 / DIN W. Nr। 2.4668
Inconel 601 / UNS N06601 / DIN W. Nr। 2.4851
इनकॉनेल 625 / यूएनएस एन 06625 / डीआईएन डब्ल्यू एन। 2.4856
Inconel X-750 / UNS N07750 / DIN W. Nr। 2.4669
Inconel 600 / UNS N06600 / DIN W. Nr। 2.4816
Hastelloy श्रृंखला Hastelloy B / UNS N10001
Hastelloy B-2 / UNS N10665 / DIN W. Nr। 2.4617
हास्टलॉय सी
Hastelloy C-4 / UNS N06455 / DIN W. Nr। 2.4610
Hastelloy C-22 / UNS N06022 / DIN W. Nr। 2.4602
Hastelloy C-276 / UNS N10276 / DIN W. Nr। 2.4819
Hastelloy X / UNS N06002 / DIN W. Nr। 2.4665
Incoloy Series Incoloy 925 / UNS N09925- तेल
इनकोलोय 825 / UNS N08825 / NS142 / W.Nr 2.4858
इनकोलोय 800HT / ​​UNS N08811 / W.Nr 1.4954
इनकोलोय 800H / UNS N08810 / W.Nr 1.4876
इंचोलो ए-286 / UNS S66286 / डब्ल्यू एनआर। 1.4980
मोनेल श्रृंखला मोनेल 400 / UNS N04400 / W.Nr 2.4360
मोनेल के -500 / UNS N05500
शुद्ध निकल श्रृंखला निकल 200 / UNS N02200 / W.Nr 2.40
निकल 201 / GB / T N02201 / W.Nr 2.4060
अन्य निकल मिश्र INVAR 36 / UNS K93600 / W.NR.1.3912 Ni36
मिश्र धातु 28 / मिश्र धातु 52 / मिश्र धातु 42 / मिश्र धातु 31
मिश्र धातु 20 / W.NR.1.4562
टाइटेनियम और मिश्र

Gr1 (TA1), Gr2 (TA2), Gr3 (TA3), Gr4 (TA4), Gr5 (TC4), Gr6 (TA7),
जीआर 7 (टीए 9), जीआर 9 (टीए 18), जीआर 11 (टीए 9-1), जीआर 12 (टीए 10), जीआर 23 (टीसी 4 ईएलआई)

TA19 (Ti-6Al-2Sn-4Zr-2Mo-0.1Si), TB5 (Ti-15V-3Cr-3Sn),

TB6 (Ti-10V-2Fe-3Al), Ti5553 (TiAl5V5Mo5Cr3), TC16, T

C16, TC18, TC19, TC21, TC20 (Ti-6Al-7Nb), TC26 (Ti-13Nb-13Zr),
टीआई-एनबी (टाइटेनियम नाइओबियम मिश्र धातु)

अन्य मिश्र ज़िरकोनियम और ज़िरकोनियम मिश्र (Zr702, Zr704, Zr705)

इकाई: इंच
नाममात्र
पाइप
आकार 		दीया के बाहर।
(ओवर ड्राफ्ट) 		दीवार की मोटाई (T) 90 ओ एल / आर एल्बो सेंटर टू एंड ए 45 ओ एल / आर एल्बो सेंटर टू एंड बी 90 ओ एस / आर एल्बो सेंटर टू एंड ए टीईएस सेंटर टू एंड्स सीएम टोपी की लंबाई
ए
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625 1.00 1.00
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438 1.13 1.00
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00 1.50 1.50
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25 1.88 1.50
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50 2.25 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00 2.50 1.50
2-1 / 2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50 3.00 2.00
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00 3.38 2.50
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00 4.13 3.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00 4.88 3.50
6 6.625 0.109 0.134 0.280 0.432 9.00 3.75 6.00 5.63 4.00
8 8.625 0.109 0.148 0.322 0.500 12.00 5.00 8.00 7.00 5.00
10 10.750 0.134 0.165 0.375 0.500 15.00 6.25 10.00 8.50 6.00
12 12.750 0.156 0.180 0.375 0.500 18.00 7.50 12.00 10.00 7.00
14 14.000 0.156 0.250 0.375 0.500 21.00 8.75 14.00 11.00 7.50
16 16.000 0.165 0.250 0.375 0.500 24.00 10.00 16.00 12.00 8.00
18 18.000 0.165 0.250 0.375 0.500 27.00 11.25 18.00 13.50 9.00
20 20.000 0.188 0.250 0.375 0.500 30.00 12.50 20.00 15.00 10.00
24 24.000 0.218 0.250 0.375 0.500 36.00 13.50 24.00 17.00 12.00

इकाई: इंच
नाममात्र
पाइप
आकार 		दीया के बाहर।
(ओवर ड्राफ्ट) 		दीवार की मोटाई (T) 90o एल / आर एल्बो सेंटर टू एंड ए 45o एल / आर एल्बो सेंटर टू एंड बी 90o एस / आर एल्बो सेंटर टू एंड ए
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00
2-1 / 2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00
6 6.625 0.109 0.134 0.280 0.432 9.00 3.75 6.00
8 8.625 0.109 0.148 0.322 0.500 12.00 5.00 8.00
10 10.750 0.134 0.165 0.375 0.500 15.00 6.25 10.00
12 12.750 0.156 0.180 0.375 0.500 18.00 7.50 12.00
14 14.000 0.156 0.250 0.375 0.500 21.00 8.75 14.00
16 16.000 0.165 0.250 0.375 0.500 24.00 10.00 16.00
18 18.000 0.165 0.250 0.375 0.500 27.00 11.25 18.00
20 20.000 0.188 0.250 0.375 0.500 30.00 12.50 20.00
24 24.000 0.218 0.250 0.375 0.500 36.00 13.50 24.00
