वर्जित टी एएसटीएम ए815 यूएनएस एस31803 डीएन200 एससीएच40एस

वर्जित टी ASTM A815 WP- UNS S31803 DN200 SCH40S

सभी बटवेल्ड फिटिंग के सिरों को बेवल किया जाता है, ऑस्टेनिटिक स्टेनलेस स्टील के लिए दीवार की मोटाई 4 मिमी से अधिक, या फेरिटिक स्टेनलेस स्टील के लिए 5 मिमी।दीवार की वास्तविक मोटाई के आधार पर बेवल का आकार।"बट वेल्ड" बनाने में सक्षम होने के लिए इस बेवेल्ड सिरों की आवश्यकता होती है।

वेल्डिंग बेवल acc.to ASME / ANSI B16.9 और ASME / ANSI B16.28

वर्जित टी के लिए डिजाइन विचार

पिगिंग की आवश्यकता होने पर वर्जित टी का उपयोग किया जाएगा।इस प्रकार, इसके कई अनुप्रयोग पाइपलाइन में या उप-क्षेत्र में पाए जा सकते हैं।

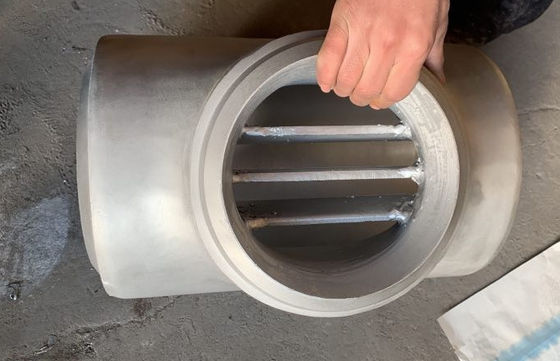

शाखा में आंतरिक रूप से वेल्डेड बार प्लेट्स सुअर को दिशा बदलने या शाखा आउटलेट पर फंसने से बचाने के लिए हैं।

बार प्लेटों का डिज़ाइन पर्याप्त मात्रा में, मोटाई में होना चाहिए और सुअर को मुख्य पाइप के माध्यम से चलाने के लिए चिकनाई सुनिश्चित करने के लिए पर्याप्त दूरी पर होना चाहिए, और साथ ही उस प्रवाह को प्रभावित नहीं करना चाहिए जो शाखा के माध्यम से बहने के लिए था।सामान्य अभ्यास यह सुनिश्चित करना है कि निर्देशित सलाखों के बाद शाखा पाइपलाइन में उद्घाटन मुख्य पाइपलाइन क्षेत्र के 40% से अधिक नहीं है।

शाखा कनेक्शन में बार का आकार इतना छोटा होना चाहिए कि प्रवाह को प्रतिबंधित न किया जा सके लेकिन प्रवाह के दबाव को बनाए रखने के लिए पर्याप्त बड़ा हो।

चिकनाई सुनिश्चित करने के लिए, बार प्लेटों को शाखा वक्रता के अनुरूप पीसना पड़ता है।किसी भी तेज किनारों, स्पैटर और बर्स को हटाने की आवश्यकता होती है।सुअर के सेंसर को नुकसान से बचाने के लिए पिगिंग प्रक्रिया की यह चिकनाई महत्वपूर्ण है।

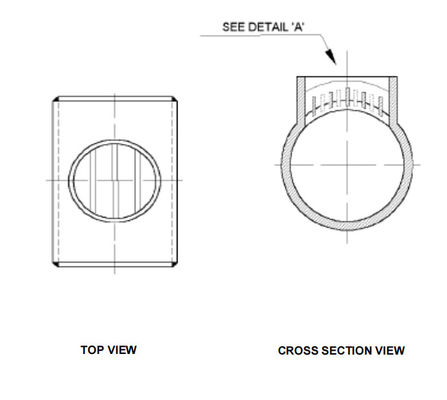

ऊपर शैल डीईपी 31.40.10.13-जनरल चित्रा 4 देखें;बार प्लेटों की मात्रा दो (2) टुकड़ों से शुरू होती है और शाखा की आईडी बढ़ने पर बढ़ती है।

बार प्लेट्स आदर्श रूप से समान रूप से दूरी पर होंगी।

बड़े टी (आकार 14 इंच और ऊपर) के लिए, बीच में एक पुल प्लेट होगी जो सुअर की चपेट में आने पर बार की कठोरता का समर्थन करेगी।

बार प्लेटों की सामग्री आमतौर पर वेल्डेबिलिटी के लिए टी सामग्री के समान ही उपयोग की जाती है।

मानक अभ्यास एक्सट्रूज़न गर्दन के उच्च-तनाव केंद्रित क्षेत्रों पर सीधे गाइड बार की वेल्डिंग से बचने के लिए है।शाखा में फिट होने के लिए बार के सिरों को मशीनीकृत किया जाना चाहिए।

मूल धातु पर वेल्ड मरम्मत निषिद्ध है।

ब्रेडेड टीज़ सामग्री और ग्रेड:

स्टेनलेस स्टील वर्जित टीज़:

एएसटीएम ए403 डब्ल्यूपी 304/304 एल/304 एच/316/316 एल/317/317 एल/321/310/347/904एल

कार्बन स्टील वर्जित टीज़:

एएसटीएम A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70

मिश्र धातु इस्पात वर्जित टीज़:

एएसटीएम ए234 डब्ल्यूपी1/डब्ल्यूपी5/डब्ल्यूपी9/डब्ल्यूपी11/डब्ल्यूपी22/डब्ल्यूपी91

निकल मिश्र धातु वर्जित टीज़:

एएसटीएम / एएसएमई एसबी 336 यूएनएस 2200 (निकेल 200), यूएनएस 2201 (निकेल 201), यूएनएस 4400 (मोनेल 400), यूएनएस 8020 (मिश्र धातु 20/20 सीबी 3, यूएनएस 8825 इनकेल (825), यूएनएस 6600 (इनकोनेल 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

डुप्लेक्स और सुपर डुप्लेक्स स्टील बार्ड टीज़:

ASTM A815, ASME SA815 UNS NO S31803, S32205।वर्कस्टॉफ नंबर 1.4462
