कार्बन स्टील 90° रीइन्फोर्सिंग पैड या RePAD या RF पैड पाइप ब्रांच 6'' SCH40

  • Carbon Steel 90° Reinforcing Pad Or RePAD Or RF Pad Pipe Branch 6'' SCH40
  • Carbon Steel 90° Reinforcing Pad Or RePAD Or RF Pad Pipe Branch 6'' SCH40
उत्पत्ति के प्लेस चीन
ब्रांड नाम TOBO
प्रमाणन SGS/TUV
मॉडल संख्या रीइनफोर्सिंग पैड 90°
न्यूनतम आदेश मात्रा 10
मूल्य बातचीत योग्य
पैकेजिंग विवरण लकड़ी के मामले में, फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय 20 कार्यदिवस
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 100 पीसी / महीना
उत्पाद विवरण
उत्पाद का नाम प्रबलित पैड 90 ° आकार 8''x6''
सामग्री कार्बन स्टील मानक एएसएमई बी 31.3
प्रयोग संबंध सुदृढीकरण के तरीके रीइनफोर्सिंग पैड, सिंगल-रीइन्फोर्समेंट और रीइन्फोर्सिंग सैडल
प्रमुखता देना

कार्बन स्टील RF पैड पाइप ब्रांच

,

90° रीइन्फोर्सिंग पैड SCH40

,

वारंटी के साथ बट वेल्ड फिटिंग
एक संदेश छोड़ें
उत्पाद विवरण

कार्बन स्टील 90° रीइन्फोर्सिंग पैड या RePAD या RF पैड पाइप ब्रांच 6'' SCH40



रीइन्फोर्समेंट पैड क्या है?

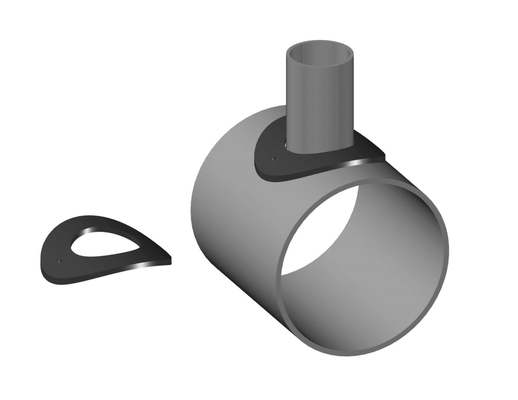

रीइन्फोर्सिंग पैड या RePAD या RF पैड (चित्र 1) एक डोनट के आकार का पैड होता है जो ब्रांच के चारों ओर एक ब्रांच जॉइंट में लगाया जाता है ताकि जॉइंट को मजबूती मिल सके। यह एक गोल धातु वॉशर जैसा दिखता है जिसे पाइप की वक्रता के अनुरूप मोड़ा गया है।

पाइप के आकार में वृद्धि के साथ, ब्रांच कनेक्शन फिटिंग्स की लागत बढ़ जाती है। कभी-कभी, ऐसी फिटिंग्स मानक टुकड़ों के रूप में आसानी से उपलब्ध नहीं होती हैं। इसलिए, हेडर में एक छेद काटकर और पाइप में ब्रांच को वेल्ड करके टी बनाने का यह एक मानक तरीका है। लेकिन जिस हिस्से में सीधी पाइप को छेद किया जाता है, वह छेद की उपस्थिति के कारण कमजोर हिस्सा बन जाता है। इसलिए उस क्षेत्र में दबाव को संभालने और तनाव एकाग्रता को कम करने के लिए रीइन्फोर्समेंट पैड या RF पैड के रूप में मोटाई को स्थानीय रूप से बढ़ाया जाता है। इसी तरह की स्थिति प्रेशर वेसल नोजल कनेक्शन के लिए उत्पन्न होती है। उपकरण नोजल की दबाव और भार वहन क्षमता बढ़ाने के लिए, RF पैड वेल्ड किए जाते हैं। ये रीइन्फोर्समेंट पैड पाइप को अतिरिक्त मजबूती और क्षमता प्रदान करते हैं।

सामग्री



कार्बन स्टील, स्टेनलेस स्टील, अलॉय स्टील, डुप्लेक्स स्टेनलेस, निकल अलॉय स्टील

कार्बन स्टील

ASTM A234 WPB, WPC;

स्टेनलेस स्टील

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;



309S/UNS S30908/1.4833 309H/UNS S30909;
310S/UNS S31008/1.4845; 310H/UNS S31009;
316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571;
316H/UNS S31609/1.4436;
316L/UNS S31603/1.4404;
316LN/UNS S31653;
317/UNS S31700;
317L/UNS S31703/1.4438;
321/UNS S32100/1.4541;
321H/UNS S32109;
347/UNS S34700/1.4550;
347H/UNS S34709/1.4912;
348/UNS S34800;
अलॉय स्टील
ASTM A234 ,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92,;
ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65;
ASTM A420 WPL3/WPL6/WPL9;
डुप्लेक्स स्टील
ASTM A182 F51/S31803/1.4462;
ASTM A182 F53/S2507/S32750/1.4401;
ASTM A182 F55/S32760/1.4501/Zeron 100;

2205/F60/S32205; ASTM A182 F44/S31254/254SMO/1.4547;

17-4PH/S17400/1.4542/SUS630/AISI630;

F904L/NO8904/1.4539;

725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835;
निकल अलॉय स्टील
अलॉय 200/निकल 200/NO2200/2.4066/ASTM B366 WPN;
अलॉय 201/निकल 201/NO2201/2.4068/ASTM B366 WPNL;
अलॉय 400/मोनेल 400/NO4400/NS111/2.4360/ASTM B366 WPNC;
अलॉय K-500/मोनेल K-500/NO5500/2.475;
अलॉय 600/इनकोनेल 600/NO6600/NS333/2.4816;
अलॉय 601/इनकोनेल 601/NO6001/2.4851;
अलॉय 625/इनकोनेल 625/NO6625/NS336/2.4856;

अलॉय 718/इनकोनेल 718/NO7718/GH169/GH4169/2.4668; अलॉय 800/इनकोलोय 800/NO8800/1.4876;
अलॉय 800H/इनकोलोय 800H/NO8810/1.4958;
अलॉय 800HT/इनकोलोय 800HT/NO8811/1.4959;
अलॉय 825/इनकोलोय 825/NO8825/2.4858/NS142;
अलॉय 925/इनकोलोय 925/NO9925;
हैस्टेलॉय C/अलॉय C/NO6003/2.4869/NS333;
अलॉय C-276/हैस्टेलॉय C-276/N10276/2.4819;
अलॉय C-4/हैस्टेलॉय C-4/NO6455/NS335/2.4610;
अलॉय C-22/हैस्टेलॉय C-22/NO6022/2.4602;
अलॉय C-2000/हैस्टेलॉय C-2000/NO6200/2.4675;
अलॉय B/हैस्टेलॉय B/NS321/N10001;
अलॉय B-2/हैस्टेलॉय B-2/N10665/NS322/2.4617;
अलॉय B-3/हैस्टेलॉय B-3/N10675/2.4600;
अलॉय X/हैस्टेलॉय X/NO6002/2.4665;
अलॉय G-30/हैस्टेलॉय G-30/NO6030/2.4603;
अलॉय X-750/इनकोनेल X-750/NO7750/GH145/2.4669;
अलॉय 20/कारपेंटर 20Cb3/NO8020/NS312/2.4660;
अलॉय 31/NO8031/1.4562;
अलॉय 901/NO9901/1.4898;
इनकोलोय 25-6Mo/NO8926/1.4529/इनकोलोय 926/अलॉय 926;
इनकोनेल 783/UNS R30783;
NAS 254NM/NO8367;
मोनेल 30C
निमोनीक 80A/निकल अलॉय 80a/UNS N07080/NA20/2.4631/2.4952
निमोनीक 263/NO7263
निमोनीक 90/UNS NO7090;
इनकोलोय 907/GH907;
नाइट्रोनिक 60/अलॉय 218/UNS S21800
पैकेज
लकड़ी के बक्से, पैलेट, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार
MOQ
1pcs
डिलीवरी का समय
मात्रा के आधार पर 10-100 दिन
भुगतान की शर्तें
T/T या वेस्टर्न यूनियन या LC

शिपमेंट FOB तियानजिन/शंघाई, CFR, CIF, आदि
आवेदन पेट्रोलियम/पावर/केमिकल/कंस्ट्रक्शन/गैस/मेटलर्जी/शिपबिल्डिंग आदि
टिप्पणियाँ अन्य सामग्री और चित्र उपलब्ध हैं।
हमसे संपर्क करने के लिए आपका स्वागत है। रीइन्फोर्समेंट पैड की आवश्यकता क्यों होती है?
RePADs या RF पैड ऐसे प्लेट होते हैं जिनका उपयोग घटकों और/या नोजल को मजबूत करने के लिए किया जाता है, जो उच्च तनाव वाले क्षेत्रों में घटक के स्थानीय रूप से मोटाई को बढ़ाकर किया जाता है। ये उसी आकार और सामग्री से बने होते हैं जैसे कि पाइप हेडर जिससे वे वेल्ड किए जाते हैं। पाइप या प्रेशर वेसल पर, नोजल या ब्रांच इंटरसेक्शन के रूप में छेद बनाए जाते हैं और इस प्रकार मूल पाइप/वेसल कमजोर हो जाता है और उच्च-तनाव वाले क्षेत्र बन जाते हैं। इसलिए, विफलता की संभावना को कम करने के लिए रीइन्फोर्सिंग पैड के साथ इस कमजोरी की भरपाई करना स्पष्ट है, क्योंकि यह पाइपिंग ब्रांच कनेक्शन या प्रेशर वेसल नोजल को मजबूत करता है। रीइन्फोर्सिंग पैड के उपयोग
1. सामान्य तौर पर रीइन्फोर्सिंग पैड स्टब-ऑन और स्टब-इन ब्रांच कनेक्शन पर उपयोग किए जाते हैं यदि लाइन सूची के अनुसार आवश्यक हो या यदि पाइपिंग सामग्री विनिर्देश में ब्रांच चार्ट के अनुसार आवश्यक हो। रीइन्फोर्सिंग पैड का उपयोग करके, पूरे हेडर पाइप को मजबूत करने की आवश्यकता नहीं होती है। ASME B 31.3 के क्लॉज 304.3.3 में यह जांचने के लिए समीकरण प्रदान किए गए हैं कि क्या किसी वेल्डेड पाइपिंग ब्रांच कनेक्शन को रीइन्फोर्समेंट की आवश्यकता है। 2. सपोर्ट ट्रूनियन को पाइपिंग स्ट्रेस इंजीनियरों द्वारा निर्दिष्ट किए जाने पर रीइन्फोर्समेंट प्रदान किया जाता है। जब ट्रूनियन के सपोर्ट लोड ट्रूनियन की बेयरिंग क्षमता से अधिक होते हैं, तो मूल पाइप और ट्रूनियन जंक्शन पर रीइन्फोर्सिंग पैड वेल्ड किए जाते हैं ताकि इसकी लोड-कैरींग क्षमता बढ़ाई जा सके। हालांकि, कृपया ध्यान रखें कि कोहनी से ट्रूनियन पर रीइन्फोर्समेंट मानक अभ्यास के रूप में सुझाया नहीं जाता है, इसलिए इसे यथासंभव टाला जाना चाहिए। रीइन्फोर्समेंट की आवश्यकता को निर्माण टीम को बताने के लिए आइसोमेट्रिक ड्राइंग में विशेष रूप से उल्लेख किया जाना चाहिए।
3. उपकरण नोजल कनेक्शन को सामान्य रूप से मजबूत किया जाता है ताकि नोजल पाइपिंग साइड से अधिक लोड और मोमेंट ले जा सकें। 4. कभी-कभी, शू या सैडल सपोर्ट और मूल पाइप के बीच रीइन्फोर्सिंग पैड प्रदान किए जाते हैं जब मूल पाइप की मोटाई आवश्यक से कम होती है।

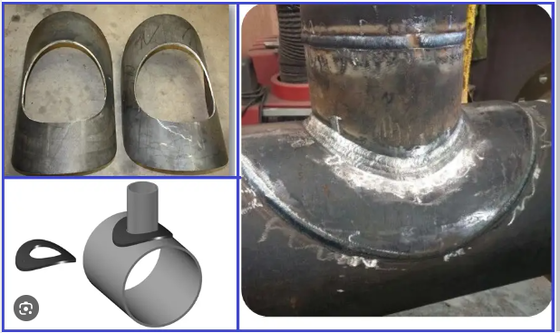

चित्र 1: विशिष्ट रीइन्फोर्सिंग पैड



RF पैड की डिजाइन विशेषताएँ



आम तौर पर इंजीनियरिंग कंपनियों में रीइन्फोर्सिंग पैड की मोटाई के रूप में उपयोग की जाने वाली अधिकतम मोटाई मूल पाइप की मोटाई का 1.5 गुना होती है। मानक अभ्यास मूल पाइप के समान मोटाई का उपयोग करना है।

रीइन्फोर्समेंट सामग्री मूल और ब्रांच पाइप सामग्री के साथ संगत होनी चाहिए। आम तौर पर हेडर पाइप के समान सामग्री का उपयोग RF पैड के रूप में किया जाता है।

ASME B31.3 के क्लॉज 328.5.4.g में उल्लेख है कि रीइन्फोर्सिंग पैड और सैडल में वे हिस्से जिनसे वे जुड़े होते हैं, उनके साथ अच्छा फिट होना चाहिए।

किसी भी पैड या सैडल के किनारे (क्रॉच पर नहीं) पर एक वेंट होल प्रदान किया जाना चाहिए ताकि ब्रांच और रन के बीच वेल्ड में रिसाव का पता चल सके और वेल्डिंग और हीट ट्रीटमेंट के दौरान वेंटिंग की अनुमति मिल सके। आम तौर पर 2 वेंट होल प्रदान किए जाते हैं जिन्हें मस्टिक या सिलिकॉन जेल से सील किया जाना चाहिए ताकि RF पैड के अंदर पानी के प्रवाह को प्रतिबंधित किया जा सके। वेंट होल को वीप होल या टेलटेल होल के रूप में भी जाना जाता है। वीप होल का सामान्य आकार 6 मिमी होता है। यदि रीइन्फोर्समेंट पैड कई पाइप कट से बना है, तो प्रत्येक कट पीस में एक वेंट होल प्रदान किया जाना चाहिए।

यदि जोड़ टुकड़ों के बीच पैड या सैडल मूल धातु के बराबर ताकत रखते हैं, तो एक पैड या सैडल एक से अधिक टुकड़ों में बनाया जा सकता है, और यदि प्रत्येक टुकड़े में एक वेंट होल हो।



ड्राइंग में रीइन्फोर्सिंग पैड का प्रतीक



चित्र 2 सामान्य RF पैड प्रतीक दिखाता है जिसका उपयोग पाइपिंग ड्राइंग में किया जाता है।

चित्र 2: रीइन्फोर्सिंग पैड प्रतीक

रीइन्फोर्सिंग पैड एक स्टील प्लेट से काटा गया एक रिंग है जिसके केंद्र में ब्रांच कनेक्शन के बाहरी व्यास के बराबर एक छेद होता है। इसे ब्रांच पाइप पर तब स्लिप किया जाता है जब ब्रांच पाइप को हेडर में वेल्ड किया जाता है। एक बार जब ब्रांच को हेडर में वेल्ड कर दिया जाता है, तो रीइन्फोर्सिंग पैड को वेल्ड कनेक्शन को कवर करने के लिए ब्रांच पर नीचे स्लाइड किया जाता है। फिर रीइन्फोर्सिंग पैड को ब्रांच और हेडर दोनों में वेल्ड किया जाता है।
