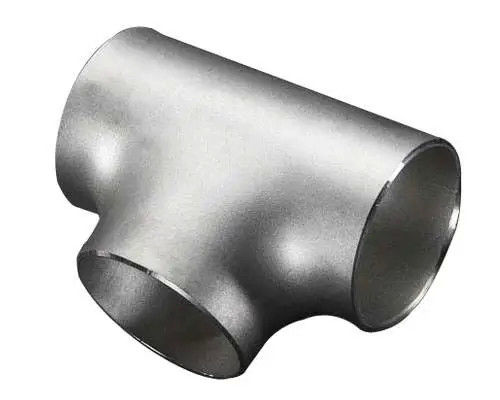

बट वेल्डिंग पाइप फिटिंग CUNI Equal Tee 2'' SCH40 CuNi 7030 ASME B16.9

बट वेल्डिंग पाइप फिटिंग CUNI Equal Tee 2'' SCH40 CuNi 7030 ASME B16.9

1. उत्पाद का वर्णन

यह उत्पाद एक बट वेल्डिंग बराबर टी फिटिंग है जोएएसएमई बी169मानक. सामग्री हैक्यूएनआई 70/30(UNS C71500 के रूप में भी नामित), लगभग 70% तांबा और 30% निकल से बना एक उच्च प्रदर्शन तांबा-निकल मिश्र धातुयह अनुसूची 40 फिटिंग कठिन पाइपिंग प्रणालियों में स्थायी बट-वेल्ड कनेक्शन के लिए डिज़ाइन की गई है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह समान टी समुद्र के पानी और समुद्री वातावरण के लिए आदर्श है:

• समुद्री और जहाज निर्माण: समुद्री पानी के पाइप सिस्टम, अपतटीय प्लेटफार्म, समुद्र के नीचे के अनुप्रयोग, नौसेना के सतह जहाज

• विद्युत उत्पादन: कंडेनसर और हीट एक्सचेंजर पाइपिंग

• रासायनिक एवं पेट्रोकेमिकल: संक्षारक तरल पदार्थों से निपटने के लिए सिस्टम

• पंप और वाल्व कनेक्शन: उच्च संक्षारण प्रतिरोध की आवश्यकता वाले शाखा और वितरण बिंदु

• विभाजन या संयोजन प्रवाहएक मुख्य पाइपलाइन के भीतर

4लाभ

• उच्च क्षरण प्रतिरोध: समुद्री जल क्षरण, पिटिंग और तनाव क्षरण क्रैकिंग के लिए असाधारण प्रतिरोध; अधिक शत्रुतापूर्ण परिचालन वातावरण में 90/10 CuNi से बेहतर प्रदर्शन करता है

• जैवसंश्लेषण प्रतिरोध: जैविक अशुद्धियों से बचाने वाली ऑक्साइड परत बनाता है, इसे समुद्री विसर्जन सेवा के लिए आदर्श बना रहा है

• बढ़ी हुई ताकत: उच्च निकेल सामग्री अच्छी ताकत और कठोरता प्रदान करती है

• अच्छी वेल्डिंग क्षमता: ERCuNi भराव सामग्री के साथ मानक प्रक्रियाओं का उपयोग करके आसानी से वेल्डेबल

• स्थायी लीक-प्रूफ कनेक्शन: बट-वेल्ड डिजाइन महत्वपूर्ण प्रणालियों के लिए उच्च संरचनात्मक अखंडता प्रदान करता है

5कार्य

बराबर टी एक टी के आकार के विन्यास में पाइप के तीन वर्गों को जोड़ता है, जिससे द्रव को एक एकल इनलेट से दो शाखा आउटलेट में विभाजित किया जा सकता है, या दो इनलेट से एक आउटलेट में संयुक्त किया जा सकता हैयह एक स्थायी, लीक-प्रूफ जंक्शन पॉइंट प्रदान करता है जिसमें समान व्यास के तीन पोर्ट (2" रन और शाखा) होते हैं।

6. स्थापना के निर्देश

1. तैयारी: सभी प्रदूषकों (तेल, वसा, ऑक्सीकरण, धूल) से पाइप के छोरों, टी वेल्ड क्षेत्रों और भरने की धातु को हटाएं और साफ करें.

2. किनारे की तैयारी: संयुक्त तैयारी आवश्यकताओं के अनुसार बेवल पाइप अंत और टी वेल्ड अंत.

3. संरेखण: सही फिटअप सुनिश्चित करने के लिए कनेक्टिंग पाइप के साथ सही ढंग से टी संरेखित करें.

4. ताकना: संयोजन को स्थिति में रखने के लिए न्यूनतम टैक वेल्ड्स लागू करें; अंतिम वेल्डिंग से पहले अच्छी तरह से साफ करें.

5. वेल्डिंग: ERCuNi भरने वाली तार (AWS A5.7 ERCuNi) के साथ TIG (GTAW) प्रक्रिया का उपयोग करें. न्यूनतम 60°F (15°C) पर प्रीहीट करें और अधिकतम 150°F (65°C) के अंतरवर्ती तापमान को बनाए रखें. शील्डिंग गैसः 100% आर्गन, # 6 कप न्यूनतम, प्रवाह दर 20-25 CFH. क्रेटर दरारों को रोकने के लिए वर्तमान को बंद करने के लिए पैर नियंत्रण का उपयोग करें.

6. वेल्ड के बाद की सफाई: छिद्रों और स्लग को हटाएं; चमकदार खत्म छोड़ने के लिए स्टेनलेस स्टील ब्रश या घूर्णन फ्लैपर पहिया से साफ करें.

7. सावधानी

• तापमान नियंत्रण: माइक्रोक्रैकिंग से बचने के लिए 150°F (65°C) से अधिक न होने वाले इंटरपास तापमान को सख्ती से नियंत्रित करें.

• क्रेटर संवेदनशीलता: स्टॉप/टर्मिनेशन क्रेटर गड्ढों या दरारों के प्रति बहुत संवेदनशील होते हैं.

• वेल्ड के बाद कोई गर्मी उपचार नहीं: वेल्डिंग के बाद गर्मी उपचार की आवश्यकता नहीं है.

• पीठ की सफाई: आंतरिक ऑक्सीकरण को रोकने के लिए 99.9% आर्गन बैक-प्यूरीफिकेशन का प्रयोग करें.

• भरने की धातु: 70/30 CuNi उपभोग्य सामग्रियों (ERCuNi) का उपयोग करें.

• स्वच्छता: इस्पात निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है.

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा और विनिर्देश उपलब्धता के अधीन है।

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र).

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैलकड़ी के बक्सेयाकार्टन पैकेजिंगआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए.

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पादों को शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है।

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग को बनाए रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष की निरीक्षण रिपोर्ट प्रदान करें।

• विशेष वापसी, विनिमय और वारंटी शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं.

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
