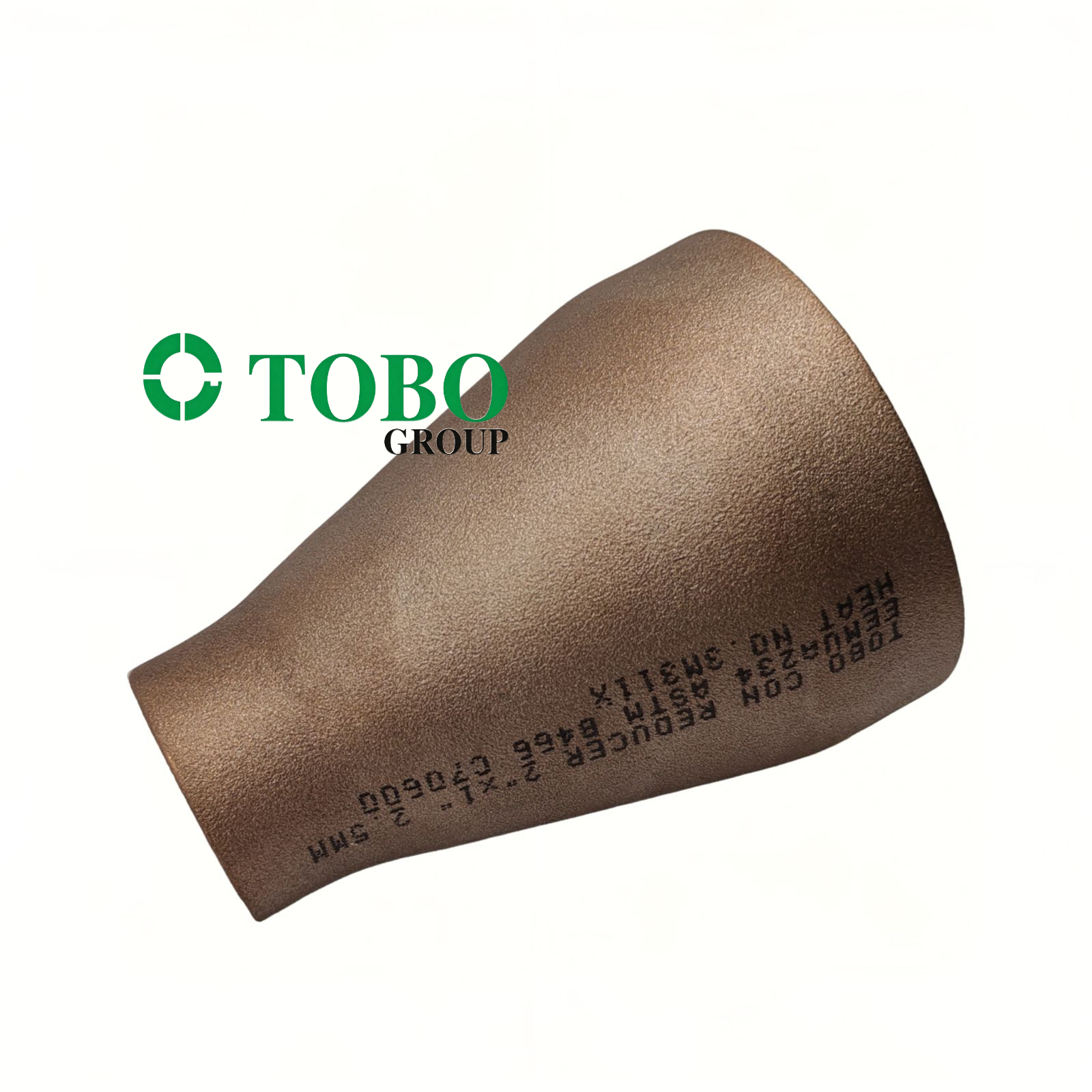

कॉपर निकेल बट वेल्डिंग कॉन्सेंट्रिक रिड्यूसर 2"x1" ASTM B466 C70600 पाइप फिटिंग

कॉपर निकल बट वेल्डिंग कॉन्सेंट्रिक रिड्यूसर 2"x1" ASTM B466 C70600 पाइप फिटिंग

1. उत्पाद विवरण

यह उत्पाद एक बट-वेल्डिंग कॉन्सेंट्रिक रिड्यूसर है जो UNS C70600 (90/10 कॉपर-निकल मिश्र धातु / CuNi 90/10) से ASTM B466 और ASME B16.9 मानकों के अनुसार निर्मित है। इसे CuNi10Fe1.6Mn या Werkstoff Nr. 2.0872 के रूप में भी जाना जाता है, इस मिश्र धातु में लगभग 90% तांबा और 10% निकल होता है, जिसमें लोहे (1.0-1.8%) और मैंगनीज की थोड़ी मात्रा ताकत और संक्षारण प्रतिरोध को बढ़ाने के लिए होती है। 90/10 CuNi मिश्र धातु में एकल-चरण अल्फा संरचना होती है, जो उत्कृष्ट फैब्रिकेबिलिटी और वेल्डेबिलिटी प्रदान करती है। यह 2" x 1" फिटिंग स्थायी बट-वेल्ड कनेक्शन के लिए डिज़ाइन की गई है, जो एक बड़े बोर से एक छोटे बोर तक एक चिकनी, कॉन्सेंट्रिक कमी को सक्षम करती है, जबकि एक सामान्य सेंटरलाइन बनाए रखती है।2. मुख्य उत्पाद पैरामीटरपैरामीटरविवरण / रेंजASTM B466 / ASME SB466आयामी मानकASME B16.9, ASME B16.28, MSS-SP-43सामग्री ग्रेडUNS C70600 (CuNi 90/10 / CuNi10Fe1.6Mn / DIN 2.0872)प्रकार: कोई पोस्ट-वेल्ड हीट ट्रीटमेंट आवश्यक नहीं है; चमकदार फिनिश छोड़ने के लिए स्टेनलेस स्टील ब्रश से साफ करें

नाममात्र आकार

: संक्षारक द्रव हैंडलिंग, हाइड्रोलिक लाइनें

4. लाभ

• उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध: समुद्री वातावरण में पिटिंग, क्रेविस संक्षारण और तनाव संक्षारण क्रैकिंग के प्रति असाधारण प्रतिरोध; एक सुरक्षात्मक ऑक्साइड परत बनाता है जो सेवा के साथ बेहतर होती है

• बायोफॉलिंग प्रतिरोध: तांबे के आयन रिलीज के कारण समुद्री जैविक वृद्धि का स्वाभाविक रूप से प्रतिरोध करता है

• उत्कृष्ट वेल्डेबिलिटी: एकल-चरण अल्फा संरचना जटिल प्रीहीटिंग या पोस्ट-वेल्ड हीट ट्रीटमेंट के बिना उत्कृष्ट फैब्रिकेशन गुण प्रदान करती है

• किफायती: उत्कृष्ट प्रदर्शन प्रदान करते हुए 70/30 CuNi, टाइटेनियम, या सुपर डुप्लेक्स ग्रेड के सस्ते विकल्प के रूप में व्यापक रूप से उपयोग किया जाता है

• चिकनी प्रवाह संक्रमण: सामान्य सेंटरलाइन के साथ कॉन्सेंट्रिक डिज़ाइन न्यूनतम अशांति और दबाव ड्रॉप के साथ समान व्यास कमी सुनिश्चित करता है

5. कार्य

• कॉन्सेंट्रिक रिड्यूसर एक सामान्य सेंटरलाइन बनाए रखते हुए एक सीधी रेखा में विभिन्न व्यास के दो पाइपों को जोड़ता है। यह पाइप के व्यास को 2" से 1" तक समान रूप से कम करता है, जिससे न्यूनतम अशांति और दबाव ड्रॉप के साथ चिकना, कुशल द्रव प्रवाह सुनिश्चित होता है। बट-वेल्ड कनेक्शन उच्च संरचनात्मक अखंडता के साथ एक स्थायी, लीक-प्रूफ जोड़ प्रदान करता है।6. स्थापना निर्देश

• अनपैकिंग निरीक्षण: पारगमन क्षति के लिए जांचें; चिह्नों को स्पष्ट और पूर्ण सत्यापित करें

• सतह की तैयारी: स्टेनलेस स्टील वायर ब्रश का उपयोग करके वेल्ड बेवेल और आसन्न क्षेत्र को 10 मिमी के भीतर साफ करें; सभी तेल, ग्रीस और ऑक्सीकरण हटा दें

• संरेखण: रिड्यूसर को कनेक्टिंग पाइप के साथ सटीक रूप से संरेखित करें, कॉन्सेंट्रिसिटी सुनिश्चित करें। 3 मिमी दीवार की मोटाई तक स्क्वायर बट वेल्ड तैयारी संभव है

• टैकिंग: असेंबली को स्थिति में रखने के लिए न्यूनतम टैक वेल्ड लागू करें; अंतिम वेल्डिंग से पहले अच्छी तरह साफ करें

वेल्डिंग

: ERCuNi फिलर वायर (AWS A5.7) के साथ GTAW (TIG) प्रक्रिया का उपयोग करें। शील्डिंग: 100% आर्गन या Ar-He मिश्रण। प्रीहीट 200-300°F (93-150°C) पर अनुशंसित है। DCEN (डायरेक्ट करंट इलेक्ट्रोड नेगेटिव) का उपयोग करें। टैक वेल्ड को न्यूनतम रखेंपोस्ट-वेल्ड: कोई पोस्ट-वेल्ड हीट ट्रीटमेंट आवश्यक नहीं है; चमकदार फिनिश छोड़ने के लिए स्टेनलेस स्टील ब्रश से साफ करें

7. सावधानियां

1. स्वच्छता: कार्बन स्टील फैब्रिकेशन की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है; समर्पित स्टेनलेस स्टील उपकरण का उपयोग करें

2. तापमान सीमा: जलीय संक्षारण सेवा के लिए, 300°C से ऊपर के तापमान के लिए सिस्टम की स्थितियों को सत्यापित करें

3. वेल्डिंग हीट इनपुट: CuNi पुडल एक ऑक्साइड फिल्म के साथ सुस्त होता है; उचित एम्परेज नियंत्रण की आवश्यकता होती है

4. माध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया सिस्टम के साथ उपयोग के लिए अनुशंसित नहीं है

5. दबाव रेटिंग: सत्यापित करें कि फिटिंग का दबाव वर्ग सिस्टम डिजाइन आवश्यकताओं से मेल खाता है8. शिपिंग और डिलीवरीमानक डिलीवरी समय आमतौर पर 7-30 दिन होता है, जो ऑर्डर मात्रा और विनिर्देश उपलब्धता पर निर्भर करता है9. भुगतान की शर्तेंसामान्य अंतरराष्ट्रीय भुगतान विधियों में T/T (टेलीग्राफिक ट्रांसफर) और L/C at sight (लेटर ऑफ क्रेडिट) शामिल हैं10. पैकेजिंग

6. उत्पादों को प्लाईवुड केस, लकड़ी के क्रेट, या पैलेट में सुरक्षित रूप से पैक किया जाता है जिसमें आंतरिक कुशनिंग होती है ताकि सुरक्षित परिवहन सुनिश्चित हो सके और पारगमन के दौरान क्षति को रोका जा सके11. बिक्री के बाद / वापसी और वारंटी नीति

सभी उत्पादों का शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण किया जाता है, जिसमें मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2) उपलब्ध होते हैं

• ABS, DNV, CCS, LR, BV, RINA, या KR द्वारा वैकल्पिक तृतीय-पक्ष निरीक्षण उपलब्ध हैगुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तृतीय-पक्ष निरीक्षण रिपोर्ट प्रदान करें

• विशिष्ट वापसी, विनिमय और वारंटी शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।अक्सर पूछे जाने वाले प्रश्न

• 1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता?हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

• 2. आपका डिलीवरी का समय कितना है?आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।

• 3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।

4. आपकी भुगतान की शर्तें क्या हैं?
