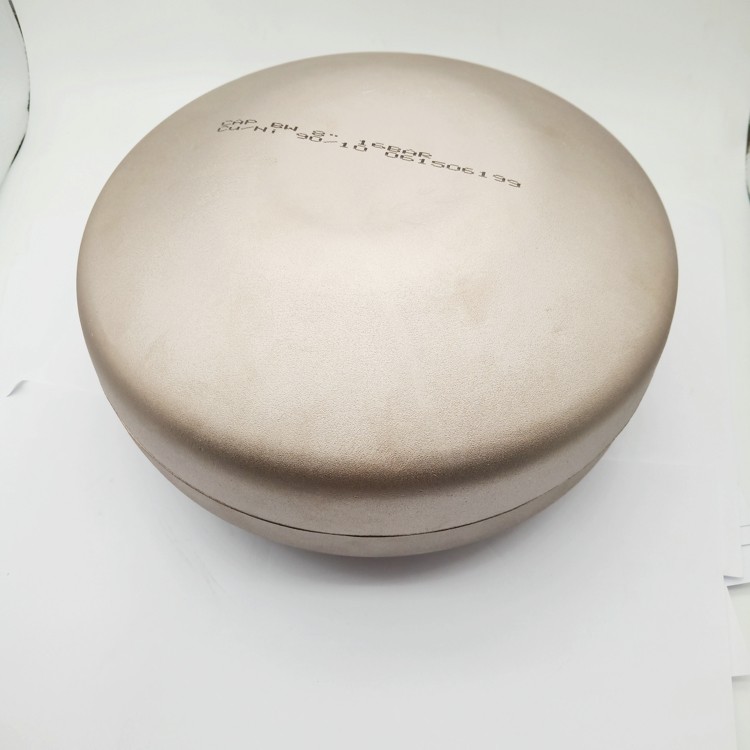

तांबा निकेल बट वेल्डिंग कैप ASTM B466 UNS C70600 8 "ASME B16.9

तांबा निकेल बट वेल्डिंग कैप ASTM B466 UNS C70600 8 "ASME B16.9

1. उत्पाद का वर्णन

यह उत्पाद एक बट-वेल्डिंग पाइप टोपी हैUNS C70600(90/10 तांबा-निकल मिश्र धातु / CuNi 90/10)एएसटीएम बी 466औरएएसएमई बी169मानकजिसे CuNi10Fe1.6Mn या Werkstoff Nr. 2 के रूप में भी जाना जाता है।0872, इस मिश्र धातु में लगभग 90% तांबा और 10% निकल होता है, जिसमें ताकत और संक्षारण प्रतिरोध को बढ़ाने के लिए लोहे और मैंगनीज के छोटे जोड़ होते हैं. एक पाइप टोपी एक गुंबद के आकार या दीर्घवृत्त बंद फिटिंग एक स्थायी सील प्रदान करने के लिए, एक पूर्ण प्रवेश बट वेल्ड के साथ पाइप अंत के लिए सीधे वेल्डेड हैयह 8 इंच का फिटिंग समुद्री और औद्योगिक अनुप्रयोगों में पाइपिंग प्रणाली के अंत को समाप्त करने के लिए स्थायी बट-वेल्ड कनेक्शन के लिए डिज़ाइन किया गया है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह बट वेल्डिंग टोपी समुद्री पानी और संक्षारक द्रव प्रणाली जहां स्थायी पाइप समापन की आवश्यकता है के लिए आदर्श है:

• समुद्री और जहाज निर्माण: समुद्री जल शीतलन प्रणाली, अग्निजल लाइन, बालास्ट प्रणाली, जहाज के पतवार के फिटिंग

• अपतटीय तेल एवं गैस: प्लेटफार्म पाइपिंग, समुद्र के नीचे के अनुप्रयोग, समुद्री जल इंजेक्शन प्रणाली

• निर्जलकरण संयंत्र: समुद्र के पानी के सेवन के लिए हेडर, नमकीन निकासी लाइनें

• विद्युत उत्पादन: कंडेनसर शीतलन जल प्रणाली, हीट एक्सचेंजर

• रासायनिक प्रसंस्करण: क्लोराइड युक्त वातावरण जहां स्टेनलेस स्टील SCC से पीड़ित हो सकता है

• हाइड्रोस्टैटिक परीक्षण: दबाव परीक्षण के लिए अस्थायी सील अंत (कप बाद में काट दिए जा सकते हैं)

4लाभ

• समुद्र के जल के जंग प्रतिरोध में उत्कृष्टता: समुद्री वातावरण में छेद, दरार संक्षारण और तनाव संक्षारण के लिए असाधारण प्रतिरोधदीर्घकालिक संक्षारण दर लगातार घटकर 2.5 μm/वर्ष से कम हो जाती है।

• जैवसंश्लेषण प्रतिरोध: प्राकृतिक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाता है जो समुद्री जैविक विकास का विरोध करता है

• उत्कृष्ट वेल्डिंग क्षमता: एकल-चरण अल्फा संरचना जटिल प्रीहीटिंग या वेल्ड के बाद गर्मी उपचार के बिना उत्कृष्ट निर्माण गुणों को सक्षम करती है

• लागत प्रभावी: 70/30 क्यूएनआई, टाइटेनियम या सुपर डुप्लेक्स ग्रेड की तुलना में प्रदर्शन और लागत का अनुकूल संतुलन प्रदान करता है

• स्थायी मुहर: पूर्ण प्रवेश बट वेल्ड उच्च संरचनात्मक अखंडता के साथ एक लीक-सबूत, स्थायी बंद प्रदान करता है

• कम रखरखाव: न्यूनतम रखरखाव के साथ लंबे समय तक सेवा जीवन; उन प्रणालियों के लिए आदर्श जहां पहुंच मुश्किल है

5कार्य

बट वेल्डिंग टोपी एक पाइप प्रणाली में एक पाइप के अंत के लिए एक स्थायी, लीक-सबूत बंद प्रदान करता है. यह एक पूर्ण प्रवेश बट वेल्ड के साथ पाइप अंत के लिए सीधे वेल्डेड है, एक गुंबद के आकार या दीर्घवृत्त सील है कि पूरी तरह से तरल पदार्थ प्रवाह को अवरुद्ध बनाता है. अन्धे फ्लैंग्स जैसे हटाने योग्य समापन के विपरीत, एक पाइप कैप एक स्थायी फिटिंग है जिसे हटाने के लिए काटने की आवश्यकता होती हैयह आमतौर पर पाइपलाइनों को स्थायी रूप से समाप्त करने, हाइड्रोस्टैटिक परीक्षण के दौरान पाइप के अंत को सील करने या पाइपलाइन नेटवर्क में अप्रयुक्त शाखाओं को बंद करने के लिए उपयोग किया जाता है.

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन, आयाम और सामग्री प्रमाणन की जांच करें।9

2. सतह की तैयारी: विशेष स्टेनलेस स्टील के औजारों का उपयोग करके वेल्ड बेवल और आसन्न क्षेत्र को साफ करें; सभी तेल, वसा और प्रदूषकों को हटा दें

3. संरेखण: पाइप के अंत के साथ टोपी को ठीक से संरेखित करें, उचित फिट-अप सुनिश्चित करें। गैल्वैनिक जंग से बचने के लिए टोपी सामग्री पाइप सामग्री के अनुरूप होनी चाहिए

4. टैक वेल्डिंग: ढक्कन को स्थिति में रखने के लिए न्यूनतम टांक वेल्ड लागू करें; अंतिम वेल्डिंग से पहले अच्छी तरह से साफ करें

5. वेल्डिंग: प्रमाणित वेल्डरों के साथ अनुमोदित WPS के बाद पूर्ण प्रवेश बट वेल्ड करें. मिलान के साथ जीटीएडब्ल्यू (टीआईजी) प्रक्रिया का उपयोग करेंERCuNi भरने वाला तार(AWS A5.7) 100% आर्गन परिरक्षण का प्रयोग करें; जड़ पास के लिए बैक प्यूरीफिकेशन की सिफारिश की जाती है। सामान्य रूप से प्रीहीट की आवश्यकता नहीं होती है; इंटरपास तापमान ≤150°C। वेल्ड के बाद गर्मी उपचार की आवश्यकता नहीं होती है

6. वेल्ड के बाद: वेल्ड क्षेत्र को साफ करें; परियोजना आवश्यकताओं के अनुसार एनडीटी (पीटी/एमटी, यूटी) करें

7. हाइड्रो टेस्ट(यदि लागू हो): परीक्षण दबाव = 1.5 × डिजाइन दबाव; परिवेश का तापमान 5°C से कम नहीं

7. सावधानी

• स्वच्छता: कार्बन स्टील के निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; विशेष स्टेनलेस स्टील उपकरण का उपयोग करें

• तापमान सीमा: जलीय संक्षारण सेवा के लिए, 300 डिग्री सेल्सियस से अधिक तापमान के लिए सिस्टम स्थितियों की जांच करें

• वेल्डिंग हीट इनपुट: CuNi पोतल ऑक्साइड फिल्म के साथ सुस्त है; उचित एम्पेरेज नियंत्रण और तकनीक की आवश्यकता होती है

• मध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया प्रणालियों के साथ उपयोग के लिए अनुशंसित नहीं है

• सामग्री मिलान: गैल्वानिक संक्षारण और कोड उल्लंघन को रोकने के लिए ढक्कन सामग्री पाइप सामग्री से मेल खाना चाहिए

• स्थायी रूप से बंद: अंधे फ्लैंग्स के विपरीत, पाइप ढक्कन स्थायी हैं और हटाने के लिए काटने की आवश्यकता होती है

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा, दीवार मोटाई और विनिर्देश उपलब्धता के अधीन

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पाद शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरते हैं,मिल परीक्षण प्रमाणपत्र (एन 10204 3.1/3.2)उपलब्ध

• तीसरे पक्ष का निरीक्षण (एबीएस, डीएनवी, सीसीएस, एलआर, बीवी आदि) अनुरोध पर उपलब्ध है

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

..

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
