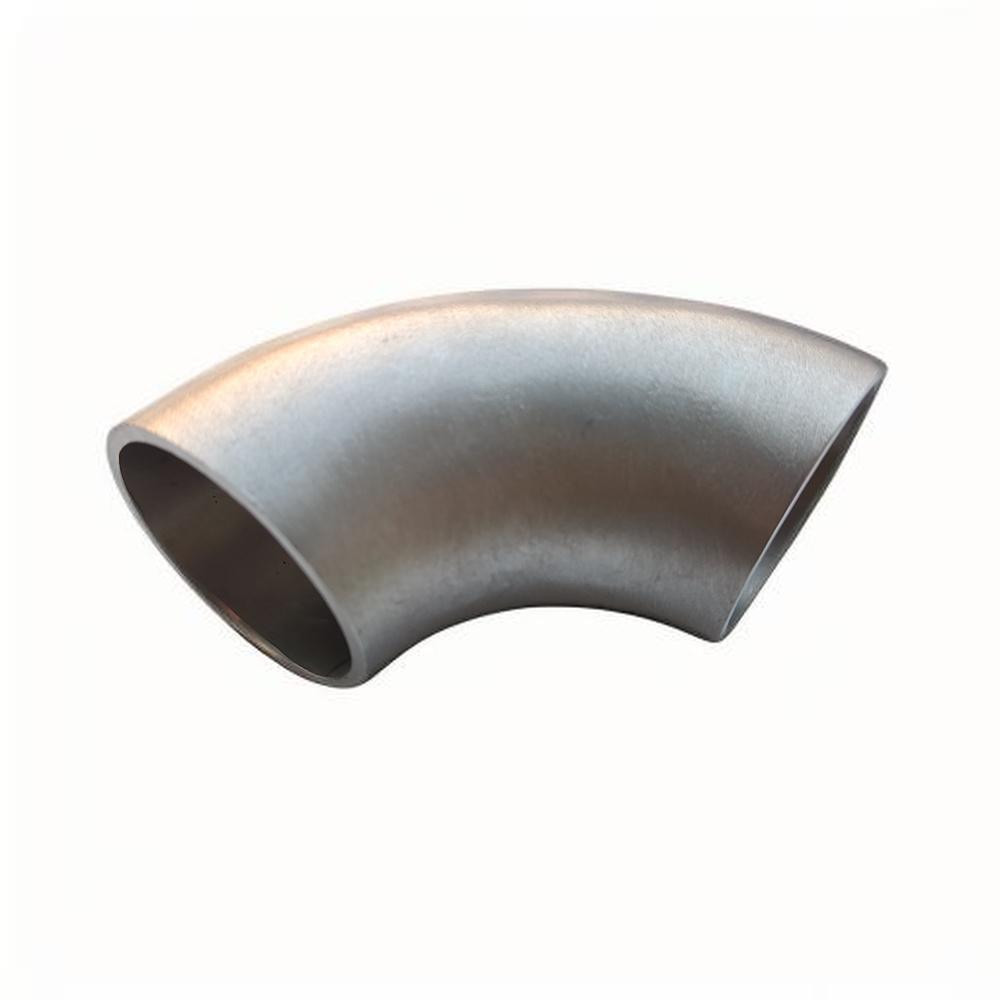

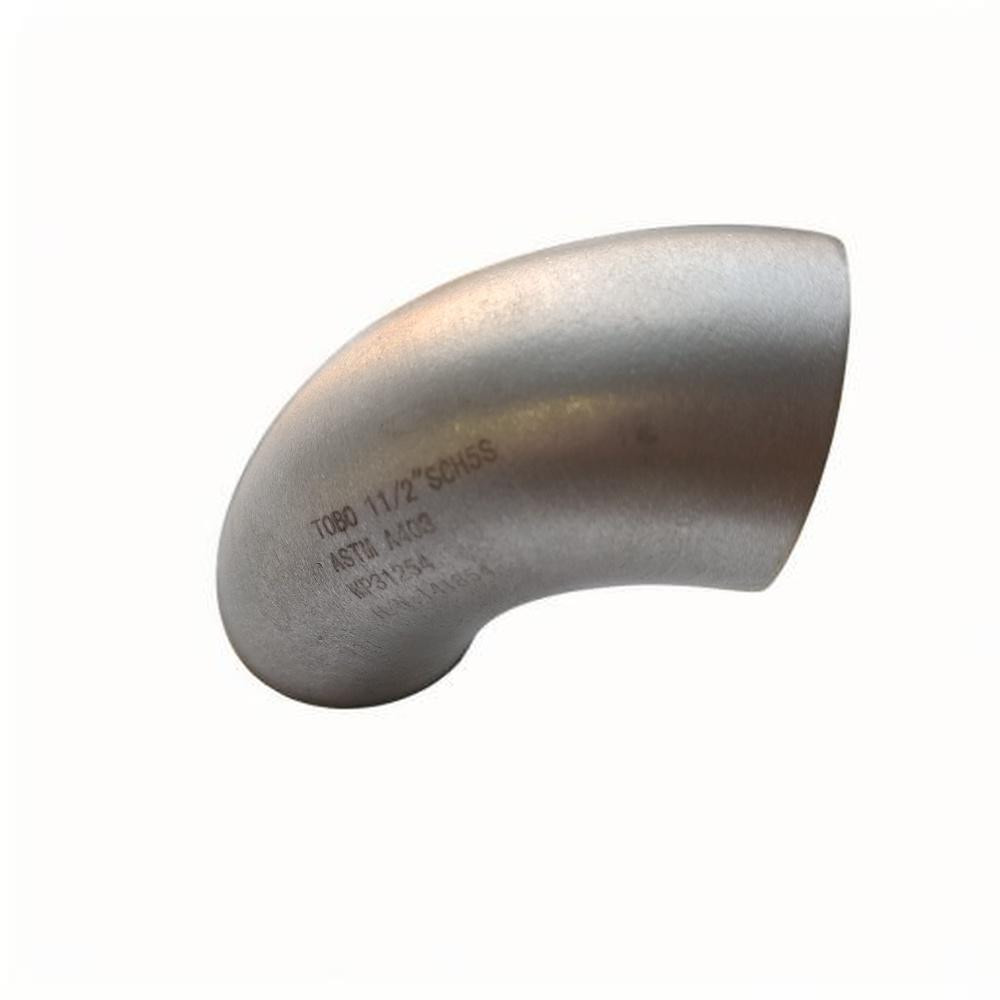

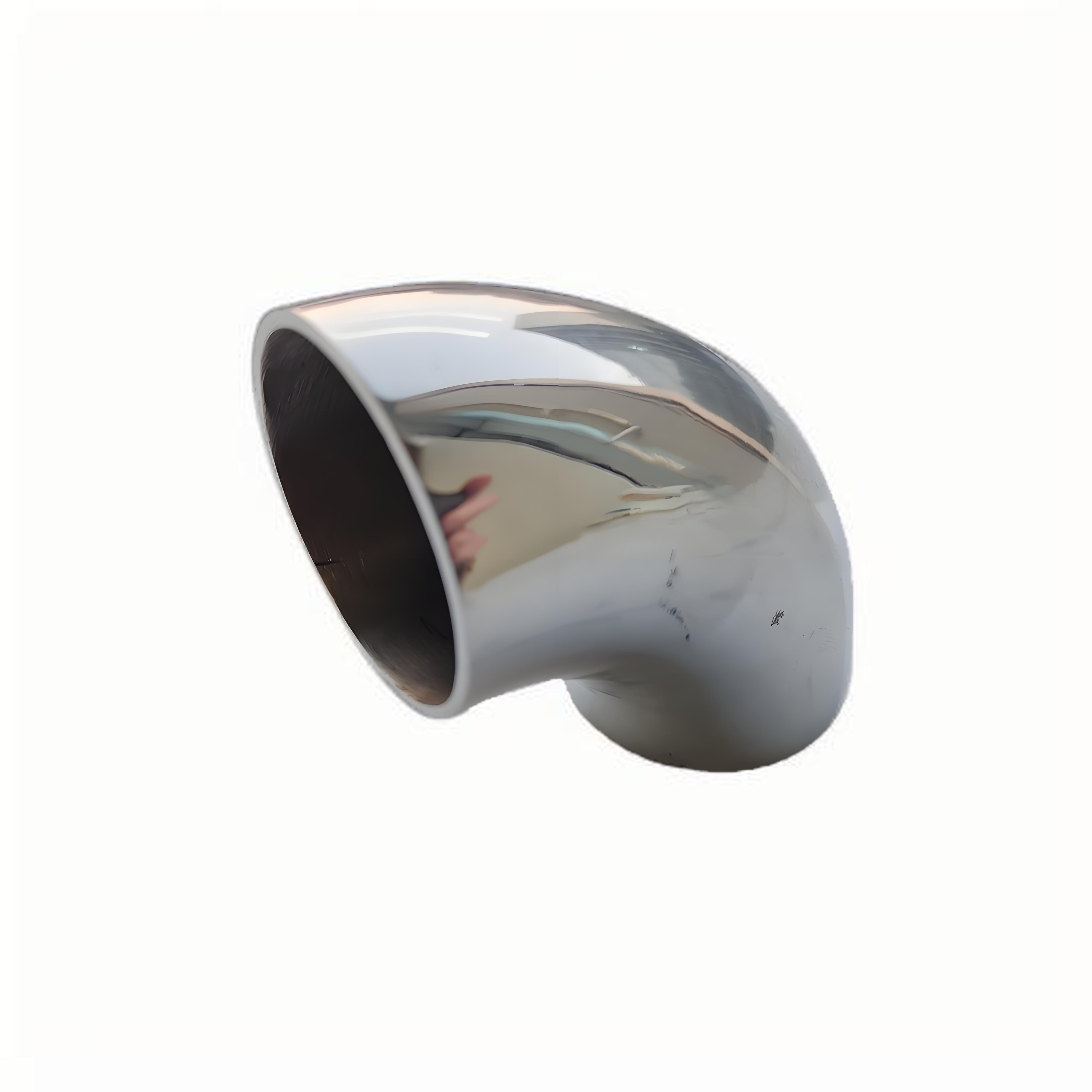

समाधान एनील्ड 316 स्टेनलेस स्टील 90 डिग्री एलआर कोहनी एएसटीएम ए 403

समाधान एनील्ड 316 स्टेनलेस स्टील 90 डिग्री एलआर कोहनी एएसटीएम ए 403

दसमाधान एनील्ड 316 स्टेनलेस स्टील 90 डिग्री लंबी त्रिज्या कोहनी, पूरी तरह से अनुपालन में निर्मितASTM A403 WP316-S, महत्वपूर्ण प्रक्रिया पाइप सिस्टम के लिए डिज़ाइन किया गया है जहां इंटरग्रैन्युलर जंग के प्रतिरोध सर्वोपरि है।समाधान के लिए ताप उपचार1040°C (1904°F) पर जल के तेजी से बुझाने के बाद वेल्डिंग या गर्म बनाने के संचालन के दौरान अनाज सीमाओं पर बनने वाले क्रोमियम कार्बाइड अवशेषों को भंग कर देता है।यह धातु विज्ञानिक पुनर्स्थापना ऑस्टेनिटिक सूक्ष्म संरचना को पुनः समरूप करती हैरासायनिक प्रसंस्करण संयंत्रों, रिफाइनरी इकाइयों के लिए,और पेट्रोकेमिकल संयंत्र जहां पाइप सिस्टम गर्म कार्बनिक एसिड का सामना करते हैं, ऑक्सीकरण मीडिया, और क्लोराइड युक्त प्रक्रिया धाराओं, इस बट वेल्ड कोहनी फिटिंग विश्वसनीय दीर्घकालिक अखंडता प्रदान करता है कि अन-एनील्ड विकल्प नहीं मिल सकते हैं।

लंबे त्रिज्या (R = 1.5D) इस समाधान annealing कोहनी की ज्यामिति एक चिकनी,प्रवाह की दिशा में क्रमिक परिवर्तन जो छोटी त्रिज्या विन्यास की तुलना में अशांति से प्रेरित कटाव और दबाव हानि को कम करता है. प्रत्येक एएसटीएम A403 अनुरूप फिटिंग से गुजरता हैआईजीसी (इंटरग्रैन्युलर कोरोशन) परीक्षणएएसटीएम ए 262 प्रैक्टिस ई (स्ट्रॉस टेस्ट) के अनुसार यह सत्यापित करने के लिए कि समाधान एनीलिंग प्रक्रिया ने आवश्यक संवेदनशीलता प्रतिरोध प्राप्त किया है। बट वेल्ड के बिवेल्ड सिरों को एएसएमई बी 16 के अनुसार मशीनीकृत किया जाता है।9 आयाम, क्षेत्र में पूर्ण प्रवेश GTAW या SMAW वेल्डिंग के लिए निरंतर जड़ अंतर और भूमि सतह ज्यामिति सुनिश्चित करना। ASME B31.3 प्रक्रिया पाइपिंग या ASME B31 के अनुसार पाइपिंग सिस्टम निर्दिष्ट करने वाले इंजीनियरों के लिए।1 पावर पाइपिंग कोड, यह समाधान एनील्ड 316 स्टेनलेस स्टील कोहनी एक पूरी तरह से कोड-अनुरूप, ट्रेस करने योग्य, और प्रलेखित फिटिंग समाधान का प्रतिनिधित्व करता है।

तकनीकी विनिर्देश

मुख्य लाभ और अनुप्रयोग क्षेत्र

• पुनर्स्थापित अंतरग्रंथिगत संक्षारण प्रतिरोधः1040 डिग्री सेल्सियस पर समाधान को पिघलाने की प्रक्रिया के बाद तेजी से बुझाने से अनाज की सीमाओं पर गिरने वाले क्रोमियम कार्बाइड पूरी तरह से भंग हो जाते हैं।क्रोमियम ऑक्साइड की सुरक्षात्मक निष्क्रिय परत को बहाल करना और अम्लीय माध्यमों में अंतर-धातुगत हमले के प्रति संवेदनशीलता को समाप्त करना.
• सत्यापित आईजीसी प्रदर्शनःप्रत्येक गर्मी उपचार बैच को ASTM A262 प्रैक्टिस ई स्ट्रॉस परीक्षण के अधीन किया जाता है जिसमें उबलते तांबे के सल्फेट-सल्फ़्यूरिक एसिड समाधान का प्रयोग किया जाता है।15 घंटे के एक्सपोजर और 180 डिग्री बेंड टेस्ट के बाद इंटरग्रैन्युलर क्रैकिंग की अनुपस्थिति पुनः संवेदनशीलता प्रतिरोध के प्रलेखित प्रमाण प्रदान करती है.
• पूर्ण ASTM A403 अनुपालन:समाधान के साथ गरमाया गया कोहनी ASTM A403 की सभी आवश्यकताओं के अनुरूप है, जिसमें रासायनिक संरचना (C ≤ 0.08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), तन्य गुण (≥515 MPa UTS, ≥205 MPa YS) शामिल हैं।और समतल करने के परीक्षण के लिए स्वीकृति मानदंड.
• रासायनिक प्रसंस्करण संयंत्र:गर्म एसिटिक एसिड, फॉर्मिक एसिड, फॉस्फोरिक एसिड ले जाने वाले प्रक्रिया पाइपिंग के लिए आवश्यक,और मिश्रित कार्बनिक एसिड धाराओं को 400 डिग्री सेल्सियस तक के तापमान पर जहां संवेदनशील 316 स्टेनलेस intergranular जंग के माध्यम से समय से पहले विफल हो जाएगा.
• रिफाइनरी हाइड्रोप्रोसेसिंग इकाइयां:उच्च दबाव रिएक्टर अपशिष्ट पाइपिंग, फ्रैक्शनर ओवरहेड सिस्टम में तैनात,और अम्ल जल स्ट्रिपर सर्किट जहां उच्च तापमान और H2S युक्त वातावरण के संयोजन के लिए समाधान एनीलिंग और NACE MR0175 अनुपालन दोनों की आवश्यकता होती है.
• पेट्रोकेमिकल एथिलीन संयंत्र:सूखने के पानी, कास्टिक धोने के लिए उपयुक्त, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• फार्मास्युटिकल और फाइन केमिकलःरिएक्टर जैकेट शीतलन लूप, विलायक वसूली पाइपिंग के लिए चयनित,और स्थान पर साफ वितरण हेडर जहां गर्म अम्लीय घोल के साथ बैच प्रक्रिया सफाई अन्यथा वेल्डेड या ठंड-काम स्टेनलेस घटकों में अनाज सीमा हमले का कारण हो सकता है.
• संयंत्र का परमाणु संतुलन:सहायक शीतलन जल, रासायनिक और मात्रा नियंत्रण और परमाणु ऊर्जा संयंत्रों में अपशिष्ट प्रसंस्करण प्रणालियों में प्रयोग किया जाता है,जहां पूर्ण ट्रेसेबिलिटी और आईजीसी परीक्षण रिपोर्ट के साथ एएसटीएम ए 403 प्रमाणित सामग्री एएसएमई सेक्शन III खरीद विनिर्देशों के अनुसार अनिवार्य है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: रासायनिक प्रसंस्करण में प्रयुक्त 316 स्टेनलेस स्टील के कोहनी के लिए समाधान एनीलिंग महत्वपूर्ण क्यों है?

उत्तर: एक बट वेल्ड कोहनी के निर्माण के दौरान, गर्म बनाने की प्रक्रिया सामग्री को 425-870°C (800-1600°F) के संवेदनशीलता तापमान सीमा में गर्म करती है। इस सीमा में,क्रोमियम के परमाणुओं को क्रोमियम कार्बाइड के अवशोषित (Cr23C6) बनाने के लिए अनाज की सीमाओं पर कार्बन के साथ संयोजनइन अवशोषणों से क्रोमियम के आसन्न अनाज सीमा क्षेत्रों में स्टेनलेस स्टील की निष्क्रियता के लिए आवश्यक 12% सीमा से नीचे की कमी आती है।परिणाम एक सूक्ष्म संरचना है जो अम्लीय प्रक्रिया मीडिया के संपर्क में आने पर अंतरग्रंथि क्षरण के लिए संवेदनशील है1040 डिग्री सेल्सियस पर कोहनी को पकाकर समाधान इन क्रोमियम कार्बाइड को फिर से समाधान में भंग कर देता है।और तेजी से पानी बुझाने ऑस्टेनाइट मैट्रिक्स भर में एक समान वितरण में क्रोम लॉकइस गर्मी उपचार के बिना, एक रासायनिक रूप से उजागर 316 कोहनी फिटिंग सेवा के महीनों के भीतर अनाज सीमा हमले के माध्यम से विफल हो सकता है, भले ही थोक सामग्री संरचना स्वीकार्य लगती है।

प्रश्न: लघु त्रिज्या कोहनी की तुलना में लंबी त्रिज्या ज्यामिति प्रक्रिया पाइपिंग को कैसे लाभान्वित करती है?

उत्तरः लंबी त्रिज्या (R=1.5D) समाधान एनील्ड कोहनी कम R=1.0D ज्यामिति की तुलना में अधिक क्रमिक प्रवाह पथ संक्रमण प्रदान करती है।यह फिटिंग प्रति लगभग 30% कम दबाव गिरावट का परिणाम, स्लरी या कणों से भरे प्रवाहों में कटाव की दर में कमी और परिधि वेल्ड की उचित रेडियोग्राफी के लिए पर्याप्त सीधी स्पर्श लंबाई। ASME B31 के अनुसार लंबे त्रिज्या डिफ़ॉल्ट मानक है।3 और B31.1 प्रसंस्करण और विद्युत पाइपिंग के लिए जब तक कि स्थान की बाधाओं के लिए विशेष रूप से कम त्रिज्या के कोहनी की आवश्यकता न हो।रासायनिक प्रसंस्करण संयंत्रों के लिए जहां पंप ऊर्जा को कम से कम करना और उपकरण के जीवनकाल को अधिकतम करना परिचालन प्राथमिकताएं हैं, लंबी त्रिज्या ASTM A403 कोहनी अपने छोटी त्रिज्या समकक्ष की तुलना में स्वामित्व की कुल लागत के मापने योग्य लाभ प्रदान करती है।

प्रश्नः प्रत्येक समाधान के साथ कौन सा दस्तावेज 316 स्टेनलेस स्टील कोहनी के साथ है?

A: प्रत्येक फिटिंग के साथ एक व्यापक EN 10204 प्रकार 3.1 प्रमाणन पैकेज दिया जाता है जिसमें शामिल हैंः (1) मिल प्रमाणपत्र तक अनुरेखण के साथ मूल गर्मी की रासायनिक संरचना विश्लेषण,(2) यांत्रिक गुणों के परीक्षण के परिणाम (टेंशन शक्ति, उपज शक्ति, फ्रैक्चर पर लम्बाई, और क्षेत्र की कमी),(3) शमन माध्यम के विनिर्देश के साथ समाधान को शमन करने के समय-तापमान चार्ट, (4) ASTM A262 Practice E IGC परीक्षण रिपोर्ट पास/फेल निर्धारण और परीक्षण मापदंडों के साथ, (5) आयामी निरीक्षण रिपोर्ट जिसमें ओडी सहित ASME B16.9 सहिष्णुता के अनुरूपता का सत्यापन किया गया है,दीवार की मोटाई, केंद्र से चेहरे के आयाम, और शंकु ज्यामिति, और (6) दृश्य और सतह की स्थिति निरीक्षण रिपोर्ट। NACE MR0175 के अनुरूप आदेशों के लिए,हम इसके अतिरिक्त कठोरता परीक्षण के परिणाम (≤22 एचआरसी अधिकतम) और अनुपालन का एक प्रमाण पत्र बयान यह सत्यापित करते हैं कि इस समाधान के लिए सभी खट्टे सेवा आवश्यकताओं को पूरा किया गया है.
