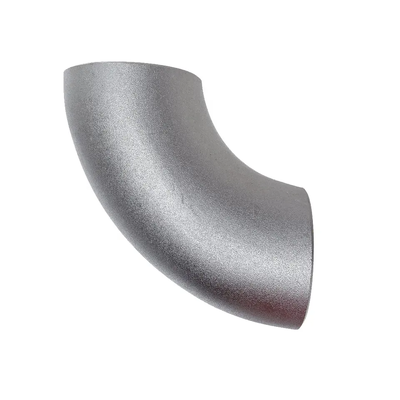

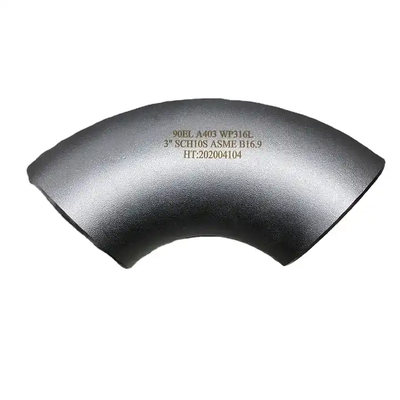

ऑटोमोटिव टर्बो रेट्रोफिट के लिए मैंड्रेल बेंड 304 एसएस एग्जॉस्ट एल्बो 45 90 डिग्री

मैन्डरेल बेंड 304 एसएस एग्जॉस्ट एल्बो 45 90 डिग्री ऑटोमोटिव टर्बो रेट्रोफिट के लिए

यह मैन्डरेल बेंड 304 स्टेनलेस स्टील एग्जॉस्ट एल्बो ऑटोमोटिव परफॉरमेंस आफ्टरमार्केट के लिए विशेष रूप से बनाया गया है, जहाँ एग्जॉस्ट गैस वेग, थर्मल ड्यूरेबिलिटी और फैब्रिकेशन प्रिसिजन परिभाषित आवश्यकताएं हैं। पारंपरिक प्रेस-बेंट ट्यूबिंग के विपरीत जो आंतरिक रेडियस को ढहा देती है और 35% तक फ्लो एरिया को प्रतिबंधित करती है, प्रत्येक सीएनसी मैन्डरेल बेंड एल्बो बेंडिंग ऑपरेशन के दौरान ट्यूब की दीवार को अंदर से सपोर्ट करने वाले आंतरिक मैन्डरेल के माध्यम से, ओवलिटी और झुर्रियों को रोकते हुए, बेंड आर्क के दौरान एक स्थिर आंतरिक व्यास बनाए रखता है। इसका परिणाम एक चिकना, अप्रतिबंधित फ्लो पाथ है जो एग्जॉस्ट स्कैवेंजिंग दक्षता को अधिकतम करता है, टर्बोचार्जर स्पूल टाइम को कम करता है, और ट्यून्ड इंजन अनुप्रयोगों में मापने योग्य हॉर्सपावर लाभ में योगदान देता है। 304 स्टेनलेस स्टील से निर्मित, जिसमें 800°C से अधिक एग्जॉस्ट गैस तापमान पर उत्कृष्ट ऑक्सीकरण प्रतिरोध होता है, यह मैन्डरेल बेंड एल्बो टर्बो मैनिफोल्ड निर्माण, डाउनपाइप फैब्रिकेशन, इंटरकूलर पाइपिंग और कस्टम कैट-बैक एग्जॉस्ट सिस्टम के लिए पेशेवर फैब्रिकेटर की पसंद है।

दोनों में उपलब्ध 45-डिग्री और 90-डिग्री कॉन्फ़िगरेशन में, यह मैन्डरेल बेंड स्टेनलेस स्टील एग्जॉस्ट एल्बो एग्जॉस्ट सिस्टम रूटिंग चुनौतियों के पूरे स्पेक्ट्रम का समर्थन करता है। 304 स्टेनलेस स्टील मेटालर्जी एल्यूमिनाइज्ड माइल्ड स्टील विकल्पों की तुलना में रोड सॉल्ट, नमी संघनन और अम्लीय दहन उप-उत्पादों के खिलाफ बेहतर संक्षारण प्रतिरोध प्रदान करती है। प्रत्येक मैन्डरेल बेंड एल्बो मानक ER308L फिलर रॉड के साथ TIG वेल्ड संगत है, जिससे कस्टम फैब्रिकेटेड एग्जॉस्ट असेंबली में निर्बाध एकीकरण सक्षम होता है। परफॉरमेंस शॉप्स, रेस टीमों और ऑटोमोटिव उत्साही लोगों के लिए जो टर्बोचार्ज्ड सिस्टम बना रहे हैं जहाँ एग्जॉस्ट फ्लो का हर CFM मायने रखता है, यह सीएनसी मैन्डरेल बेंट एल्बो फिटिंग वह प्रिसिजन मैन्युफैक्चरिंग और मटेरियल क्वालिटी प्रदान करती है जिसकी एप्लिकेशन को आवश्यकता होती है।

तकनीकी विशिष्टताएँ

मुख्य लाभ और अनुप्रयोग क्षेत्र

• अप्रतिबंधित एग्जॉस्ट गैस फ्लो: सीएनसी मैन्डरेल बेंडिंग प्रक्रिया क्रश-बेंट एग्जॉस्ट ट्यूबिंग की विशेषता वाले फ्लो-प्रतिबंधित आंतरिक लहरों और व्यास में कमी को समाप्त करते हुए, बेंड के माध्यम से एक पूर्ण, स्थिर क्रॉस-सेक्शनल क्षेत्र बनाए रखती है। यह कम बैकप्रेशर, तेज टर्बो स्पूल प्रतिक्रिया और मापने योग्य उच्च वॉल्यूमेट्रिक दक्षता में तब्दील होता है।
• उच्च-तापमान ऑक्सीकरण प्रतिरोध: 18% क्रोमियम और 8% निकल वाला 304 स्टेनलेस स्टील 870°C तक लगातार एग्जॉस्ट गैस तापमान पर संरचनात्मक अखंडता और सतह फिनिश बनाए रखता है, जो एल्यूमिनाइज्ड माइल्ड स्टील (लगभग 600°C) की थर्मल सीमाओं को पार करता है जो आमतौर पर ओईएम एग्जॉस्ट सिस्टम में उपयोग किया जाता है।
• कठोर वातावरण में संक्षारण स्थायित्व: स्टेनलेस स्टील निर्माण ठंडे-स्टार्ट इंजन ऑपरेशन के दौरान बनने वाले अम्लीय कंडेनसेट, सर्दियों की जलवायु में रोड सॉल्ट के संपर्क और सल्फर युक्त दहन उप-उत्पादों का प्रतिरोध करता है जो माइल्ड स्टील एग्जॉस्ट घटकों पर रासायनिक रूप से हमला करते हैं, यह सुनिश्चित करते हुए कि यह एग्जॉस्ट एल्बो फिटिंग वाहन सेवा जीवन भर अपनी संरचनात्मक अखंडता बनाए रखे।
• टर्बो मैनिफोल्ड फैब्रिकेशन: कस्टम टर्बो एग्जॉस्ट मैनिफोल्ड के लिए मौलिक बिल्डिंग ब्लॉक के रूप में कार्य करता है, जहां इंजन आरपीएम रेंज में एग्जॉस्ट पल्स टाइमिंग और टर्बोचार्जर प्रतिक्रिया को अनुकूलित करने वाले समान-लंबाई वाले प्राइमरी रनर बनाने के लिए कई मैन्डरेल बेंड एल्बो को TIG वेल्ड किया जाता है।
• डाउनपाइप और एग्जॉस्ट सिस्टम निर्माण: हाई-फ्लो डाउनपाइप बनाने में उपयोग किया जाता है जो टर्बोचार्जर टरबाइन आउटलेट को कैटेलिटिक कन्वर्टर या स्ट्रेट-पाइप एग्जॉस्ट से जोड़ता है, जहां पोस्ट-टरबाइन बैकप्रेशर बिल्डअप को रोकने के लिए चिकनी, स्थिर-व्यास वाली बेंड महत्वपूर्ण होती हैं।
• इंटरकूलर पाइपिंग: इस मैन्डरेल बेंड स्टेनलेस स्टील एल्बो का चिकना आंतरिक बोर इसे टर्बोचार्जर कंप्रेसर आउटलेट, इंटरकूलर और इनटेक मैनिफोल्ड के बीच कोल्ड-साइड चार्ज एयर पाइपिंग के लिए भी उपयुक्त बनाता है, जहां दबाव ड्रॉप को कम करने से टर्बोचार्जर बूस्ट दक्षता बनी रहती है।
• मोटरसाइकिल और पावरस्पोर्ट्स एग्जॉस्ट: पतली-दीवार वाले 304 स्टेनलेस (1.5 मिमी) का हल्का वजन सटीक बेंड ज्यामिति के साथ मिलकर हाई-परफॉरमेंस मोटरसाइकिल एग्जॉस्ट हेडर, स्लिप-ऑन मफलर लिंक पाइप और यूटीवी/साइड-बाय-साइड एग्जॉस्ट सिस्टम फैब्रिकेशन के लिए आदर्श है।
• मरीन वेट एग्जॉस्ट सिस्टम: मरीन वेट एग्जॉस्ट राइजर और एल्बो के ड्राई सेक्शन के लिए उपयुक्त, पानी इंजेक्शन बिंदु से पहले, जहां 304 स्टेनलेस कार्बन स्टील विकल्पों की तुलना में नमकीन समुद्री इंजन कम्पार्टमेंट वातावरण में बेहतर संक्षारण प्रतिरोध प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

प्र: मैन्डरेल बेंड एग्जॉस्ट एल्बो बनाम प्रेस बेंड या क्रश बेंड एल्बो का प्रदर्शन लाभ क्या है?

उ: प्रदर्शन अंतर महत्वपूर्ण और डायनामोमीटर पर मापने योग्य है। एक प्रेस बेंड या क्रश बेंड ऑपरेशन में, ट्यूब को आंतरिक समर्थन के बिना बस एक डाई के चारों ओर मजबूर किया जाता है। इससे बाहरी रेडियस पतला और खिंच जाता है जबकि आंतरिक रेडियस संपीड़ित होता है और फ्लो-प्रतिबंधित झुर्रियां या लहरें बनती हैं। परिणाम बेंड एपैक्स पर 15-35% का क्रॉस-सेक्शनल क्षेत्र में कमी है, जो एक स्थानीयकृत फ्लो प्रतिबंध के रूप में कार्य करता है। इसके विपरीत, एक मैन्डरेल बेंड एग्जॉस्ट एल्बो, एक आंतरिक मैन्डरेल (लिंक्ड, आर्टिकुलेटेड स्टील गेंदों की एक श्रृंखला) का उपयोग करता है जो बेंडिंग के दौरान ट्यूब आईडी का समर्थन करता है। यह पूर्ण बोर व्यास बनाए रखता है और बेंड आर्क के माध्यम से एक ग्लास-चिकनी आंतरिक सतह का उत्पादन करता है। 300 हॉर्सपावर का उत्पादन करने वाले टर्बोचार्ज्ड 4-सिलेंडर इंजन के लिए, क्रश-बेंट एग्जॉस्ट एल्बो को मैन्डरेल बेंड 304 स्टेनलेस एल्बो से बदलने से आमतौर पर एग्जॉस्ट बैकप्रेशर 2-4 साई कम हो जाता है, जो सहायक ट्यूनिंग के साथ 5-15 हॉर्सपावर लाभ में तब्दील हो सकता है, साथ ही 200-400 आरपीएम तेज टर्बो स्पूल थ्रेशोल्ड भी।

प्र: क्या इस 304 स्टेनलेस स्टील एग्जॉस्ट एल्बो का उपयोग कैटेलिटिक कन्वर्टर (प्री-कैट सेक्शन) से पहले किया जा सकता है?

उ: हाँ, यह मैन्डरेल बेंड 304 एसएस एग्जॉस्ट एल्बो कैटेलिटिक कन्वर्टर से पहले होने वाले एग्जॉस्ट गैस तापमान के लिए रेटेड है, जो आमतौर पर इंजन लोड और एयर-फ्यूल अनुपात के आधार पर 400°C से 900°C तक होता है। 304 स्टेनलेस स्टील इस तापमान रेंज में उत्कृष्ट ऑक्सीकरण प्रतिरोध प्रदान करता है। एक्सट्रीम-ड्यूटी अनुप्रयोगों जैसे रोटरी (वैंकेल) इंजन एग्जॉस्ट के लिए जहां ईजीटी लगातार 1000°C से अधिक हो सकता है, या अधिकतम थर्मल ड्यूरेबिलिटी की आवश्यकता वाले पेशेवर मोटरस्पोर्ट वर्गों के लिए, हम 316 स्टेनलेस या 321 स्टेनलेस (टाइटेनियम-स्थिर) मैन्डरेल बेंड एल्बो में अपग्रेड करने की सलाह देते हैं। ये मिश्र धातुएं 925°C के करीब तापमान पर बेहतर क्रीप स्ट्रेंथ और ऑक्सीकरण प्रतिरोध प्रदान करती हैं, हालांकि उच्च सामग्री लागत पर। अधिकांश स्ट्रीट और ट्रैक-डे टर्बो अनुप्रयोगों के लिए, 304 स्टेनलेस मैन्डरेल बेंड एल्बो थर्मल प्रदर्शन, संक्षारण प्रतिरोध, फैब्रिकेशन आसानी और लागत-प्रभावशीलता का इष्टतम संतुलन प्रदान करता है।

प्र: कस्टम मैनिफोल्ड में मैन्डरेल बेंड एग्जॉस्ट एल्बो को जोड़ने के लिए आप किन वेल्डिंग प्रक्रियाओं की सलाह देते हैं?

उ: हम एग्जॉस्ट सिस्टम फैब्रिकेशन में 304 स्टेनलेस मैन्डरेल बेंड एल्बो को जोड़ने के लिए ER308L फिलर रॉड के साथ GTAW (TIG) वेल्डिंग की सलाह देते हैं। मुख्य पैरामीटर में शामिल हैं: DCEN (सीधी ध्रुवीयता), 1.6 मिमी या 2.4 मिमी थोरिएटेड या लैंथनेटेड टंगस्टन इलेक्ट्रोड एक तेज बिंदु के साथ, 8-12 L/min प्रवाह दर पर आर्गन शील्डिंग गैस, और 1.5 मिमी दीवार की मोटाई के लिए 40-70 एम्प्स। वेल्डिंग के दौरान ट्यूब के अंदर आर्गन के साथ पूर्ण बैक-पर्ज करना, आंतरिक बोर पर शुगरिंग (क्रोमियम ऑक्साइड गठन) को रोकने के लिए महत्वपूर्ण है, जो स्ट्रेस राइजर और संभावित क्रैक इनिशिएशन पॉइंट बना सकता है। फील्ड रिपेयर परिदृश्यों में जहां आंतरिक आर्गन पर्ज एक्सेस अव्यावहारिक है, बैक-पर्जिंग के विकल्प के रूप में एक सोलर फ्लक्स या समान बैकअप फ्लक्स पेस्ट का उपयोग किया जा सकता है। वेल्डिंग के बाद, हम वेल्ड HAZ से हीट टिंट को हटाने के लिए पिकल पेस्ट एप्लिकेशन की सलाह देते हैं, जिससे 304 स्टेनलेस एग्जॉस्ट एल्बो असेंबली के पूर्ण संक्षारण प्रतिरोध को बहाल किया जा सके।
