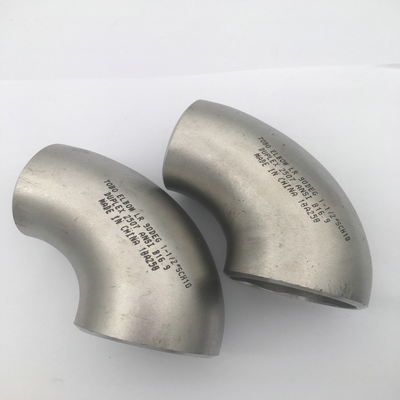

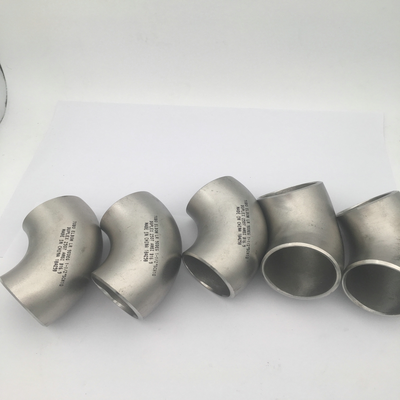

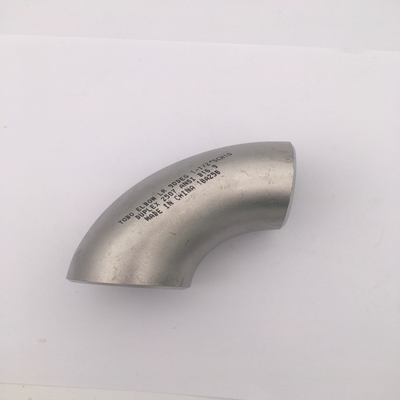

बट वेल्डिंग LR 90D एल्बो सुपर डुप्लेक्स 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

बट वेल्डिंग LR 90D कोहनी सुपर डुप्लेक्स 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

1. उत्पाद का वर्णन

यह उत्पाद एक 90 डिग्री लंबी त्रिज्या (LR) बट वेल्डिंग कोहनी से निर्मित हैसुपर डुप्लेक्स 2507 (UNS S32750 / F53)स्टेनलेस स्टील के अनुसारएएसटीएम ए815औरएएसएमई बी169मानकसुपर डुप्लेक्स 2507 एक उच्च मिश्र धातु डुप्लेक्स स्टेनलेस स्टील है जिसमें लगभग 50% फेराइट और 50% ऑस्टेनिट का दो-चरण माइक्रोस्ट्रक्चर है, जिसकी विशेषता एक उच्च-अधिगम के साथ है।पीआरईएन मूल्य 40 से अधिकएलआर डिजाइन में वक्रता का त्रिज्या बराबर है1.5 गुना पाइप व्यास (R = 1.5D), न्यूनतम दबाव हानि के साथ चिकनी द्रव प्रवाह सुनिश्चितयह 1-1/2" SCH10 फिटिंग असाधारण शक्ति और संक्षारण प्रतिरोध की आवश्यकता वाले मांग वाले औद्योगिक पाइप सिस्टम में स्थायी बट-वेल्ड कनेक्शन के लिए डिज़ाइन किया गया है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह 90° LR कोहनी अत्यंत आक्रामक और उच्च तनाव वातावरण के लिए आदर्श है:

• तेल एवं गैस: अपतटीय प्लेटफार्म, समुद्र के नीचे पाइप प्रणाली, कुएं के सिर के कनेक्शन, समुद्री जल इंजेक्शन लाइनें, खट्टा गैस सेवा (NACE MR0175 के अनुरूप)

• रासायनिक प्रसंस्करण: क्लोराइड युक्त एसिड, हीट एक्सचेंजर, उच्च दबाव प्रक्रिया लाइनें

• समुद्री और निर्जलकरण: समुद्री जल पाइप, रिवर्स ऑस्मोसिस सिस्टम, नमकीन के साथ निपटान

• विद्युत उत्पादन: शीतलन जल प्रणाली, कंडेनसर पाइपिंग

• पल्स और पेपर: ब्लीचिंग लाइन, डाइजेस्टर

4लाभ

• श्रेष्ठ शक्ति: आउटपुट शक्ति (550-800 एमपीए) लगभग है2.5 से 3 गुना 316L, जिससे पतली दीवारें और हल्की पाइपिंग सिस्टम संभव हो सके

• असाधारण जंग प्रतिरोध: PREN ≥ 40 पिटिंग, दरार जंग और क्लोराइड तनाव जंग क्रैकिंग (SCC) के लिए उत्कृष्ट प्रतिरोध प्रदान करता है

• 2205 से ऊपर: क्षरण प्रतिरोध और यांत्रिक शक्ति दोनों में मानक डुप्लेक्स 2205 से बेहतर है

• लंबी त्रिज्या डिजाइन: R=1.5D दबाव में कमी, उथल-पुथल और कटाव को कम करता है

• व्यापक तापमान सीमा: -50°C से 300°C तक गुणों को बनाए रखता है

5कार्य

90° एलआर कोहनी न्यूनतम दबाव हानि के साथ एक पाइपिंग प्रणाली के भीतर 90 डिग्री द्वारा तरल पदार्थ प्रवाह की दिशा बदल जाता हैलंबे त्रिज्या डिजाइन (R = 1.5D) प्रवाह प्रतिरोध, अशांति और क्षरण को कम करता है, जिससे यह उच्च गति और संक्षारक मीडिया अनुप्रयोगों के लिए उपयुक्त हो जाता है।बट-वेल्ड कनेक्शन स्थायी प्रदान करता है, महत्वपूर्ण सेवा वातावरण के लिए उच्च संरचनात्मक अखंडता के साथ लीक-प्रूफ संयुक्त.

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन, आयाम और सामग्री प्रमाणन की जांच करें।9

2. सतह की तैयारी: विशेष स्टेनलेस स्टील के औजारों का उपयोग करके वेल्ड बेवल और आसन्न क्षेत्र को साफ करें; सभी तेल, वसा और प्रदूषकों को हटा दें

3. संरेखण: उचित फिट-अप सुनिश्चित करने के लिए, कनेक्टिंग पाइप के साथ कोहनी ठीक से संरेखित करें

4. टैक वेल्डिंग: संयोजन को स्थिति में रखने के लिए न्यूनतम टैक वेल्ड्स लागू करें; अंतिम वेल्डिंग से पहले अच्छी तरह से साफ करें

5. वेल्डिंग: प्रमाणित वेल्डरों के साथ अनुमोदित WPS के बाद बट-वेल्ड करें। सुपर डुप्लेक्स 2507 के लिए, सख्त गर्मी इनपुट नियंत्रण आवश्यक है। मिलान भराव धातु के साथ GTAW या SMAW का उपयोग करेंER2594. गर्मी का इनपुट भीतर बनाए रखा जाना चाहिए0.5 से 1.5 kJ/मिमीअंतर-अवधि तापमान बनाए रखा जाना चाहिए।≤100°C से 150°Cहानिकारक चरण निर्माण को रोकने के लिएसामान्यतः प्रीहीटिंग की आवश्यकता नहीं है।

6. वेल्ड के बाद उपचार:1020-1120°C पर घोल को पकाकर पानी से बुझाना आवश्यक हैडुप्लेक्स संरचना और संक्षारण प्रतिरोध को बहाल करने के लिए

7. निरीक्षण: परियोजना आवश्यकताओं के अनुसार एनडीटी (पीटी/एमटी, यूटी) करें। एएसटीएम ई562 के अनुसार फेराइट सामग्री सत्यापन की सिफारिश की जाती है

7. सावधानी

• तापमान सीमा: उपरोक्त उपयोग के लिए अनुशंसित नहीं300°C316 डिग्री सेल्सियस से अधिक लंबे समय तक एक्सपोज़र होने से फ्रिजिंग हो सकती है।

• फेराइट संतुलन: यह सुनिश्चित करें कि फेराइट सामग्री40-60%अनुचित ताप उपचार विनिर्देश से बाहर फेराइट अनुपात का सबसे आम कारण है

• इंटरमेटलिक चरण संवेदनशीलता: सुपर डुप्लेक्स वेल्ड सिग्मा और ची चरण के गठन के प्रति संवेदनशील हैं; तंग गर्मी इनपुट नियंत्रण अनिवार्य है

• स्वच्छता: कार्बन स्टील के निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; प्रदूषण को रोकने के लिए विशेष उपकरण का उपयोग करें

• संक्षारण परीक्षण: ASTM A923 विधि C परीक्षण संक्षारण प्रतिरोध सत्यापित करने के लिए मानक है

• NACE अनुपालन: अम्लीय गैस सेवा के लिए, NACE MR0175 आवश्यकताओं के अनुरूपता की पुष्टि करें

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है7~30 दिन, आदेश मात्रा और विनिर्देश उपलब्धता के अधीन

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए।
