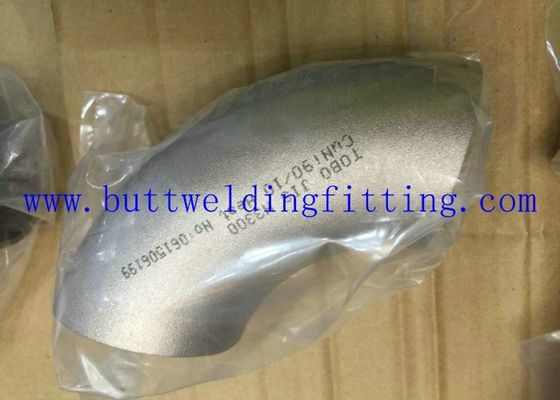

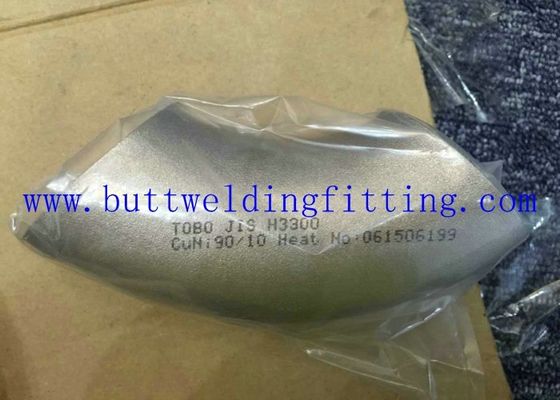

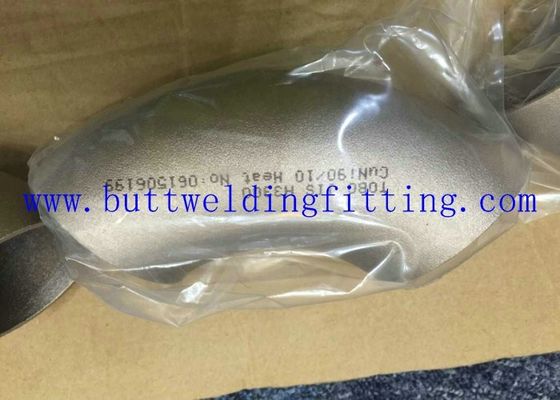

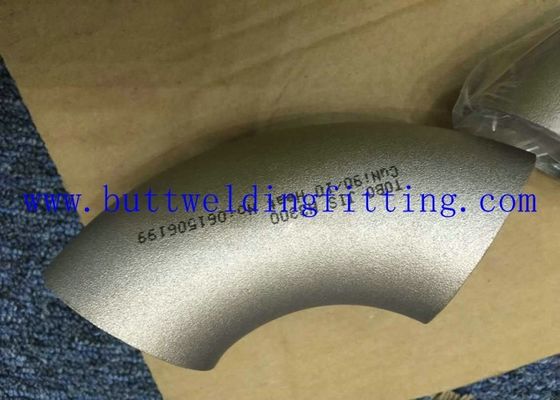

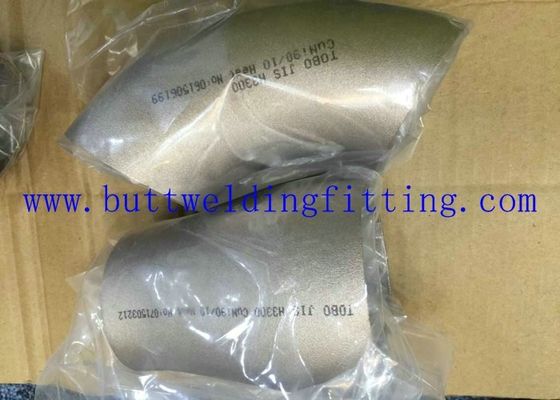

दीन / एन / एएसटीएम / बीएस बट वेल्ड फिटिंग एल्बो रेड्यूसर ट्यूब एंड कैप्स

दीन / एन / एएसटीएम / बीएस बट वेल्ड फिटिंग एल्बो रेड्यूसर ट्यूब एंड कैप्स

UNS NO। C10100, 10200, 10300, 10800, 12200, 70600 / CU NI 90/10 बट वेल्ड फिटिंग एल्बो टी रिड्यूसर पाइप एंड कैप

मानक: एएसटीएम / एएसएमई एसबी 111/466 / एएसटीएम ए 101
ग्रेड: UNS NO। C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU -NI- 90/10), 71500

(सीयू -एनआई- 70/30)।

बटवल्ड कैप फिटिंग

एक बुटवल्ड एंड कैप फिटिंग का कार्य एक पाइपिंग सिस्टम में एक पंक्ति के अंत को बंद करना है। बटवल्ड

कैप को ओपन लाइन के ऊपर एंड कैप और जॉइंट के चारों ओर वेल्डिंग करके फिट किया जाता है।

बटवल्ड स्टब एंड फिटिंग

स्टब एंड्स जोड़े में स्थापित किए जाते हैं और दो लैप ज्वाइंट फ्लैंग्स के साथ मिल जाते हैं। ठूंठ की सतह समाप्त हो जाती है

एक ध्वन्यात्मक दाँतेदार गैस्केट सतह है जो संयुक्त में रिसाव को रोकता है। ठूंठ छोर का उपयोग करने की अनुमति देता है

फिर से वेल्ड करने की आवश्यकता के बिना सफाई, निरीक्षण या त्वरित प्रतिस्थापन आदि के लिए खोली जाने वाली लाइन के खंड।

सनकी / सांद्रक Reducer फिटिंग

कॉन्सेंट्रिक रेड्यूसर या एक्सेन्ट्रिक रेड्यूसर के दो विकल्प उपलब्ध हैं।

एक सनकी Reducer, जिसे बेल रेड्यूसर भी कहा जाता है, केंद्रों के साथ विभिन्न आकारों के दो महिला (अंदर) धागे हैं

इतना डिज़ाइन किया गया है कि जब वे जुड़ते हैं, तो पाइप के दो टुकड़े एक दूसरे के अनुरूप नहीं होते हैं, लेकिन वे हो सकते हैं

लाइन के इष्टतम जल निकासी प्रदान करने के लिए स्थापित किया गया है।

फिटिंग को छोटे आउटलेट के साथ बड़े अंत तक केंद्र के साथ डिज़ाइन किया गया है, जो इसे केवल एक तरफ से संरेखित करने की अनुमति देता है

इनलेट का। Reducer फिटिंग को आसानी से वेल्डेड किया जाता है और बेहतर शक्ति और रिसाव की पेशकश की जाती है

प्रतिरोध।

पंप सक्शन पर हवा में फंसने से बचाने के लिए सनकी रेड्यूसर को सीधे तरफ स्थापित किया जाना चाहिए। वो हैं

विभिन्न आकार के पाइपों के सरल कनेक्शन की अनुमति देने के लिए डिज़ाइन किया गया। इन्हें पाइप रेड्यूसर, लचीले के रूप में उपयोग किया जा सकता है

कनेक्टर्स और वाइब्रेशन एलिमिनेटर।

सनकी Reducers शोर को खत्म करते हैं और पाइपलाइन में कंपन को अलग करते हैं, तनाव कम करते हैं, इलेक्ट्रोलिसिस को समाप्त करते हैं

और स्टार्ट-अप सर्जेस से बचाता है।

एक Concentric Reducer एक ही धुरी पर ट्यूब सेक्शन से जुड़ता है। वे असमान आकार के पाइपों को जोड़ते हैं जो ए

सामान्य केंद्र रेखा और ऊर्ध्वाधर टयूबिंग में टीसी बदलाव के लिए उपयोग किया जाता है।

एक Concentric Reducer के अलग-अलग आकार के होते हैं, जो नली से जुड़ने वाले नली या ट्यूब से जुड़ते हैं

एक ही धुरी पर वर्गों। वस्तुतः सभी पाइपिंग सिस्टम व्यास में परिवर्तन के माध्यम से या तो चलते हैं

या उपकरण कनेक्शन पर, एक reducer पाइपिंग व्यास और में बदलने के दोहरे उद्देश्य में कार्य करता है

एक ही समय के विस्तार, misalignment या कंपन समस्या से निपटने के लिए।

जबकि प्रकाशित संक्रमण आकार और आमने-सामने के आयाम हैं, यह शायद ही कभी सूचीबद्ध आकार है

जॉसाइट पर क्या आवश्यक है, इसका संदर्भ लें। इसलिए, आमने-सामने के आयामों के साथ-साथ दो निकला हुआ किनारा आकार हैं

आवेदन फिट करने के लिए विविध। इस प्रकार, कस्टम रिड्यूसर आसानी से विनिर्देशों के अनुसार निर्मित होते हैं।

1.1.1 बुट्वेल्ड फिटिंग के लिए आयाम:

- बीएस 1640 / एएनएसआई - एएसएमई बी 16.9 - बी 16.28 - बी 16.25
- निर्बाध, EFW, ERW, DSAW और जाली

1.1.2 बटवार्ड फिटिंग के लिए सामग्री ग्रेड

सभी बट्टवल्ड फिटिंग निम्नलिखित सामग्री ग्रेड में उपलब्ध हैं:

· स्टेनलेस स्टील

· A403 304 / L 310 316 / L 321 / H 347 / H 410440 904L

· कार्बन स्टील

· A234 WPB, WPC

· कम तापमान स्टील

· A420 WPL6, WPL3

· अलॉय स्टील

· A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91

· उच्च उपज

· WPHY42, 52, 60, 65, 70

डुप्लेक्स और सुपर डुप्लेक्स

· A815 UNS 31803, UNS 31254, UNS S32750 UNS S32760

निकेल मिश्र

· 200, 400, K500, 600, 625, 800, 825

· मिश्र

· सभी को 20 ALLOY C ALLOY C276 ALLOY B2

· एल्यूमीनियम

· 5083, 5154, 5251, 6061, 6063, 6082

· असामान्य ग्रेड

· कांस्य, पीतल, तांबा

· क्यूप्रो निकेल

टाइटेनियम
