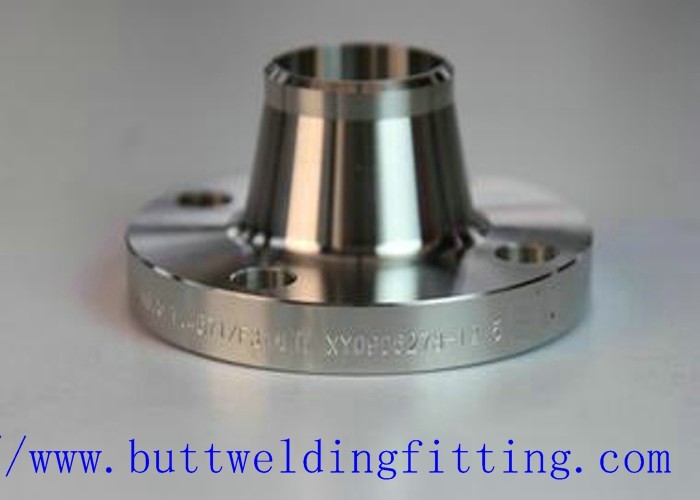

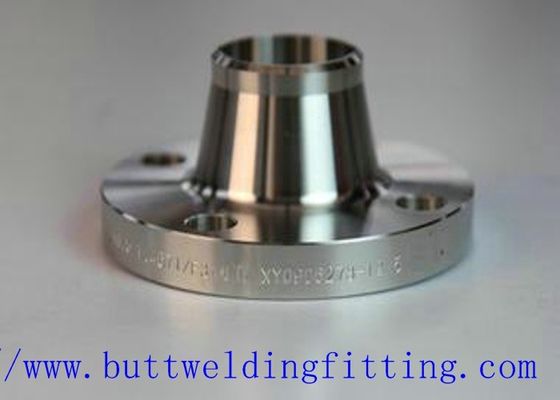

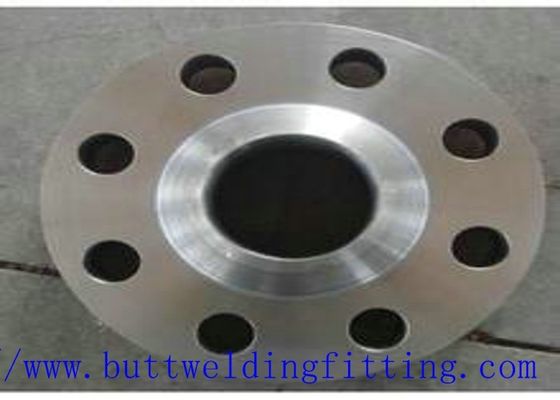

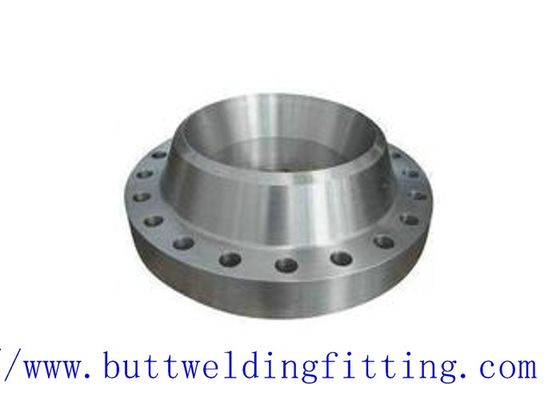

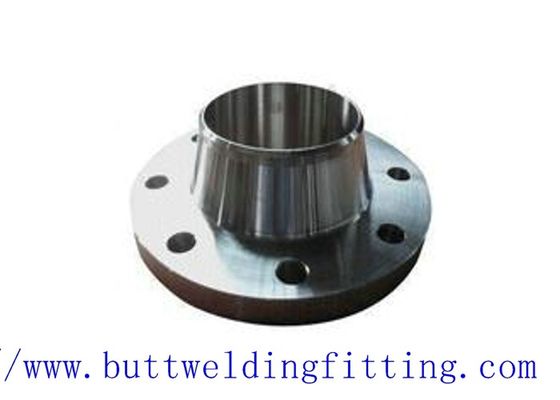

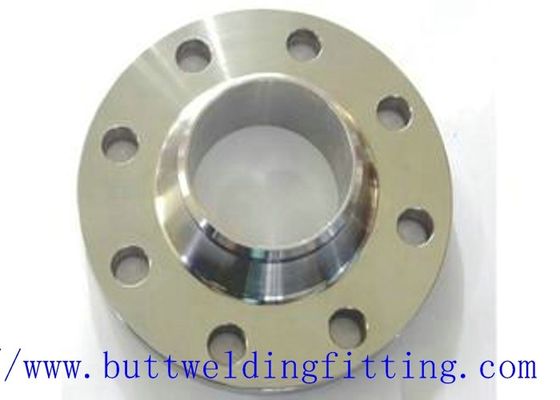

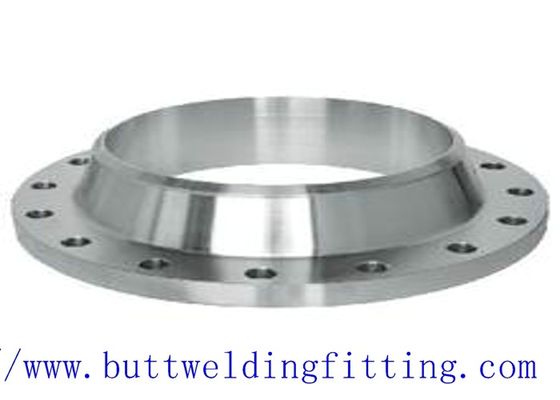

TOBO Flanges बट वेल्ड फिटिंग ASTM A182 F5 स्टील निकला हुआ किनारा

इस्पात निकला हुआ किनारा

स्टील निकला हुआ किनारा, कॉम्पैक्ट फ्लैंग्स 1/2 इंच - 48 इंच और 150 # से 2500 # A182 / F51 / Inconel 625 के साथ।

कॉम्पैक्ट फ्लैंगेस (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, L352-70

• RCF NORSOK NCF5 सीरीज़

नॉर्थो L005 कोड के आधार पर, उच्च तापीय विस्तार के साथ महत्वपूर्ण सीलिंग अनुप्रयोगों के लिए उपयुक्त है, चक्रीय लोडिंग जैसे रेज़र, सिंगल पॉइंट मूरिंग सिस्टम, मैनिफोल्ड्स, एक्स-ट्रीज़, सबसी पाइपलाइन, हीट एक्सचेंजर्स और प्रक्रिया पाइपिंग सिस्टम की एक भीड़।

• RCF एडवांटेज
  • अंतरिक्ष की बचत
    • ANSI flanges की तुलना में 70% ~ 80% तक वजन की बचत
  • डबल इंडिपेंडेंट सील्स इसे सुरक्षित बनाते हैं
    • सकारात्मक सील विधि
  • एकीकृत सील प्रणाली (दोनों अंदर और बाहर)
    • डिजाइन तापमान और दबाव में बड़ी सीमा
• आरसीएफ कार्यशील सिद्धांत
  • RCF कॉम्पैक्ट निकला हुआ किनारा डिजाइन सिद्धांत यह है कि निकला हुआ किनारा चेहरे में दो स्वतंत्र सील शामिल हैं। पहली सील निकला हुआ किनारा पर सील बैठने के तनाव के आवेदन द्वारा बनाई गई है। मुख्य सील IX सील की अंगूठी है। सील रिंग बल स्ट्रेस्ड सील रिंग में लोचदार संग्रहित ऊर्जा द्वारा प्रदान किया जाता है। कोई भी एड़ी रिसाव सील की कार्रवाई को तेज करने के अंदर सील की अंगूठी पर आंतरिक दबाव अभिनय करेगा।

• आरसीएफ आकार और दबाव रेटिंग
  • 1/2 "~ 48" आकार में और कक्षा 150 # से 2500 # दबाव रेटिंग में।
  • अनुरोध पर बड़ा आकार और उच्च दबाव रेटिंग।
• आरसीएफ सामग्री
  • एएसटीएम ए 105, ए 350 एलएफ 2, एलएफ 6, ए 694 एफ 52 ~ एफ 70
  • एआईएसआई 4130, एआईएसआई 8630
  • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825।
  • अनुरोध पर अन्य सामग्री
  • RCF IX सील की अंगूठी, अक्षीय बलों को धातु सील की अंगूठी के शंकु पर लगाया जाता है और एक रेडियल सील बल में अनुवाद किया जाता है। इसके अलावा बढ़े हुए प्री-लोड के साथ, बेवल को बंद कर दिया जाता है और फेस टू फेस कॉन्टैक्ट को बाहरी पच्चर में हासिल किया जाता है, जबकि अधिकांश बोल्ट प्री-लोड को एड़ी पर चेहरे के बीच कंप्रेसिव फोर्स के रूप में स्थानांतरित किया जाता है।
• आरसीएफ डिजाइन और सत्यापन
  • Yuhong विशेष इस्पात ASME खंड VIII डिवीजन 1, 2 और 3 पर आधारित गणना सेवा प्रदान करता है। विश्लेषण करने के लिए हमारे पास ANSYS सॉफ्टवेयर इंजीनियर भी हैं
  • और डिजाइन सत्यापन
  •
