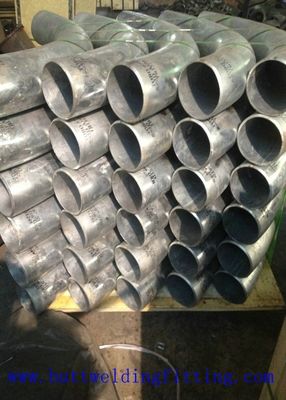

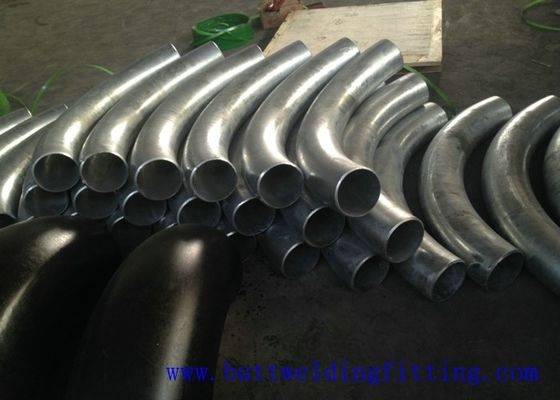

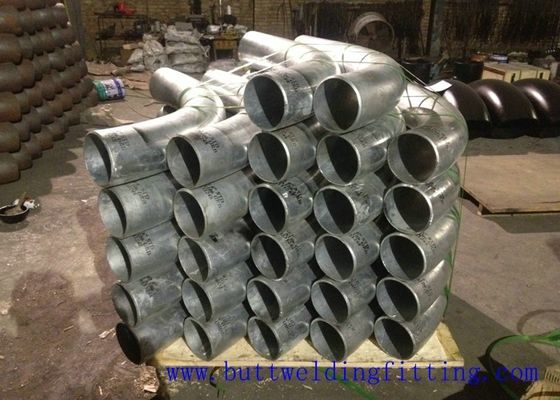

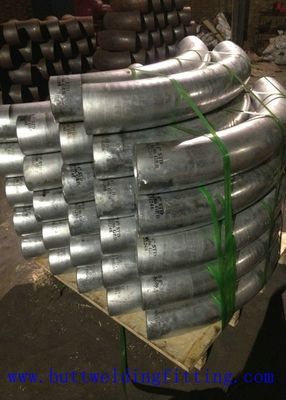

90 डिग्री कोहनी स्टेनलेस स्टील ट्यूब पेट्रोलियम में उपयोग झुकता है

  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
उत्पत्ति के प्लेस चीन
ब्रांड नाम Tobo
प्रमाणन ISO9001, API,CE
मॉडल संख्या कोहनी
न्यूनतम आदेश मात्रा 1pcs
मूल्य USD Depending on quantity
पैकेजिंग विवरण प्लाई लकड़ी के मामले या फूस
प्रसव के समय मात्रा के आधार पर 10-100 दिनों
भुगतान शर्तें एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता 3, 0000pcs प्रति माह
उत्पाद विवरण
सामग्री स्टेनलेस स्टील मोटाई Sch10-Sch160 XXS
आकार निर्बाध 1/2" 24 24" 72" करने के लिए Welded" आकृति इसके बराबर
प्रमुखता देना

बट वेल्डेड पाइप फिटिंग

,

औद्योगिक पाइप फिटिंग
एक संदेश छोड़ें
उत्पाद विवरण
90 डिग्री कोहनी स्टेनलेस स्टील ट्यूब पेट्रोलियम में उपयोग झुकता है

1) सीमलेस, सिंगल-स्लिट ट्यूब वॉल मोटाई: 1/2 "एनपीएस स्क 5 एस से 24" ओडी एक्स 30 मिमी
2) डबल-स्लिट ट्यूब दीवार की मोटाई: 10 "से 58" आयुध डिपो x 30 मिमी

विनिर्माण मानकों:

1) एएसटीएम ASME A / SA 403 MSS SP43 और SP75 ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366
2) DIN2605 DIN2615 DIN2616 DIN2617
3) GB12459 GB13401
4) JIS2313

प्रक्रिया: स्टेनलेस स्टील, निकल तांबा ठंड का इस्तेमाल किया, खराद का धुरा मोल्डिंग (कोहनी मोटाई thinning कम कर सकते हैं) कार्बन स्टील का उपयोग, और अन्य थर्मल प्रसंस्करण, खराद का धुरा के भीतर बनाने

आयाम: निर्बाध 1/2 "-20" (DN15 - DN500), एक भट्ठा 1/2 "-48" (DN15 - DN1200)

मानक: GB / T12459, GB / T13401, SH3408, SH3409, HG / T13169,
HG / T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313

मोटाई: SCH5S-SCH160

सामग्री: स्टेनलेस स्टील, निकल तांबा, कार्बन स्टील और कम मिश्र धातु इस्पात, मिश्र धातु इस्पात

1. उत्पाद आइटम नंबर .: 010fatalog- कॉस्को स्टील

2. डिग्री: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, पुरुष और महिला

3. ग्रेड: 310S, 310, 309S, 309S, 316, 316Li, 316TN, 316LN, 317, 317L, 321, 321H, 347, 347H, 304, 304L, 304H, 304H, 304LN, 302, 301, 201, 202, 201, 202। 904L, डुप्लेक्स, आदि
हम भी ग्राहकों की आवश्यकताओं के अनुसार अन्य विनिर्देशों का उत्पादन कर सकते हैं।

4. सामग्री: 310S, 310,309,309S, 316,316L, 316Ti, 316LN, 317,317L, 321,321H, 347,347H, 304,304L, 304H

5. 304N, 304LN, 302, 301,201,202,904L, द्वैध, आदि

6. मानक:
JIS B2311, B2312, B2312, B2316
ASME / ANSI B16.9, B16.11, B16.28, एएसटीएम A403
एमएसएस एसपी -43, एसपी -83, एसपी -97
GB 12459, GB / T 13401-2005, GB / T 14383-2005, GB / T10752-1995
एसवाई / T0510-1998, ST5257-91

7. काम का दबाव: -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस

8. अनुप्रयोग सीमा: पेट्रोलियम, गलाने, खाद्य पदार्थों, बिजली, पेपरमेकिंग, रसायन, चिकित्सा उपकरण, विमानन, बॉयलर हीट एक्सचेंजर, और अन्य क्षेत्रों में उपयोग के लिए।

9. तकनीक: वेल्डेड कोहनी, छिद्रित कोहनी, गर्म-दबाया कोहनी, जाली कोहनी

10. त्रिज्या: लंबी त्रिज्या, लघु त्रिज्या, आर = 1.5 डी, आर = 3 डी, आर = 5 डी, महिला, पुरुष आदि।

11. प्रकार: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, नर और मादा

12. बाहर का व्यास: 1/8 "-100" (6-2500 मिमी)

13. दीवार की मोटाई: SCH5-SCH 160S, SCH XXS 150lb, 300lb, 400lb, 600lb, 900lb, 1500lb, 2500lb

14. सतह: annealing, उठा, बाल लाइन, पॉलिश, उज्ज्वल, ब्रश, लेपित, रेत विस्फोट, आदि

15. निर्यात: आयरलैंड, सिंगापुर, इंडोनेशिया, यूक्रेन, सऊदी अरब, स्पेन, कनाडा, अमेरिका, ब्राजील, थाईलैंड, कोरिया

, ईरान, भारत, मिस्र, ओमान, कुवैत, दक्षिण अफ्रीका, दुबई, मैक्सिको, पेरू, मलेशिया, वियतनाम, रूस, इटली, आदि

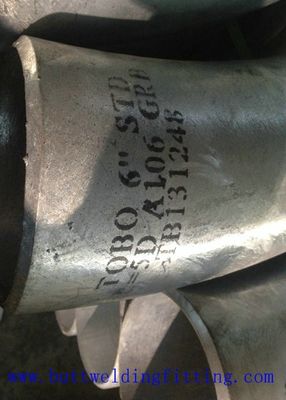

16. अंकन: पंजीकृत लोगो, हीट नंबर, स्टील ग्रेड, मानक, आकार

17. पैकिंग: लकड़ी के बक्से या लकड़ी के फूस।

18. एचएस कोड: 73072300

ASME B16.9

आकार बाहरी व्यास
(ओवर ड्राफ्ट) 		दीवार की मोटाई (T) 90 ओ एल / आर कोहनी केंद्र पूंछ ए के लिए पूंछ के छोर B को मोड़ने के लिए 45 o L / R केंद्र ए सेंटर एल्बो के अंत में 90 ओ एस / आर पूंछ अंत मुख्यमंत्री के लिए केंद्र के लिए तीन लिंक टोपी की लंबाई
ए
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625 - 1.00 1.00
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438 - 1.13 1.00
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00 1.50 1.50
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25 1.88 1.50
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50 2.25 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00 2.50 1.50
2-1 / 2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50 3.00 2.00
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00 3.38 2.50
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00 4.13 3.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00 4.88 3.50
6 6.625 0.109 0.134 0.280 0.432 9.00 3.75 6.00 5.63 4.00
8 8.625 0.109 0.148 0.322 0.500 12.00 5.00 8.00 7.00 5.00
10 10.750 0.134 0.165 0.375 0.500 15.00 6.25 10.00 8.50 6.00
12 12.750 0.156 0.180 0.375 0.500 18.00 7.50 12.00 10.00 7.00
14 14.000 0.156 0.250 0.375 0.500 21.00 8.75 14.00 11.00 7.50
16 16.000 0.165 0.250 0.375 0.500 24.00 10.00 16.00 12.00 8.00
18 18.000 0.165 0.250 0.375 0.500 27.00 11.25 18.00 13.50 9.00
20 20.000 0.188 0.250 0.375 0.500 30.00 12.50 20.00 15.00 10.00
24 24.000 0.218 0.250 0.375 0.500 36.00 13.50 24.00 17.00 12.00

अनुप्रयोग सीमा: पेट्रोलियम, गलाने, खाद्य पदार्थों, बिजली, पेपरमेकिंग, रसायन, चिकित्सा उपकरण, विमानन, बॉयलर हीट एक्सचेंजर और अन्य क्षेत्रों में उपयोग के लिए।
नोट: ग्राहकों को ग्राहक संरचना, आकार, पैकेज प्रदान करना।
