| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TOBO |
| प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या: | एएसटीएम ए 234 डब्ल्यूपी 12 |
| न्यूनतम आदेश मात्रा: | 1PC |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई लकड़ी के मामले या फूस |
| प्रसव के समय: | 15 कार्य दिन |
| भुगतान शर्तें: | टी / टी, डी / पी, डी / ए, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 9800000PCS प्रति माह |
| प्रोडक्ट का नाम: | कार्बन स्टील फिटिंग | मानक: | ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 |
|---|---|---|---|
| टाइप: | पाइप ढालना | आवेदन पत्र: | पेट्रोलियम, रसायन, मशीनरी, बिजली, जहाज निर्माण, कागज बनाने, निर्माण, आदि |
| तकनीकी: | गर्म गठित / ठंडा गठित / जाली कोहनी | दबाव: | SCH5-SCH160, XXS |
| संबंध: | सीम और निर्बाध या वेल्डेड, बट वेल्ड | व्यास: | 22MM-820MM |
| प्रमुखता देना: | बट वेल्ड ट्यूब फिटिंग,औद्योगिक पाइप फिटिंग |
||
कार्बन स्टील पाइप फिटिंग ASTM A234 WP12 बड़े आकार के कैप्स DN15 से DN1400
| सामग्री: | कार्बन स्टील | टेकनीक: | बट वेल्डिंग | टाइप: | पाइप ढालना |
| उत्पत्ति का स्थान: | शंघाई, चीन (मुख्यभूमि) | ब्रांड का नाम: | बो करने के लिए | कनेक्शन: | वेल्डिंग |
| आकार: | बराबर | हेड कोड: | गोल |
| पैकेजिंग विवरण: | लकड़ी के मामले, Pallets या ग्राहकों की आवश्यकताओं के अनुसार |
| पहुचने का विवरण: | मात्रा के अनुसार 7---45 दिन |

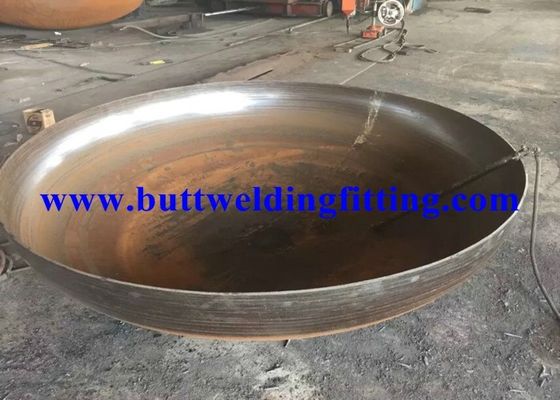

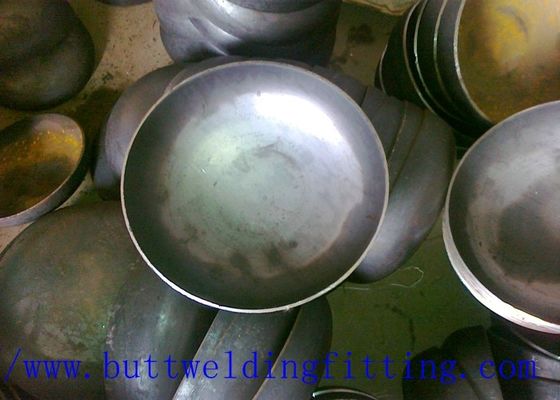

TOBO Steel बड़े आकार के कैप के निर्माता, निर्यातक और आपूर्तिकर्ता हैं।ये बड़े आकार के कैप व्यापक रूप से अत्यधिक उत्पादन और उत्कृष्ट परिणामों के लिए जाने जाते हैं जो यह देता है।बेहतर ग्रेड के कच्चे माल का उपयोग करके निर्मित बड़े आकार के कैप।बड़े आकार के कैप्स का उपयोग विभिन्न व्यास के पाइपों को जोड़ने के लिए किया जाता है और विभिन्न रसायनों, निर्माण उद्योगों, कागज, सीमेंट और जहाज निर्माताओं में व्यापक अनुप्रयोगों का पता लगाया जाता है।
नाममात्र पाइप आकार (एनपीएस) | घेरे के बाहर | शुरू से अंत तक | |||
टोपी | |||||
ए | बी | डी | इ | ई 1 | दीवार की मोटाई सीमित करें |
15 20 25 32 40 | साढ़े ¾ 1 1 ¼ 1½ | 21.7 27.2 34.0 42.7 48.6 | 25.4 25.4 38.1 38.1 38.1 | - - - - - | - - - - - |
50 65 80 90 100 | 2 2½ 3 साढ़े 3 4 | 60.5 76.3 89.1 101.6 114.3 | 38.1 38.1 50.8 63.5 63.5 | 44.5 50.8 63.5 76.2 76.2 | 5.5 7.0 7.6 8.1 8.6 |
125 150 200 250 300 | 5 6 8 10 12 | 139.8 165.2 216.3 267.4 318.5 | 76.2 88.9 101.6 127.0 152.4 | 88.9 101.6 127.0 152.4 177.8 | 9.5 11.0 12.7 12.7 12.7 |
350 400 450 500 550 600 | 14 16 18 20 22 24 | 355.6 406.4 457.2 508.0 558.8 609.6 | 165.1 177.8 203.2 228.6 - - | 190.5 203.2 228.6 254.0 - - | 12.7 12.7 12.7 12.7 - - |
650 700 750 800 850 900 950 | 26 28 30 32 34 36 38 | 660.4 711.2 762.0 812.8 863.6 914.4 965.2 | - - - - - - - | - - - - - - - | - - - - - - - |
1000 1050 1100 1150 1200 | 40 42 44 46 48 | 1016.0 1066.8 1117.6 1168.4 1219.2 | - - - - - | - - - - - | - - - - - |
नाममात्र पाइप का आकार (एनपीएस) | बाहर व्यास बेवेल में डी | शुरू से अंत तक | ||
टोपी | ||||
लंबाई (1) | दीवार की मोटाई सीमित करना लंबाई के लिए "ई" | लंबाई (2) | ||
इ | ई 1 | |||
साढ़े ¾ 1 1 ¼ 1½ | 0.84 1.05 1.32 1.66 1.90 | 1.00 1.00 1.50 1.50 1.50 | 0.18 0.15 0.18 0.19 0.20 | 1.00 1.00 1.50 1.50 1.50 |
2 2½ 3 साढ़े 3 4 | 2.38 2.88 3.50 4.00 4.50 | 1.50 1.50 2.00 2.50 2.50 | 0.22 0.28 0.30 0.32 0.34 | 1.75 2.00 2.50 3.00 3.00 |
5 6 8 10 12 | 5.56 6.62 8.62 10.75 12.75 | 3.00 3.50 4.00 5.00 6.00 | 0.38 0.43 0.50 0.50 0.50 | 3.50 4.00 5.00 6.00 7.00 |
14 16 18 20 22 | 14.00 16.00 18.00 20.00 22.00 | 6.50 7.00 8.00 9.00 10.00 | 0.50 0.50 0.50 0.50 0.50 | 7.50 8.00 9.00 10.00 10.00 |
24 26 28 30 32 | 24.00 26.00 28.00 30.00 32.00 | 10.50 10.50 10.50 10.50 10.50 | 0.50 - - - - | 12.00 - - - - |
34 36 38 40 42 | 34.00 36.00 38.00 40.00 42.00 | 10.50 10.50 12.00 12.00 12.00 | - - - - - | - - - - - |
44 46 48 | 44.00 46.00 48.00 | 13.50 13.50 13.50 | - - - | - - - |
ASTM A234 WPB कार्बन स्टील पाइप फिटिंग A234 WPB बट वेल्डेड
1> आकार - सीमलेस: 1/2 "से 24", वेल्डेड: 24 "से 80" (या ग्राहक की आवश्यकताओं के रूप में)
2>एंगल -- 22.5 डिग्री, 30 डिग्री, 45 डिग्री, 90 डिग्री, 180 डिग्री, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D.
3> मोटाई - SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH80।, SCH100, SCH120, SCH140, SCH160, XXS
4>मानक --ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605
5> सामग्री
कार्बन स्टील --ASTM A234WPB, A234WPC, A420WPL6.एएसटीएम A860 WPHY42/52/60/65/70
स्टेनलेस स्टील --ASTM A403 WP304,304L,316,316L,321।आदि
मिश्र धातु इस्पात --ASTM A234 WP12, WP11, WP22, WP5, WP9, WP91 आदि।

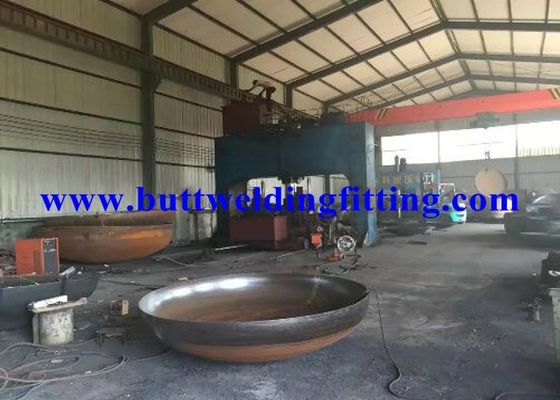

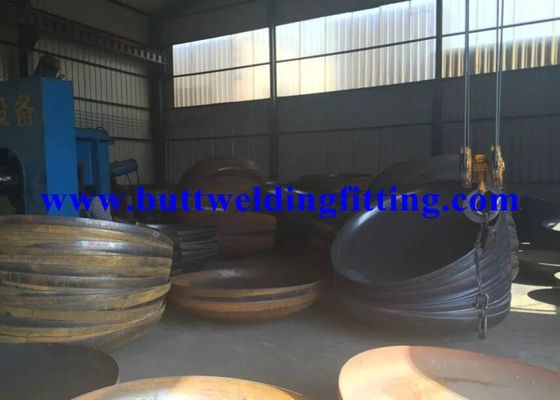

6> उपकरण - प्रेस मशीन, झुकने वाली मशीन, पुशिंग मशीन, इलेक्ट्रिक बेवलिंग मशीन सैंड-ब्लास्टिंग मशीन, आदि
7> टेस्ट - डायरेक्ट रीडिंग लाइट स्पेक्ट्रम, हाइड्रोस्टैटिक टेस्ट, एक्स-रे डिटेक्टर, अल्ट्रासोनिक दोष का पता लगाने, चुंबकीय पाउडर डिटेक्टर आदि।
8> योग्यता - एपीआई, सीई, आईएसओ और तीसरा निरीक्षण स्वीकार करें।
9> पैकिंग - लकड़ी के मामलों में या आपकी आवश्यकता के रूप में
10> आवेदन - पेट्रोलियम, रसायन, मशीनरी, विद्युत शक्ति, जहाज निर्माण, पेपरमेकिंग, निर्माण, आदि
